Inhaltszusammenfassung für Dell Precision T1650

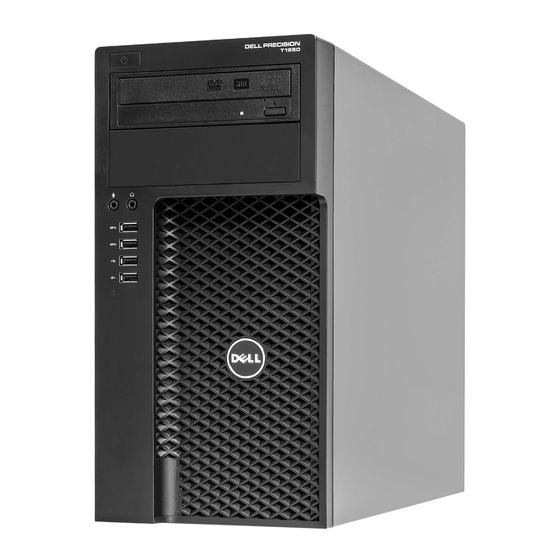

- Seite 1 Dell Precision Workstation T1650 Benutzerhandbuch Vorschriftenmodell: D09M Vorschriftentyp: D09M004...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2012 Dell Inc. In diesem Text enthaltene Marken: Dell , das DELL Logo, Dell Precision , Precision ON... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen..............2 Kapitel 1: Arbeiten am Computer....................5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................6 Nach der Arbeit an Komponenten im Inneren des Computers Kapitel 2: Entfernen und Einbauen von Komponenten.............7 ............................7 Empfohlene Werkzeuge ............................7... - Seite 4 Deaktivieren eines Systemkennworts Kapitel 4: Diagnose........................45 ..45 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) Kapitel 5: Problembehandlung für Ihren Computer..............47 ........................47 Diagnose der Betriebsanzeige-LED .................................48 Signaltoncode ..............................48 Fehlermeldungen Kapitel 6: Technische Daten.......................53 Kapitel 7: Kontaktaufnahme mit Dell ..................59...
-
Seite 5: Kapitel 1: Arbeiten Am Computer
Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 7: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Vor der Arbeit an Komponenten im Inneren des Computers . -
Seite 8: Entfernen Des Eingriffschalters
Entfernen des Eingriffschalters Vor der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Drücken Sie die Klammer nach innen, um das Kabel des Eingriffschalters zu lösen und ziehen Sie das Kabel vorsichtig aus der Systemplatine. -
Seite 9: Einbauen Des Eingriffschalters
Einbauen des Eingriffschalters Stecken Sie den Eingriffschalter in den Steckplatz auf der Rückseite des Gehäuses und schieben Sie ihn zur Sicherung nach außen. Verbinden Sie das Kabel des Eingriffschalters mit der Systemplatine. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Frontblende Vor der Arbeit an Komponenten im Inneren des Computers . -
Seite 10: Einbauen Der Frontblende
Abbildung 5. Einbauen der Frontblende Setzen Sie die Haken entlang der Unterkante der Frontblende in die Steckplätze auf der Gehäusevorderseite. Drücken Sie die Blende zum Computergehäuse hin, bis die Halteklemmen einrasten. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Erweiterungskarte Vor der Arbeit an Komponenten im Inneren des Computers . -
Seite 11: Einbauen Der Erweiterungskarte
Lösen Sie die Halteklemme von der Erweiterungskarte. Dann ziehen Sie die Karte vorsichtig hoch und aus dem Steckplatz und entfernen Sie vom Computer. Abbildung 7. Einbauen der Erweiterungskarte Stecken Sie die Erweiterungskarte in den Steckplatz auf der Systemplatine und drücken Sie sie nach unten, bis die Kerbe in der Karte richtig im Steckplatz sitzt. -
Seite 12: Einbauen Des Speichers
Abbildung 8. Einbauen des Speichers Setzen Sie das Speichermodul in den Kartenanschluss auf der Systemplatine ein. ANMERKUNG: Das Speichermodul muss mit der weißen Registerbuchse zuerst installiert werden. Drücken Sie die Speichermodule herunter, bis die Halteklammern zurückspringen, um die Module zu befestigen. Bringen Sie die Abdeckung an. -
Seite 13: Entfernen Des Festplattenlaufwerks
Entfernen des Festplattenlaufwerks Vor der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite der Festplatte. Drücken Sie beide blauen Sicherheitshalterungen nach innen und heben Sie die Festplattenhalterung aus dem Schacht. -
Seite 14: Einbauen Der Festplatte
Einbauen der Festplatte Setzen Sie die Festplatte in die Festplattenhalterung ein. Drücken Sie beide Sicherungsriegel nach innen und schieben Sie die Festplattenhalterung in den Schacht. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 15: Einbauen Des Optischen Laufwerks
Abbildung 11. Ziehen Sie das optische Laufwerk aus dem Computer heraus. Abbildung 12. Wiederholen Sie die Schritte 4 und 5 für das zweite optische Laufwerk (falls vorhanden). Einbauen des optischen Laufwerks Schieben Sie das optische Laufwerk in den Schacht, bis der Riegel einrastet. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite des optischen Laufwerks an. -
Seite 16: Entfernen Der Lautsprecher
Entfernen der Lautsprecher Vor der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Trennen Sie das Lautsprecher-Kabel von der Systemplatine und entfernen Sie das Kabel aus der Gehäuseklammer. Drücken Sie auf die Sicherungsklammer des Lautsprechers und schieben sie den Lautsprecher nach oben, um ihn zu entfernen. -
Seite 17: Entfernen Des Netzteils
Entfernen des Netzteils Vor der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Entfernen und lösen Sie die Kabel vom/von den optischen Laufwerk(en). Abbildung 13. Trennen Sie das/die Kabel vom Laufwerk und entfernen Sie sie von den Klemmen. Abbildung 14. - Seite 18 Abbildung 15. Lösen Sie die vier Schrauben, mit denen das Netzteil am Computer befestigt ist. Abbildung 16. Drücken und lösen Sie den Riegel unten am Netzteil und schieben Sie es zur Vorderseite des Computers. Abbildung 17. Heben Sie das Netzteil aus dem Computer heraus.
-
Seite 19: Einbauen Des Netzteils
Abbildung 18. Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es zur Rückseite des Computers, um es zu befestigen. Ziehen Sie die beiden Schrauben fest, um das Netzteil an der Rückseite des Computers zu befestigen. Verbinden Sie das 24-polige Stromversorgungskabel mit der Systemplatine. -
Seite 20: Einbauen Des Kühlkörpers
Abbildung 19. Lösen Sie die unverlierbaren Schrauben, mit denen das Kühlkörperkabel an der Systemplatine befestigt ist, und heben den Kühlkörper vom Computer ab. Abbildung 20. Einbauen des Kühlkörpers Setzen Sie den Kühlkörper in das Gehäuse ein. Ziehen Sie die unverlierbaren Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Verbinden Sie das Kabel des Kühlkörpers mit der Systemplatine. -
Seite 21: Entfernen Des Prozessors
Entfernen des Prozessors Vor der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen Sie folgendes: a) Abdeckung b) Kühlkörper Drücken Sie den Freigabehebel und schieben ihn dann nach außen, um ihn vom Sicherungsriegel zu lösen. Heben Sie die Prozessorabdeckung an und entfernen den Prozessor vom Sockel und geben ihn in eine antistatische Tüte. -
Seite 22: Einbauen Des Systemlüfters
Hebeln Sie den Systemlüfter von den Gummiösen weg, mit denen er auf der Rückseite des Computers befestigt ist und entfernen Sie ihn. Einbauen des Systemlüfters Setzten Sie den Gehäuselüfter in das Gehäuse ein. Schieben Sie die Gummiösen durch den Gehäuselüfter und schieben Sie sie entlang der Aussparung nach außen, um sie zu befestigen. - Seite 23 Trennen Sie das Kabel des Temperatursensors von der Systemplatine. Lösen Sie das Kabel des Temperatursensors aus der Gehäuseklammer. Drücken Sie die vorsichtig von beiden Seiten auf die Laschen, um den Temperatursensor zu lösen und aus dem Gehäuse zu entfernen.
-
Seite 24: Einbauen Des Vorderen Temperatursensors
Einbauen des vorderen Temperatursensors Befestigen Sie den Temperatursensor im Steckplatz am Gehäuse. Führen Sie das Kabel des Temperatursensors durch die Klammer am Gehäuse. Schließen Sie das Kabel des Temperatursensors an die Systemplatine an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Netzschalters Vor der Arbeit an Komponenten im Inneren des Computers . - Seite 25 Lösen Sie das Betriebsschalterkabel aus den Gehäuseklammern.
- Seite 26 Drücken Sie auf die Klemmen auf beiden Seiten des Betriebsschalters, um ihn vom Gehäuse zu lösen, und ziehen Sie den Schalter vom Computer ab. Schieben Sie den Betriebsschalter mit dem Kabel durch die Vorderseite des Computers.
-
Seite 27: Einbauen Des Netzschalters
Einbauen des Netzschalters Schieben Sie das Netzschalterkabel durch die Vorderseite des Computers. Befestigen Sie das Netzschalterkabel am Gehäuse. Führen Sie das Betriebsschalterkabel durch die Klammern am Gehäuse. Verbinden Sie das Netzschalterkabel mit der Systemplatine. Installieren Sie folgendes: a) Optisches Laufwerk b) Frontblende c) Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . - Seite 28 Abbildung 21. Entfernen Sie die Schraube, mit der die E/A-Leiste am Computer befestigt ist. Abbildung 22. Schieben Sie die E/A-Leiste nach links, um sie zu lösen, und ziehen Sie sie zusammen mit dem Kabel aus dem Computer heraus.
-
Seite 29: Einbauen Der Eingabe/Ausgabe (E/A)-Leiste
Abbildung 23. Einbauen der Eingabe/Ausgabe (E/A)-Leiste Setzen Sie die E/A-Leiste im Steckplatz auf der Vorderseite des Gehäuses ein. Schieben Sie die E/A-Leiste am Gehäuse auf die rechte Seite des Computers, um sie zu befestigen. Ziehen Sie die Schraube fest, um die E/A-Leiste am Gehäuse zu befestigen. Führen Sie die E/A-Leiste/das FlyWire-Kabel in die Gehäuseklammer. - Seite 30 Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist. Schieben Sie die Systemplatine zur Vorderseite des Computers.
-
Seite 31: Einbauen Der Systemplatine
Winkeln Sie die Systemplatine um 45 Grad an und heben Sie sie dann aus dem Computer. Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Befestigen Sie die Systemplatine mit den Schrauben am Gehäuse. Schließen Sie die Kabel an die Systemplatine an. -
Seite 32: Komponenten Der Systemplatine
Komponenten der Systemplatine Die folgende Abbildung zeigt die Komponenten der Systemplatine. Abbildung 24. 1. PCI Express x16-Anschluss (verdrahtet als x4) 12. Netzschalteranschluss (PWR_SW) 2. PCI-Kartenanschluss 13. Systemstromversorgungsanschluss (Mini_PWR) 3. PCI Express x1-Kartenanschluss 14. Anschlüsse für SATA-Laufwerk 4. Knopfzellenbatterie-Halterung 15. USB-Anschluss auf der Vorderseite 5. -
Seite 33: Kapitel 3: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 34: Optionen Im System-Setup
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>... - Seite 35 Tabelle 3. System Configuration (Systemkonfiguration) Option Beschreibung Integrated NIC (Integrierte Bietet Ihnen Möglichkeit, die integrierte Netzwerkkarte zu aktivieren oder zu NIC) deaktivieren. Sie können folgende Einstellungen für die integrierte NIC festlegen: • Disabled (Deaktiviert) • Enabled (Aktiviert (Standardeinstellung)) • Enabled w/PXE (Mit PXE aktiviert) ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise gar nicht oder anders als aufgeführt angezeigt.
- Seite 36 Option Beschreibung Wenn der USB-Anschluss deaktiviert ist, kann das System kein dort angeschlossenes Gerät einsehen. • Enable Boot Support (Startunterstützung aktivieren) • Enable Rear Dual USB Ports (USB-Anschlüsse im rückseitigen Zweierblock aktivieren) • Enable Front USB Ports (Vordere USB-Anschlüsse aktivieren) •...
- Seite 37 Option Beschreibung • Admin Password Min (Administratorkennwort Min.) • Admin Password Max (Administratorkennwort Max.) • System Password Min (Systemkennwort Min.) • System Password Max (Systemkennwort Max.) Password Bypass Bietet Ihnen die Möglichkeit, das System Password (Systemkennwort) und die (Kennwortumgehung) Eingabeaufforderungen für das interne Festplattenkennwort während eines Systemneustarts zu umgehen.
- Seite 38 Option Beschreibung • One-Time Enable (Einmal-Aktivierung) – Benutzer können die Bildschirme zur OROM-Konfiguration während des nächsten Startvorgangs über die Hotkeys erreichen. Nach dem Startvorgang wird die Einstellung auf „Deaktiviert“ zurückgesetzt. • Disable (Deaktivieren) – Benutzer können die Bildschirme zur OROM- Konfiguration nicht über den Hotkey erreichen.
- Seite 39 Tabelle 6. Power Management (Energieverwaltung) Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend (Wiederherstellung nach wieder mit Strom versorgt wird. Sie können die Wiederherstellung nach Stromausfall Stromausfall) wie folgt festlegen: • Power Off (Ausschalten, Standardeinstellung) •...
- Seite 40 Option Beschreibung Diese Option ist standardmäßig deaktiviert. Block Sleep (Ruhezustand Mit dieser Option kann das Eintreten in den Ruhemodus (S3-Modus) in einer blockieren) Betriebssystemumgebung blockiert werden. • Block Sleep (S3 state) (Ruhezustand blockieren (S3-Modus)) – Diese Option ist standardmäßig deaktiviert. Tabelle 7.
-
Seite 41: Aktualisieren Des Bios
Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website support.dell.com/support/downloads auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Bei Desktop-PCs befindet sich das Etikett mit der Service-Tag-Nummer auf der Vorderseite des Computers. -
Seite 42: Jumper-Einstellungen
Jumper-Einstellungen Durch die Jumper-Einstellungen können Sie das BIOS/System Passwort oder die Echtzeit-Uhr zurücksetzen. Um den Jumper-Typ festzustellen, siehe Systemplatinen-Komponenten. In der folgenden Tabelle finden Sie die Jumper- Einstellungen für PSWD- und RTCRST-Jumper (Brücken). Tabelle 11. Jumper-Einstellungen Jumper Einstellung Beschreibung PSWD Standardeinstellung Kennwortfunktionen sind aktiviert RTCRST... -
Seite 43: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
– Kennwörter dürfen aus maximal 32 Zeichen bestehen. – Das Kennwort darf die Zahlen 0 bis 9 enthalten. – Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. – Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort erneut ein, wenn Sie dazu aufgefordert werden. - Seite 44 Identifizieren Sie den Kennwort-Jumper auf der Systemplatine. Entfernen Sie den Kennwort-Jumper von der Systemplatine. ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn der Computer ohne den Jumper neu gestartet wird. Bringen Sie die Abdeckung an. ANMERKUNG: Wenn Sie ein neues System- und/oder Setup-Kennwort mit installiertem Kennwort-Jumper festlegen, deaktiviert das System beim nächsten Start die neuen Kennwörter.
-
Seite 45: Kapitel 4: Diagnose
Computerterminal befinden, wenn die Diagnosetests durchgeführt werden. Schalten Sie den Computer ein. Wenn der Computer startet, drücken Sie die <F12>-Taste, sobald das Dell-Logo angezeigt wird. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemtests vor Hochfahren des Computers) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. -
Seite 47: Kapitel 5: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Diagnose der Betriebsanzeige-LED Die Betriebsanzeige-LED an der Gehäusevorderseite fungiert auch als zweifarbige Diagnose-LED. Die Diagnose-LED ist nur während des POST-Vorgangs aktiv und sichtbar. Sobald das Betriebssystem gestartet wird, ist sie nicht mehr sichtbar. -
Seite 48: Signaltoncode
Der Computer konnte die Startroutine in drei aufeinander failed at checkpoint [nnnn]. For help in resolving this folgenden Versuchen aufgrund desselben Fehlers nicht problem, please note this checkpoint and contact Dell abschließen. Wenden Sie sich unter Angabe des Prüfpunkt- Technical Support (Alarm! Frühere Versuche, das Codes (nnnn) an einen Dell-Mitarbeiter. - Seite 49 Fehlermeldung Beschreibung Data error (Datenfehler) Die Daten auf dem Disketten- oder Festplattenlaufwerk können nicht gelesen werden. Führen Sie unter dem Betriebssystem Windows das Dienstprogramm chkdsk aus, um die Dateistruktur des Disketten- oder Festplattenlaufwerks zu überprüfen. Führen Sie unter jedem anderen Betriebssystem das jeweilige Dienstprogramm aus.
- Seite 50 Fehlermeldung Beschreibung Memory address line failure at address, read value Ein Speichermodul ist unter Umständen beschädigt oder falsch expecting value (Speicheradresszeilenfehler bei eingesetzt. Bauen Sie die Speichermodule erneut ein und Adresse, Ist-Wert/Soll-Wert) ersetzen Sie sie, falls nötig. Memory allocation error (Fehler bei der Das gerade gestartete Programm steht in Konflikt mit dem Speicherbelegung) Betriebssystem, einem anderen Anwendungsprogramm oder...
- Seite 51 Speichermodul ist möglicherweise nicht richtig befestigt. WARNUNG: Das Datenträger-Überwachungssystem Während des ersten Starts hat das Laufwerk mögliche (Disk Monitoring System) von Dell hat festgestellt, Fehlerzustände erkannt. Wenn der Computer den Startvorgang dass das Laufwerk [0/1] am [primären/sekundären] beendet, sichern Sie sofort Ihre Daten und wechseln die EIDE-Controller außerhalb der normalen Angaben...
-
Seite 53: Kapitel 6: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start Hilfe und Support, dann wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer. Tabelle 13. - Seite 54 Tabelle 16. Audio Funktion Technische Daten Integriert Zweikanal-High-Definition-Audio Tabelle 17. Netzwerk Funktion Technische Daten Integriert Intel 82579LM Ethernet fähig zu 10/100/1000-Mbit/s- Kommunikation Tabelle 18. Systeminformationen Funktion Technische Daten System-Chipsatz Intel C216 Chipsatz DMA-Kanäle Zwei 82C37 DMA-Controller mit sieben unabhängig programmierbaren Kanälen Interrupt-Ebenen Integrierte E/A APIC-Funktion mit 24 Interrupts BIOS-Chip (NVRAM)
- Seite 55 Funktion Technische Daten PCI Express x16-Anschluss (verdrahtet als x4) Unterstützt Karten mit voller Bauhöhe, PCIe x1 oder PCIe Tabelle 21. Laufwerke Funktion Technische Daten Extern zugänglich 5,25-Zoll-Laufwerkschächte Zwei Intern zugänglich USB 2.0: 3,5-Zoll-SATA-Laufwerkschächte Zwei 2,5 Zoll SATA Laufwerkschächte (mit Interposer Vier in 3,5 Zoll Schacht) Tabelle 22.
- Seite 56 Tabelle 23. Anschlüsse auf der Systemplatine Funktion Technische Daten PCI 2.3-Datenbreite (maximal) – 32 Bit Ein 120-poliger Anschluss PCI Express x1-Datenbreite (maximal) – eine PCI Express- Ein 36-poliger Anschluss Lane PCI Express x16-Datenbreite, verdrahtet als x4 (maximal) – Ein 164-poliger Anschluss vier PCI Express-Lanes PCI Express x16-Datenbreite (maximal) –...
- Seite 57 Funktion Technische Daten Orange – Es besteht eine gute 100-Mbit/s-Verbindung zwischen dem Netzwerk und dem Computer. Gelb – Es besteht eine gute 1000-Mbit/s-Verbindung zwischen dem Netzwerk und dem Computer. Aus (keine Anzeige) – Der Computer erkennt keine physische Verbindung zum Netzwerk. Netzwerkaktivitätsanzeige auf integriertem Gelbe Anzeige –...
- Seite 58 Tabelle 27. Umgebungsbedingungen Funktion Technische Daten Temperaturbereich: Während des Betriebs 10 °C bis 35 °C (50 °F bis 95 °F) Lagerung -40 °C bis 65 °C (-40 °F bis 149 °F) Relative Luftfeuchtigkeit (max.): Während des Betriebs 20 % bis 80 % (nicht kondensierend) Lagerung 5 % bis 95 % (nicht kondensierend) Zulässige Erschütterung:...
-
Seite 59: Kapitel 7: Kontaktaufnahme Mit Dell
Kontaktaufnahme mit Dell So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: 1. Besuchen Sie support.dell.com. 2. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/Region (Land oder Region auswählen) am unteren Seitenrand aus.
