DEUTSCH
Erstinstallation und Grundfunktionen

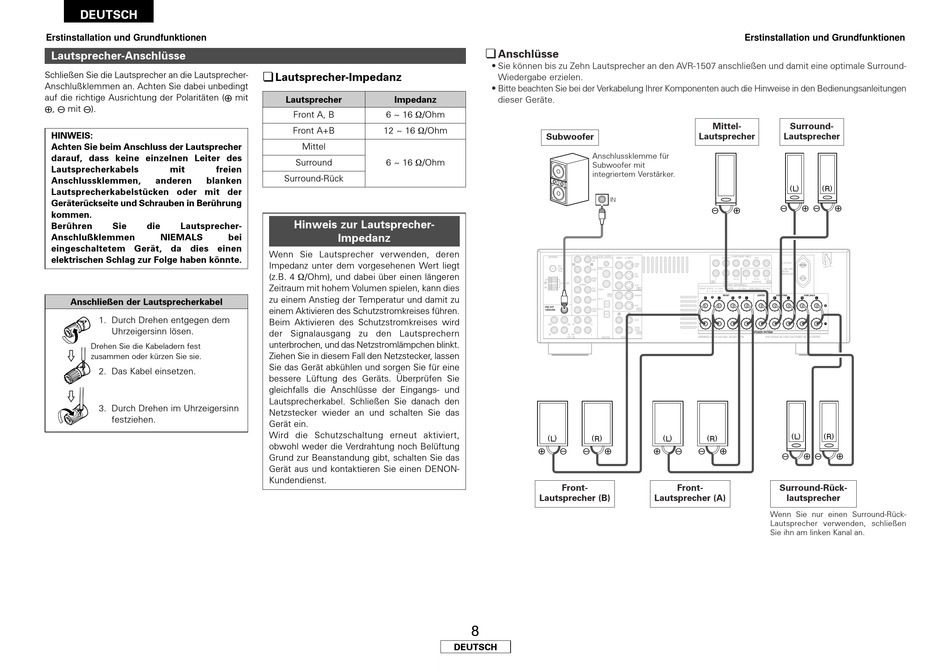

Lautsprecher-Anschlüsse
Schließen Sie die Lautsprecher an die Lautsprecher-
Anschlußklemmen an. Achten Sie dabei unbedingt
auf die richtige Ausrichtung der Polaritäten (
, mit ).
< > >
HINWEIS:
Achten Sie beim Anschluss der Lautsprecher
darauf, dass keine einzelnen Leiter des
Lautsprecherkabels mit freien
Anschlussklemmen, anderen blanken
Lautsprecherkabelstücken oder mit der
Geräterückseite und Schrauben in Berührung
kommen.
Berühren Sie die Lautsprecher-
Anschlußklemmen NIEMALS
eingeschaltetem Gerät, da dies einen
elektrischen Schlag zur Folge haben könnte.
Anschließen der Lautsprecherkabel
1. Durch Drehen entgegen dem
Uhrzeigersinn lösen.
Drehen Sie die Kabeladern fest
zusammen oder kürzen Sie sie.
2. Das Kabel einsetzen.
3. Durch Drehen im Uhrzeigersinn
festziehen.
¢ Lautsprecher-Impedanz
mit
<
Lautsprecher Impedanz
Front A, B 6 ~ 16 Ω/Ohm
Front A+B 12 ~ 16 Ω/Ohm
Mittel
Surround 6 ~ 16 Ω/Ohm
Surround-Rück
Hinweis zur Lautsprecher-
bei Impedanz
Wenn Sie Lautsprecher verwenden, deren
Impedanz unter dem vorgesehenen Wert liegt
(z.B. 4 Ω/Ohm), und dabei über einen längeren
Zeitraum mit hohem Volumen spielen, kann dies
zu einem Anstieg der Temperatur und damit zu
einem Aktivieren des Schutzstromkreises führen.
Beim Aktivieren des Schutzstromkreises wird
der Signalausgang zu den Lautsprechern
unterbrochen, und das Netzstromlämpchen blinkt.
Ziehen Sie in diesem Fall den Netzstecker, lassen
Sie das Gerät abkühlen und sorgen Sie für eine
bessere Lüftung des Geräts. Überprüfen Sie
gleichfalls die Anschlüsse der Eingangs- und
Lautsprecherkabel. Schließen Sie danach den
Netzstecker wieder an und schalten Sie das
Gerät ein.
Wird die Schutzschaltung erneut aktiviert,
obwohl weder die Verdrahtung noch Belüftung
Grund zur Beanstandung gibt, schalten Sie das
Gerät aus und kontaktieren Sie einen DENON-
Kundendienst.
¢ Anschlüsse
• Sie können bis zu Zehn Lautsprecher an den AVR-1507 anschließen und damit eine optimale Surround-
Wiedergabe erzielen.
• Bitte beachten Sie bei der Verkabelung Ihrer Komponenten auch die Hinweise in den Bedienungsanleitungen
dieser Geräte.
Subwoofer
Anschlussklemme für
Subwoofer mit
integriertem Verstärker.
IN
( L ) ( R )
< > > <
Front-
Lautsprecher (B)
8
DEUTSCH
Erstinstallation und Grundfunktionen
Mittel- Surround-
Lautsprecher Lautsprecher
( L ) ( R )
> < >
> <
( L ) ( R )
( L ) ( R )
< > > <
> < >
Front- Surround-Rück-
Lautsprecher (A) lautsprecher
Wenn Sie nur einen Surround-Rück-
Lautsprecher verwenden, schließen
Sie ihn am linken Kanal an.
<
<
