Raccordement du système (suite)

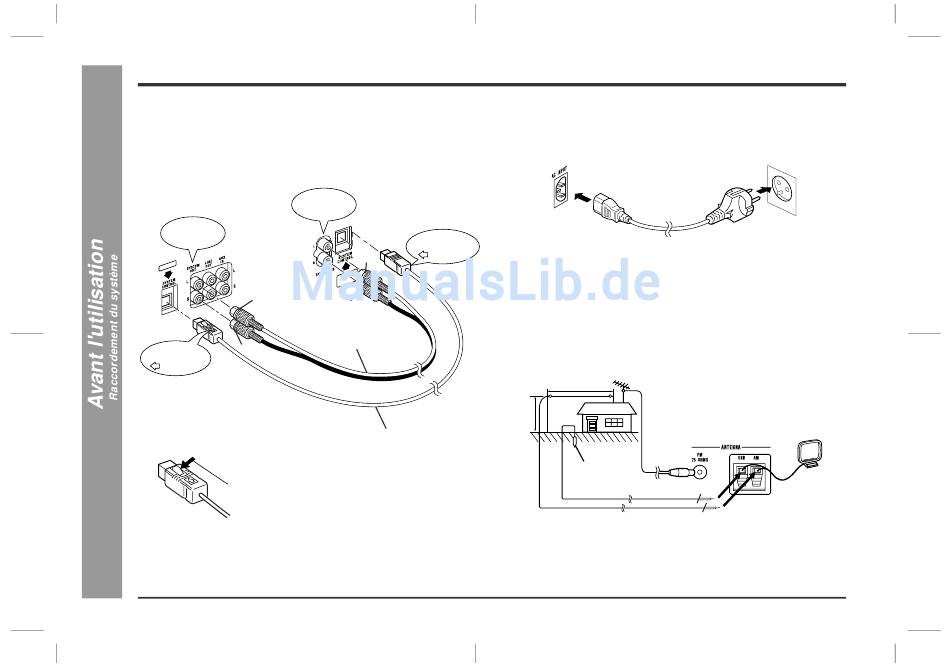

Raccordement de l'unité MD/CD/tuner et de
l'amplificateur
Relier l'unité MD/CD/tuner et l'amplificateur au moyen des cordons de raccordement
de son et de système qui accompagnent l'appareil.
Unité MD/CD/tuner
SYSTEM OUT
Blanc
Rouge
Brancher en
tournant la marque
vers le haut.
Débrancher tout en pressant la languette sur le connecteur.
F-11
Amplificateur unit
SYSTEM IN
Brancher en
tournant la marque
vers le bas.
Blanc
Rouge
Cordon de
raccordement de son
Cordon de raccordement du système

Branchement du cordon d'alimentation

Après avoir vérifié tous les raccordements, raccorder le cordon d'alimentation à
l'appareil et puis sur une prise de courant.
Notes:


Si on n'arrive pas à identifier les polarités de la prise sans borne de terre, inverser
la fiche pour améliorer la qualité sonore.


Débrancher l'appareil en période de non-utilisation prolongée.


Utiliser seulement le cordon d'alimentation livrée avec l'appareil. Un autre peut
causer un mauvais fonctionnement ou un incendie.

Antenne extérieure FM ou PO
Utiliser une antenne extérieure FM ou PO pour obtenir une meilleure réception. Se
renseigner auprès du revendeur.
Antenne extérieure PO
15 m Antenne extérieure FM
7,5 m
Piquet de terre
Notes:


Pour utiliser une antenne extérieure FM, débrancher l'antenne FM de la prise FM
75 OHMS.


Pour utiliser une antenne extérieure PO, laisser le cadre-antenne PO branché à
l'appareil.
01/5/9 SG11H_F01-14.fm
Prise murale
(230 V CA, 50 Hz)
Cadre-antenne PO
