4. GENERELLE INFORMATIONEN ZUM ZUSAMMENBAU
Dieses Benutzerhandbuch ist nicht als umfassende Gebrauchs-, Service-, Reparatur- oder Wartungsanleitung
gedacht. Für alle Reparatur- und Wartungsarbeiten wenden Sie sich bitte an Ihren Specialized Fachhändler.
Ihr autorisierter Specialized Fachhändler wird Ihnen darüber hinaus weitere Hilfsquellen nennen können, etwa
Fachbücher und Technik-Kurse.
WARNUNG! Aufgrund der Komplexität des VADO/COMO erfordert eine ordnungsgemäße Montage ein
hohes Maß an technischem Fachwissen. Fachspezifische Fertigkeiten, Schulungen sowie bestimmte
Spezialwerkzeuge sind unerlässlich. Daher ist für Ihre Sicherheit wesentlich, dass Montage, Wartung
und Fehlersuche von einem autorisierten Specialized Fachhändler durchgeführt werden. Stellen Sie
sicher, dass vor der ersten Fahrt Komponenten wie Bremsen, Schaltung und Antrieb entsprechend
der Hersteller-Angaben montiert und eingestellt worden sind.
WARNUNG! Einige Komponenten an einem VADO/COMO, beispielsweise, aber nicht ausschließlich, Motor,
Batterie und Kabelführung, sind Fahrrad-spezifisch. Es sind ausschließlich die original mitgelieferten
Komponenten und Anbauteile zu verwenden. Die Verwendung nicht-originaler Komponenten oder Anbauteile
kann die strukturelle Festigkeit des Fahrrades beeinträchtigen. VADO/COMO-spezifische Komponenten
sollten nur an VADO/COMO Fahrrädern und nicht an anderen Fahrrädern verbaut werden. Jegliches Handeln
entgegen dieser Richtlinie kann zu schwerwiegenden Verletzungen oder gar dem Tod führen.
WARNUNG! Modifizieren Sie niemals den Rahmen Ihres VADO oder COMO. Schleifen, bohren, feilen
oder entfernen Sie keine Teile von Ihrem Fahrrad. Installieren Sie keine inkompatiblen Komponenten oder
Zubehörteile. Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen oder zum Tod führen.
WARNUNG! Bei Arbeiten an Ihrem Fahrrad können Sie in Kontakt mit elektrischen Bauteilen
kommen. Berühren Sie kein elektrisches Bauteil bei eingeschaltetem System. Bringen Sie
die Kontakte der Batterie und im Inneren des Rahmens nicht mit Wasser in Berührung. Wenn
irgendwelche spannungsführenden Bauteile oder die Batterie beschädigt werden, stoppen Sie
sofort Ihre Fahrt und bringen Sie Ihr Fahrrad zu Ihrem autorisierten Specialized Fachhändler.

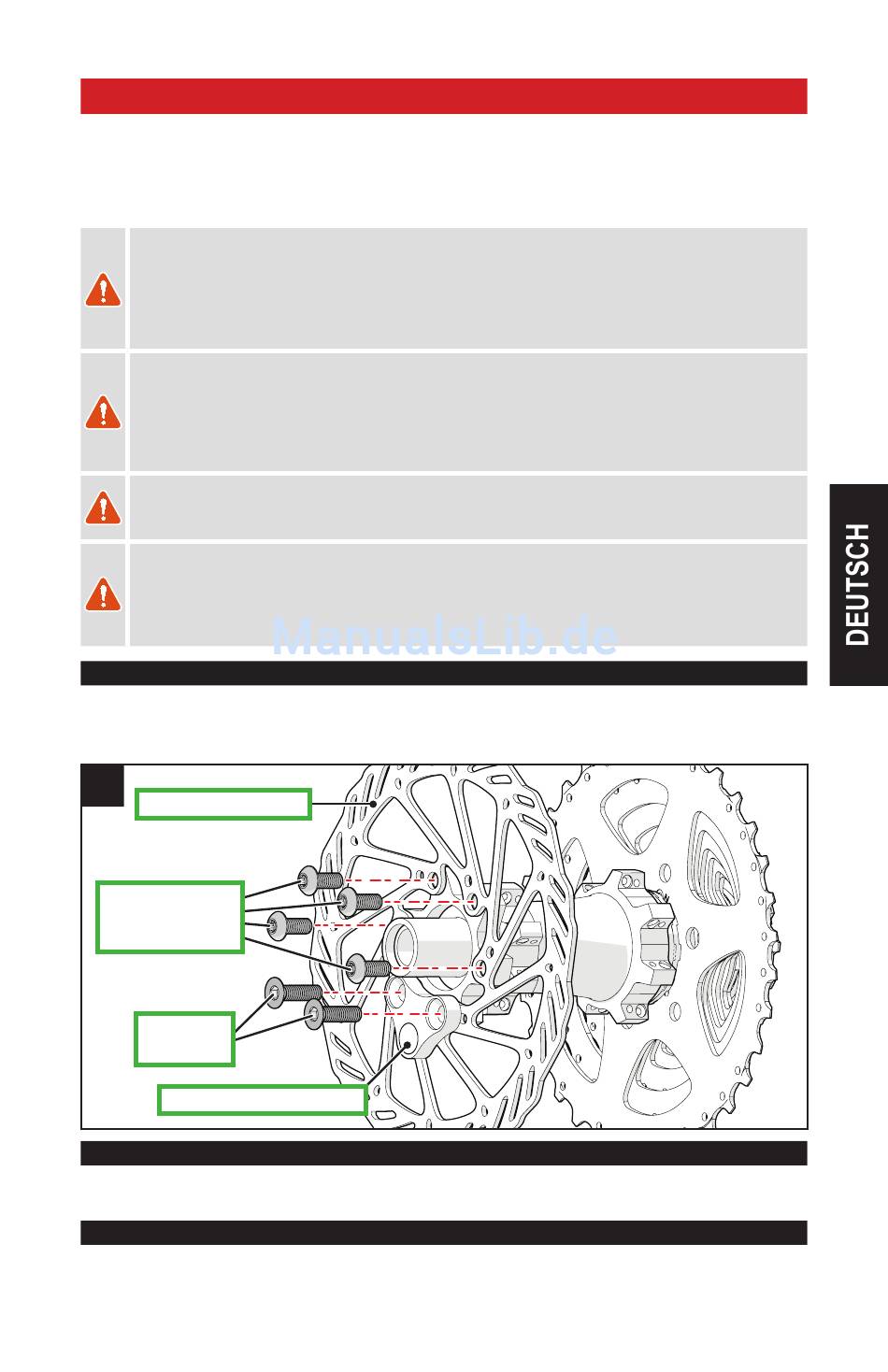

Bei Montage der Hinterradbremse muss der Speed Sensor auf der Bremsscheibe angebracht werden. (Abb. 2).
Vier der sechs Bremsscheiben-Schrauben entsprechen den Standard-Maßen. Die verbleibenden beiden Senkkopf-
Schrauben (M5 x 0.8 x 15mm) befestigen den Speed Sensor auf dem Rotor.
2
BREMSSCHEIBE
STANDARD
BREMSSCHEI-
BEN-SCHRAUBE
FLACHKOPF
M5 x 15mm
SPEED SENSOR MAGNET
Das Tretlager bzw. die Kurbelwelle sind ein im Motor fest integrierter Bestandteil, der keine vorbereitenden Einbau-
Maßnahmen erfordert.
Die VADO/COMO Rahmen sind im Steuerrohr mit zwei identischen 1 1/8 Zoll Industrielagern gemäß
„
Spezifikation 41.8mm x 8mm x 45° ("Campy Style") ausgestattet. Stellen Sie sicher, dass Ersatzlager mit den
4.1. GESCHWINDIGKEITSSENSOR
4.2. TRETLAGER
4.3. STEUERSATZ
