Sägekette Spannen - Makita EA3500F Betriebsanleitung

9 8
9
3 2
12
10
11
12
2
4

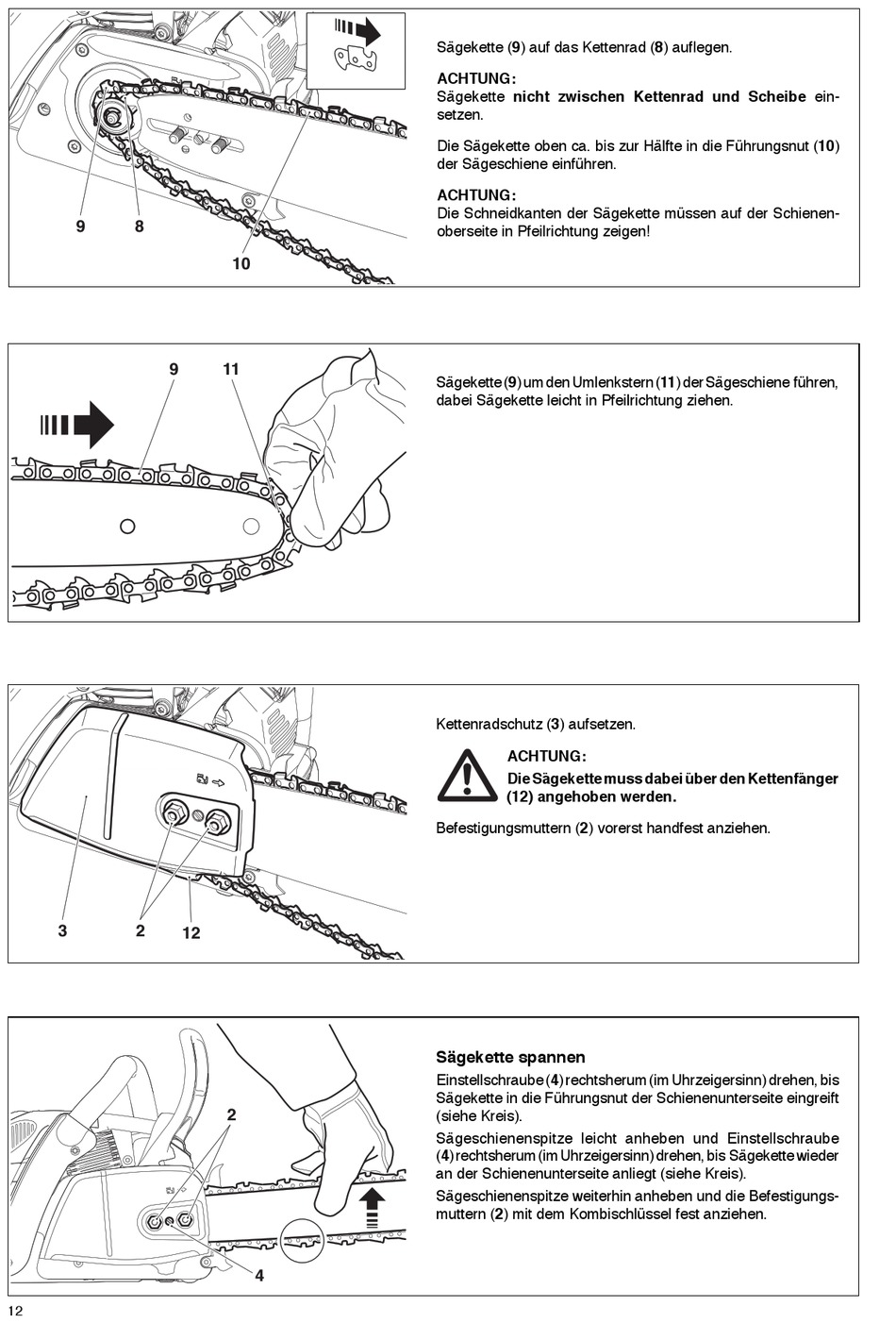

Sägekette (9) auf das Kettenrad (8) auß egen.
ACHTUNG:
Sägekette nicht zwischen Kettenrad und Scheibe ein-
setzen.
Die Sägekette oben ca. bis zur Hälfte in die Führungsnut (10)
der Sägeschiene einführen.
ACHTUNG:
Die Schneidkanten der Sägekette müssen auf der Schienen-
oberseite in Pfeilrichtung zeigen!
Sägekette (9) um den Umlenkstern (11) der Sägeschiene führen,
dabei Sägekette leicht in Pfeilrichtung ziehen.
Kettenradschutz (3) aufsetzen.
ACHTUNG:
Die Sägekette muss dabei über den Kettenfänger
(12) angehoben werden.
Befestigungsmuttern (2) vorerst handfest anziehen.
Sägekette spannen
Einstellschraube (4) rechtsherum (im Uhrzeigersinn) drehen, bis
Sägekette in die Führungsnut der Schienen unterseite eingreift
(siehe Kreis).
Sägeschienenspitze leicht anheben und Einstellschraube
(4) rechtsherum (im Uhrzeigersinn) drehen, bis Sägekette wieder
an der Schienenunterseite anliegt (siehe Kreis).
Sägeschienenspitze weiterhin anheben und die Befestigungs-
muttern (2) mit dem Kombischlüssel fest anziehen.
