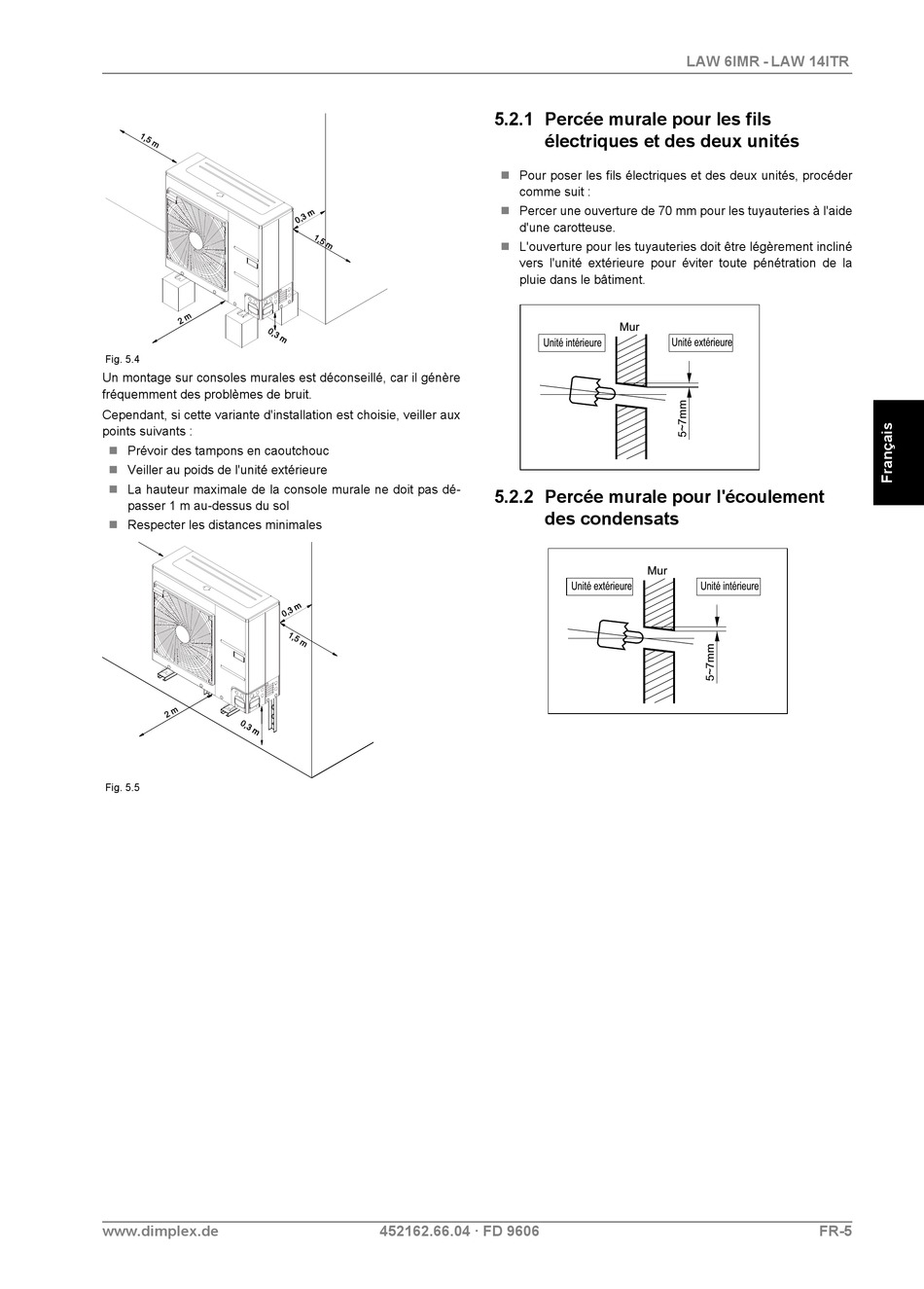

Fig. 5.4
Un montage sur consoles murales est déconseillé, car il génère
fréquemment des problèmes de bruit.
Cependant, si cette variante d'installation est choisie, veiller aux
points suivants :
 Prévoir des tampons en caoutchouc
 Veiller au poids de l'unité extérieure
 La hauteur maximale de la console murale ne doit pas dé-
passer 1 m au-dessus du sol
 Respecter les distances minimales
Fig. 5.5
www.dimplex.de
5.2.1 Percée murale pour les fils
électriques et des deux unités
 Pour poser les fils électriques et des deux unités, procéder
comme suit :
 Percer une ouverture de 70 mm pour les tuyauteries à l'aide
d'une carotteuse.
 L'ouverture pour les tuyauteries doit être légèrement incliné
vers l'unité extérieure pour éviter toute pénétration de la
pluie dans le bâtiment.
8QLWp LQWpULHXUH
5.2.2 Percée murale pour l'écoulement
des condensats
452162.66.04 · FD 9606
LAW 6IMR - LAW 14ITR
0XU
8QLWp H[WpULHXUH
0XU
8QLWp H[WpULHXUH 8QLWp LQWpULHXUH
