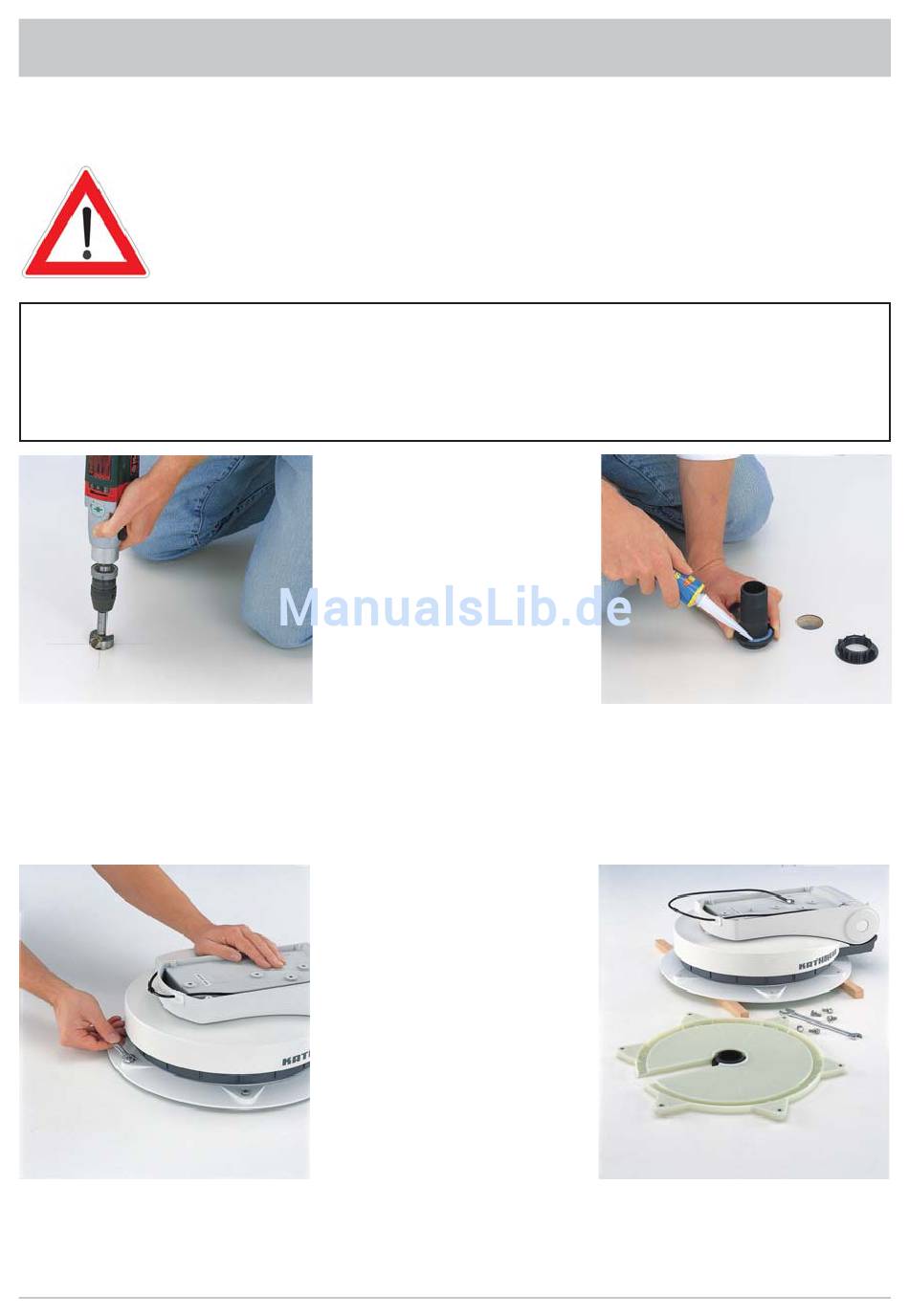

KURZANLEITUNG ZUR MONTAGE DER DREHEINHEIT
Die gezeigte Bildfolge gibt alle notwendigen Montageschritte wieder, die erfor-
derlich sind, um die Dreheinheit mit der vormontierten Flachantenne BAS 60
auf dem Fahrzeugdach zu montieren.
Die übrigen ausführlichen Hinweise in dieser Montage- und Bedienungsanleitung sind jedoch trotzdem
unbedingt zu beachten!
Zur besseren Darstellung haben wir auf diesen Fotos die Antenne BAS 60 von der Dreheinheit abmon-
tiert. Im Lieferzustand ist die BAS 60 bereits auf die Dreheinheit vormontiert.
Festlegen des Montageplatzes.
Achtung! Der Drehbereich der Anla-
ge beträgt 96 cm (Ø). Loch mit 38-
mm-Ø bohren. Scharfe Bohrränder
entgraten.
Schrauben (6 Stück, SW 10) der
Montage-Platte öffnen und Monta-
ge-Platte abnehmen.
MONTAGE UND ANSCHLUSS
Sikafl ex ® 291-Kleber auf den Stut-
zen der Dachdurchführung auftra-
gen. Stutzen in die Bohrung einfüh-
ren und von unten mit Rändelmutter
fi xieren.
Dreheinheit zum Schutz des Fahr-
zeugdaches auf die vorbereiteten
Ablagehölzer legen.
17
