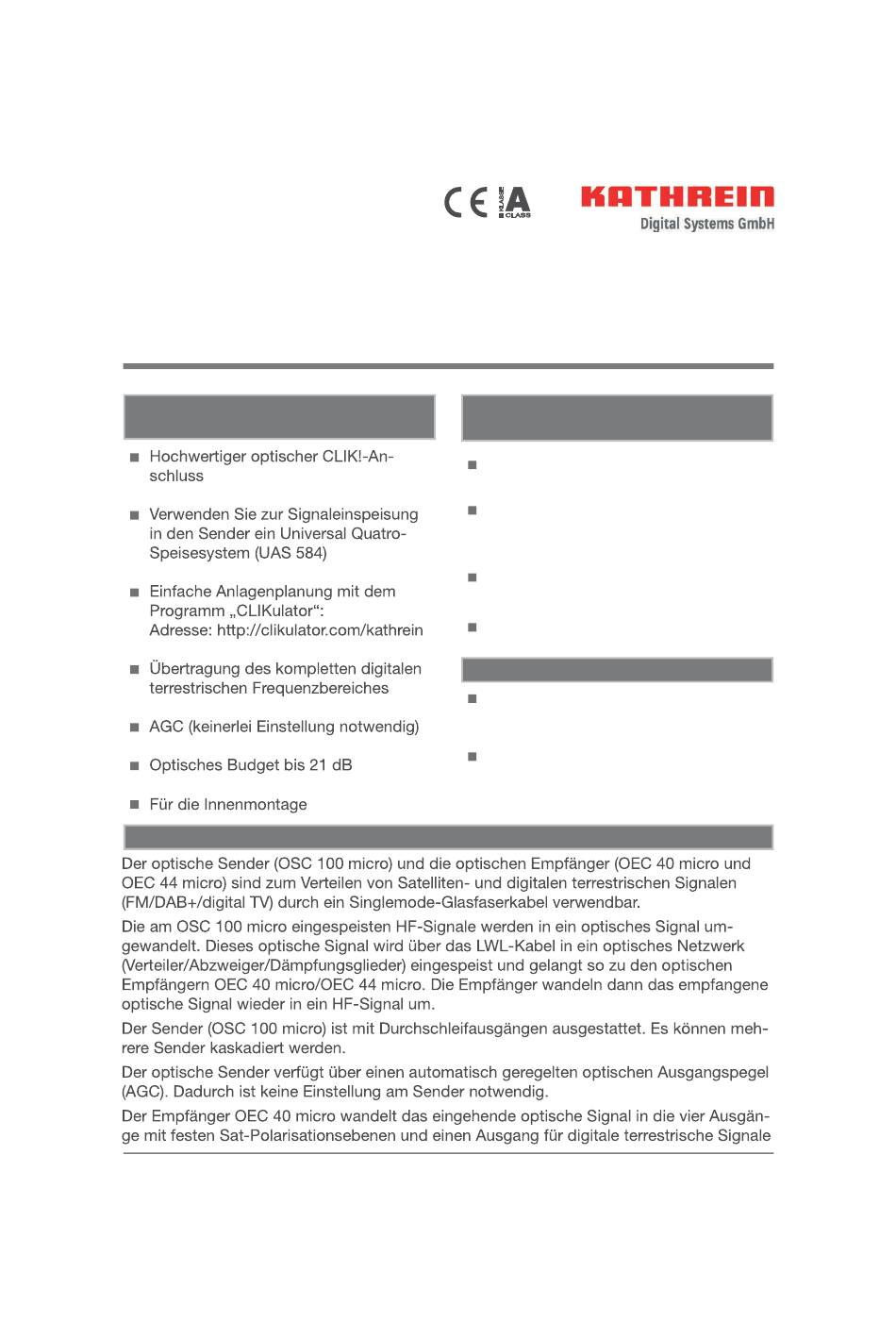

OSC 100 micro
205500005
OEC 40 micro
205500002
OEC 44 micro
205500003
Optische Sat-Verteilung
Optischer Sender
Optische Empfänger
Merkmale Optischer Sender
OSC 100 micro
Produktbeschreibung
Merkmale Optische Empfänger
OEC 40 micro/OEC 44 micro
Hochwertiger optischer CLIK!-
Anschluss
Einfache Anlagenplanung mit dem
Programm „CLIKulator":
http://clikulator.com/kathrein
Übertragung des kompletten digitalen
terrestrischen Frequenzbereiches
Für die Innenmontage
Ausführungen
OEC 40 micro - Optischer Empfänger
Quatro (feste Ausgänge für
Multischalter-Betrieb)
OEC 44 micro - Optischer Empfänger
Quad (schaltbare Ausgänge für
direkten Receiver-Anschluss)
1 / 16
Werbung
Verwandte Anleitungen für Kathrein OSC 100 micro
Inhaltszusammenfassung für Kathrein OSC 100 micro
- Seite 1 OSC 100 micro 205500005 OEC 40 micro 205500002 OEC 44 micro 205500003 Optische Sat-Verteilung Optischer Sender Optische Empfänger Merkmale Optischer Sender Merkmale Optische Empfänger OSC 100 micro OEC 40 micro/OEC 44 micro Hochwertiger optischer CLIK!- Anschluss Einfache Anlagenplanung mit dem Programm „CLIKulator“:...
- Seite 2 2 / 16...

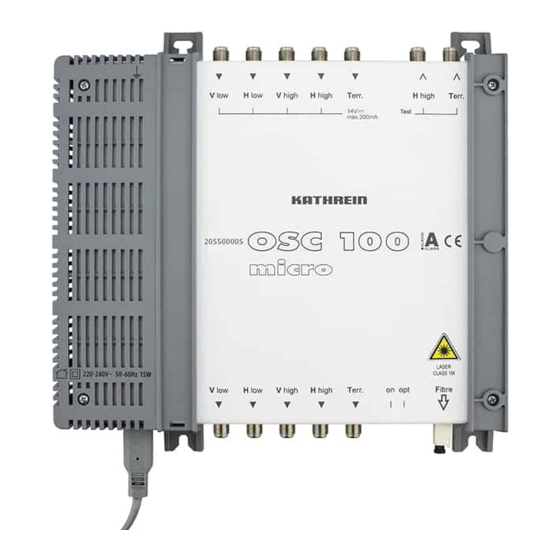

- Seite 3 V low H low V high H high Terr. H high Terr. Test max.200mA 205500005 LASER CLASS 1M V low H low V high H high Terr. Fibre 3 / 16...
- Seite 4 205500005 4 / 16...
- Seite 5 Anschlüsse optischer Sender OSC 100 micro V low H low V high H high Terr. H high Terr. Test max.200mA Netzteil 205500005 LASER CLASS 1M V low H low V high H high Terr. Fibre Potenzialausgleichs- Potenzialausgleich (nach EN 60728-11).
- Seite 6 Anschlüsse optischer Empfänger OEC 44 micro Anschlüsse optischer Empfänger OEC 40 micro 205500002 Power Terr. H high V high H low V low Fibre 1 Betriebsanzeige: eingeschaltet ist. 2 Potenzialausgleichsklemme: Potenzialausgleich (nach EN 60728-11). CLIK!-Eingang. Wird für die LWL-Verbindung 3 Optischer Eingang: verwendet.
- Seite 7 Systemfunktionen Hinweise zur Dimensionierung des Glasfasersystems 7 / 16...
- Seite 8 Umgang mit optischen Komponenten CLIK! Patchkabel CLIK!-LWL-Steckverbinder ODC 2 Raste Schutzkappe 8 / 16...
- Seite 9 Reinigen von optischen Verbindungen: Eingangspegel optischer Sender OSC 100 micro Mit Einschränkungen bei der Signalqualität sind bis zu 25 QAM256 TV- Kanäle möglich. Es sollte möglichst ein TV-Kanalraster im unteren Frequenzbereich bevorzugt werden. 9 / 16...
- Seite 10 Eingangspegel optische Empfänger OEC 40 micro/OEC 44 micro Ausgangspegel optische Empfänger OEC 40 micro/OEC 44 micro 10 / 16...
- Seite 11 HF-Ausgangspegel pro digitalem TV-Kanal TV-Kanäle Opt. Eingang Empfänger -8 dBm Opt. Eingang Empfänger -14 dBm OEC 44 micro OEC 40 micro OEC 44 micro OEC 40 micro 73 dBµV 78 dBµV 61 dBµV 66 dBµV 77 dBµV 82 dBµV 65 dBµV 70 dBµV 80 dBµV 85 dBµV...
- Seite 12 12 / 16...
- Seite 13 Optischer Sender OSC 100 micro Bestell-Nr. 205500005 HF-Eingänge 5 (4 Sat und 1 digital Terr.) HF-Ausgänge 7 (4 SAT, 1 digital Terr. und 2 Test) Optischer Ausgang CLIK! Satelliten-Eingänge Bandbreite 950-2150 Anschluss-Typ F-Buchse Einfügungsdämpfung-Stamm HF-Eingangspegel dBµV 69-86 Terrestrischer Eingang Bandbreite...
- Seite 14 Quatro Quad Optische Empfänger OEC 40 micro OEC 44 micro Bestell-Nr. 205500002 205500003 4 x Sat-ZF und 4 x Sat und HF Ausgänge 1 x digital terr. digital terrestrisch Optischer Eingang Optischer Anschluss CLIK! Wellenlänge 1310 > 45 Optische Leistung (min-max) -14 bis -8 HF Ausgänge Bandbreite...
- Seite 15 Baumstruktur, aufgeteilt in 8 optische Knoten 15 / 16...
- Seite 16 Anlagenbeispiel OSC 100 micro-OEC 44 micro-OEC 40 micro (symb. Darstellung) Entsorgung Elektronische Geräte...
