Kaskadierfähige Durchschleifmatrizen (EXR 554, EXR 558) und Sat-Verteilnetzverstärker (VWS 551) zur Verteilung von
analogen und digitalen Programmen eines Satelliten sowie terrestrischer Signale auf viele Receiver
Geeignet für alle Arten von LNB
Anlagenerweiterung von End-Umschaltmatrizen (z. B. EXR 508/T) auf weitere Anschlüsse
Mit EXR 558 und VWS 551 sind Kaskaden von bis zu 96 Teilnehmern möglich
Anpassungsfähigkeit an unterschiedliche Installationsstrukturen wie z. B. Stern oder Etagenstern oder auch mehrere
Kaskadenstränge durch Verwendung des Sat-ZF-Verteilers EBX 520, BN 273292
Leichte Montage auf Hutschienen. Die EXR 554, EXR 558 und VWS 551 sind auf Hutschiene mit
Hutschienen-Montage-Set ZAH 05 montierbar

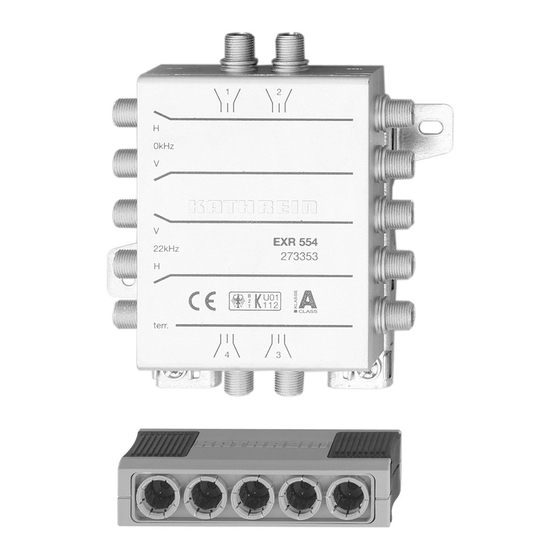

EXR 554:
Durchschleifmatrix zur Anlagenerweiterung um jeweils vier Anschlüsse
Lieferumfang: 5fach-Steckverbinder zum einfachen Zusammenstecken mit der nachfolgenden Matrix
EXR 558:
Durchschleifmatrix zur Anlagenerweiterung um jeweils acht Anschlüsse
Lieferumfang: 5fach-Steckverbinder zum einfachen Zusammenstecken mit der nachfolgenden Matrix
VWS 551:
Sat-Verteilnetzverstärker zur Anlagenerweiterung um drei zusätzliche EXR 554 oder EXR 558
Lieferumfang: 5fach-Steckverbinder
Die Produkte stimmen mit den zum Zeitpunkt der Auslieferung gültigen Anforderungen der Richtlinie 73/23/EWG
(Niederspannungs-Richlinie) und 89/336/EWG (EMV-Richtlinie) überein
Technische Daten
Durchschleifmatrizen
Typ/Bestell-Nr.
Eingänge/Ausgänge/Teilnehmerausgänge
Frequenzbereich
Durchgangsdämpfung
Anschlußdämpfung
2
)
Max. Ausgangspegel
3
)
Zul. Versorgungsspannung
an den Teilnehmerausgängen
Stromaufnahme aus dem
Receiver pro Teilnehmer
Zul. Fernspeisestrom
pro Stamm
Sat-Verteilnetzverstärker
Typ/Bestell-Nr.
Eingänge/Ausgänge
Frequenzbereich
Verstärkung EXR-Modus
Verstärkung Kabel-Modus
Regelbereich der Verstärkung
im „Kabelmodus"
Max. Ausgangspegel
Max. Betriebspegel
Stromaufnahme EXR-Modus
Stromaufnahme Kabel-Modus
1
) Frequenzabhängige Verstärkung (Preemphase)
3
) 2-Sender-Messverfahren nach EN 50083-3 Störprodukte 3. Ordnung 35 dB Abstand.
4
) Durch Aufschrauben eines Widerstandes EMK 03 auf den mit „Pegelsteller EIN" gekennzeichneten Anschluss, werden die Pegelsteller und die zusätzliche Verstärkung
aktiviert. Alle vier Sat-Zweige werden gleichzeitig geregelt
6
) Bei Belegung mit Kanälen einer Polarisation
Sat-ZF-Verteilsystem
Erweiterungskomponenten
für Analog- und Digitalempfang
MHz
47–862
dB
dB
dBµV
V
mA
mA
MHz
4
)
dB
4
)
dBµV
dB
dBµV
dBµV
mA
mA
2
) Frequenzabhängige Dämpfung (Preemphase)
5
) Bei Belegung mit sechs TV-Kanälen und FM
7
) 3-Sender-Messverfahren nach EN 50083-5, Störprodukte 3. Ordnung, 60-dB-KMA
EXR 554/273353
5/5/4
950–2150
2,5
3,0
17
10
–
90
75
VWS 551/230650
47–862
11,5–13,5
1
)
14–17,5
110
)
7
105
5
)
EXR 554,
EXR 558,
VWS 551,
EXR 558/273426
5/5/8
47–862
4,0
19
–
12–19
19
1000
5/5
950–2150
4,5–10
10–16
10
110
3
98
6
)
100
160
273353
273426
230650
950–2150
3,5
10,5 -- > 6,5
2
)
100
1
)
)
