5.5.2.5 Anschluss mehrere Mehrfachdockingstationen per RS485 an Comserver

Um Dockingstationen direkt in das PC-Netzwerk einbinden zu können wird eine Comserver verwendet.
Datafox Artikel-Nr.: 25106.
Beachten Sie bitte die Beschreibung des Com-Serves, insbesondere in Bezug auf die Einstellung der IP-Adresse
und die Umstellung zwischen RS232 und RS485.

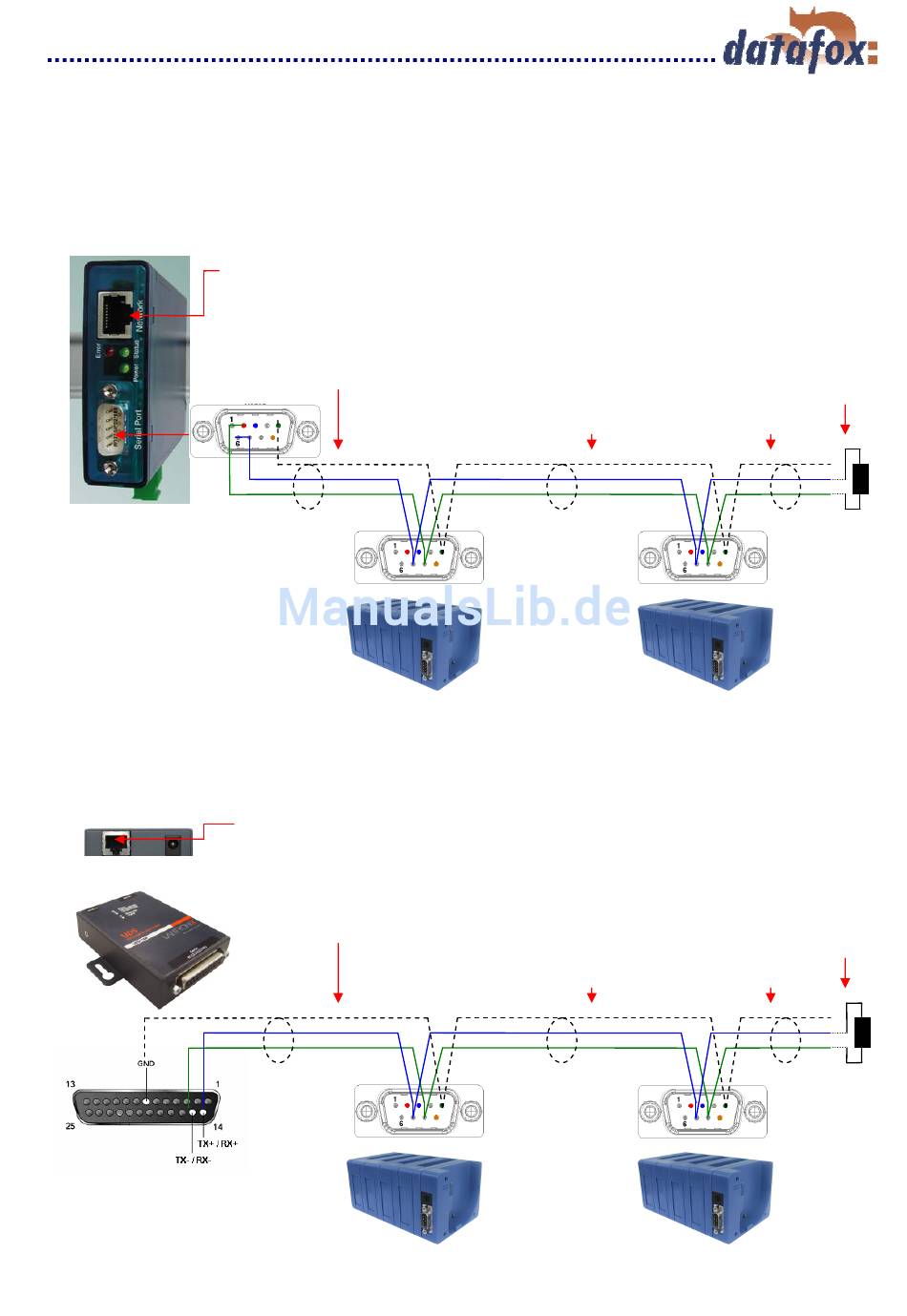

Comserver Wiesemann und Theis über RS485 an Mehrfachdockingstation
Anschluss:
- an PC-Netzwerk
- wLAN-ACCESS-Point
Buchse
Pin 1 - Data Out B
Pin 2 - Data In B
Pin 6 - Data Out A
Pin 7 - Data In A
Pin 5 - GND
Comserver Lantronix UDS11 über RS485 an Mehrfachdockingstation
Stecker
Pin 15 - BUS B
Pin 14 - BUS A
Pin 7 - GND
Version: TbSetup 3.2y
Anschlusskabel Comserver auf 1. Dockingstation
Sub-D 9 polig, Buchse-Buchse
Datafox Artikel-Nr.: 25034
Anschluss:
- an PC-Netzwerk
- wLAN-ACCESS-Point
Anschlusskabel Comserver auf 1. Dockingstation
Sub-D 25 polig - 9 polig, Stecker-Buchse
Datafox Artikel-Nr.: 25034
Ergänzungskabel für weitere Dockingstation
Sub-D 9 polig, Buchse-Buchse
Datafox Artikel-Nr.: 25035
Buchse
Pin 7 - BUS A
Pin 8 - BUS B
Pin 5 - GND
Ergänzungskabel für weitere Dockingstation
Sub-D 9 polig, Buchse-Buchse
Datafox Artikel-Nr.: 25035
Buchse
Pin 7 - BUS A
Pin 8 - BUS B
Pin 5 - GND
Seite 30
120 Ohm
Buchse
Pin 7 - BUS A
Pin 8 - BUS B
Pin 5 - GND
120 Ohm
Buchse
Pin 7 - BUS A
Pin 8 - BUS B
Pin 5 - GND
