5.5.1 Einzel-Dockingstation

Verwendungszweck:

a.) Daten übertragen per RS232.
b.) Akkus im Timeboy laden.

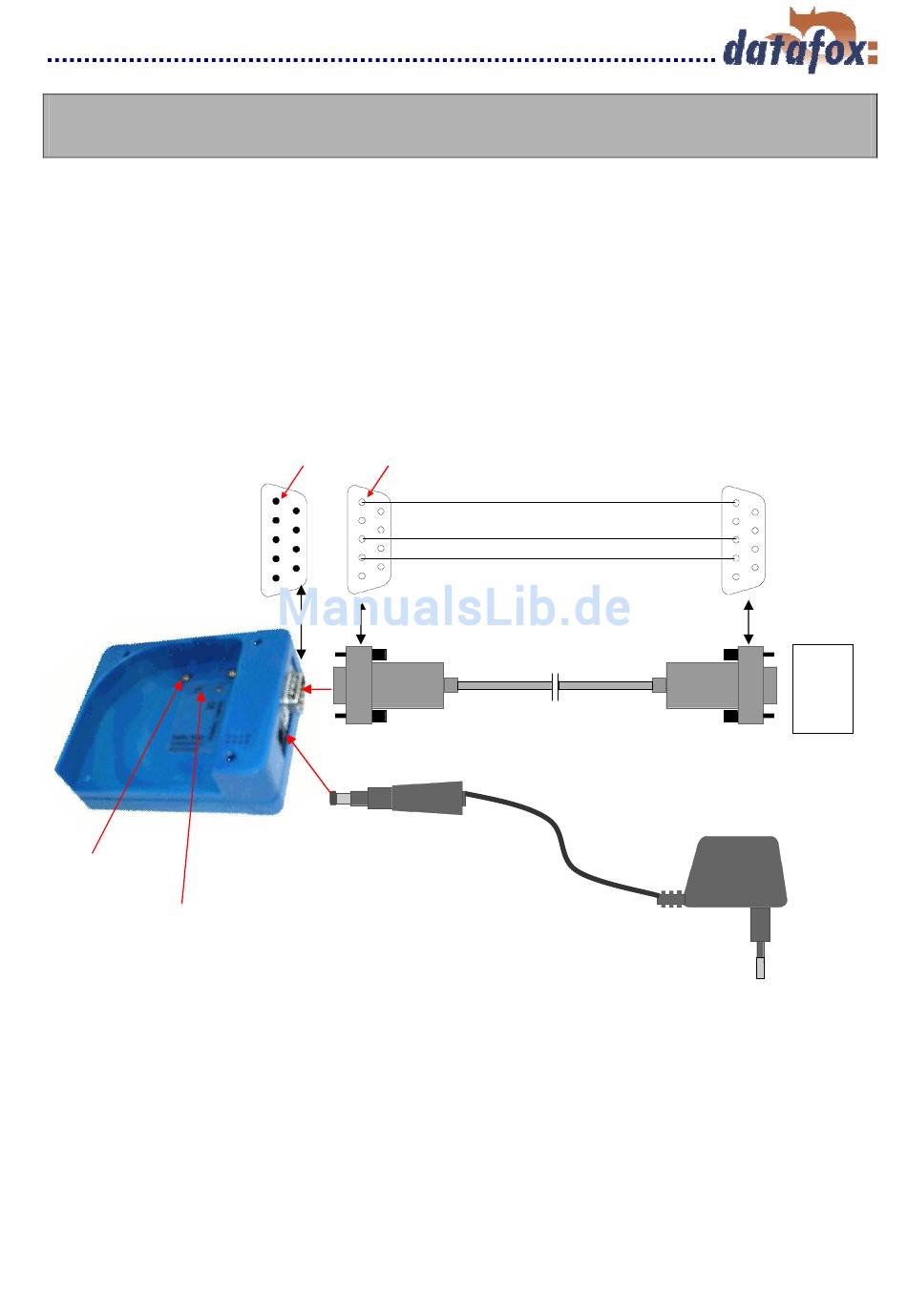

Anschluss der Einzeldockingstation an den PC über RS232-Datenleitung
Die Einzeldockingstation verfügt lediglich über einen RS232 - Anschluss.
Sie kann daher nur direkt an die RS232 eines PCs angeschlossen werden.
Pin 5: GND
Pin 3: RS232 RXD
Pin 2: RS232 TXD
Ladekontakte
IR-Dioden für
Datenübertragung
Hinweise zu Datenübertragung und Akku laden
Für die Nutzung muss das Netzteil eingesteckt sein. Das gilt auch, wenn nur Daten übertragen werden sollen.
Zur Datenübertragung und Akkuladung das Timeboy soweit einschieben, bis die Ladekontakte einrasten und die
gründe LED an der Stirnseite der Dockingstation leuchtet.
werden. Sie gibt keinerlei Hinweis in Bezug auf die Kommunikation.
Während der Übertragung von Daten erscheint "Bed-Stop" und ein „rotes Ausrufezeichen" im Display.
darf dann nicht aus der Dockingstation genommen werden.
Version: TbSetup 3.2y
Stifte Buchse
5
5
9
9
4
4
8 8
3
3
7 7
2
2
6
6
1
1
RS232 Datenleitung
Sub-D 9 polig, 1:1, Buchse-Buchse
Datafox Artikel-Nr.: 20010
Netzteil 9 Volt 300 mA.
Datafox Artikel-Nr.: 20002.
Achtung es darf kein Netzteil mit
größer 12 Volt verwendet werden.
Die grüne LED zeigt nur an, dass die Akkus geladen
