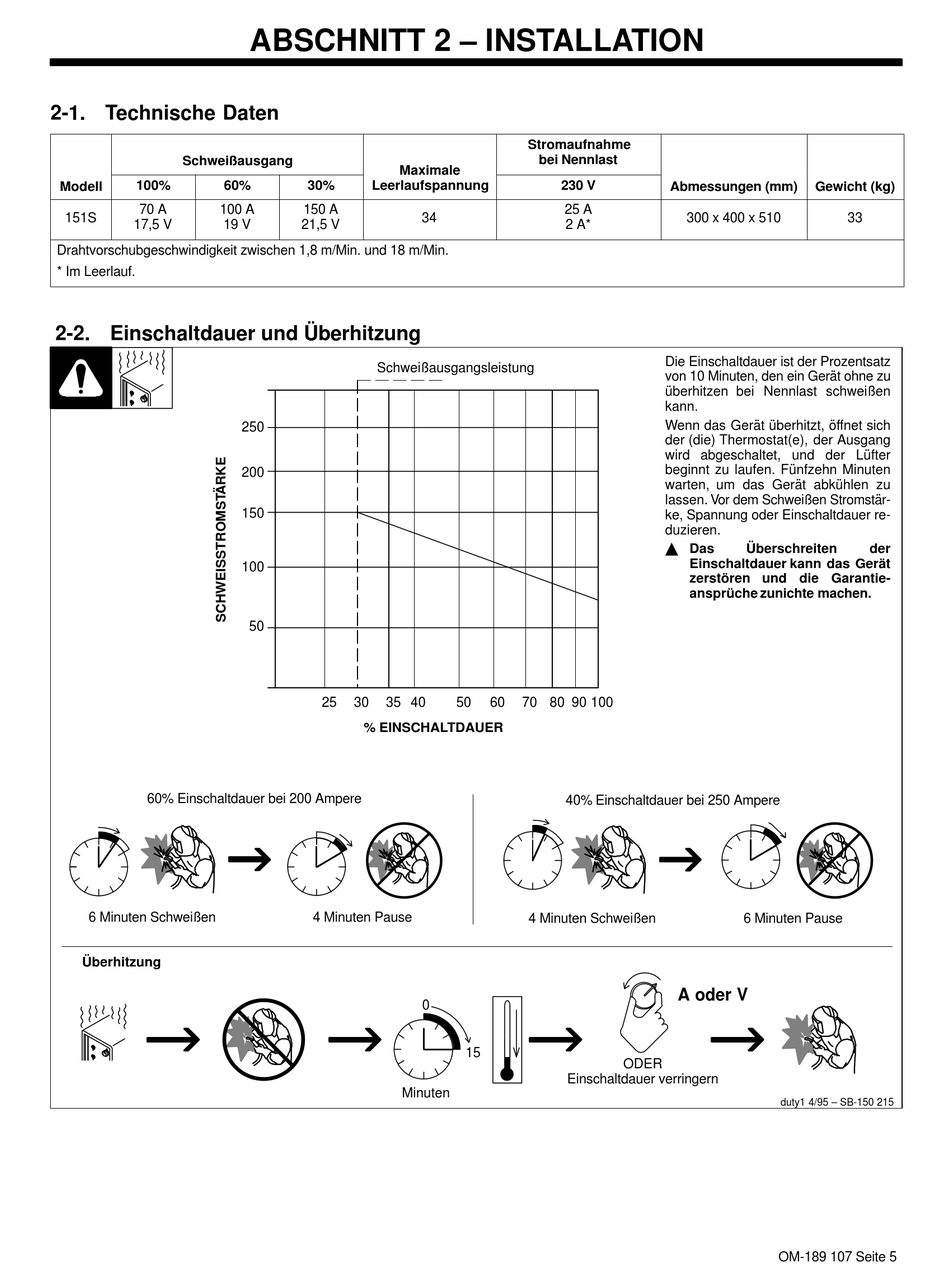

Abschnitt 2- Installation; Technische Daten; Einschaltdauer Und Überhitzung - Miller INTEGRA 151S Betriebsanleitung

2-1. Technische Daten

Schweißausgang
100% 60%
Modell
70 A 100 A
151S
17,5 V 19 V
Drahtvorschubgeschwindigkeit zwischen 1,8 m/Min. und 18 m/Min.
* Im Leerlauf.
2-2. Einschaltdauer und Überhitzung
60% Einschaltdauer bei 200 Ampere
6 Minuten Schweißen
Überhitzung
ABSCHNITT 2 – INSTALLATION
Maximale
30%
Leerlaufspannung
150 A
21,5 V
Schweißausgangsleistung
250
200
150
100
50
25 30 35 40
% EINSCHALTDAUER
4 Minuten Pause
Minuten
Stromaufnahme
bei Nennlast
230 V
25 A
34
2 A*
50 60 70 80 90 100
40% Einschaltdauer bei 250 Ampere
4 Minuten Schweißen
0
15
Einschaltdauer verringern
Abmessungen (mm)
300 x 400 x 510
Die Einschaltdauer ist der Prozentsatz
von 10 Minuten, den ein Gerät ohne zu
überhitzen bei Nennlast schweißen
kann.
Wenn das Gerät überhitzt, öffnet sich
der (die) Thermostat(e), der Ausgang
wird abgeschaltet, und der Lüfter
beginnt zu laufen. Fünfzehn Minuten
warten, um das Gerät abkühlen zu
lassen. Vor dem Schweißen Stromstär-
ke, Spannung oder Einschaltdauer re-
duzieren.
Y Das
Überschreiten
Einschaltdauer kann das Gerät
zerstören und die Garantie-
ansprüche zunichte machen.
