Hardware einbauen
5.4 Geräte an Server anschließen
Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche
zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den
eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen
Sie bitte dem "FUJITSU Server PRIMERGY TX1330 M2 Upgrade und
Maintenance Manual". Die Standardanschlüsse sind durch Symbole und
Farbkodierung gekennzeichnet:

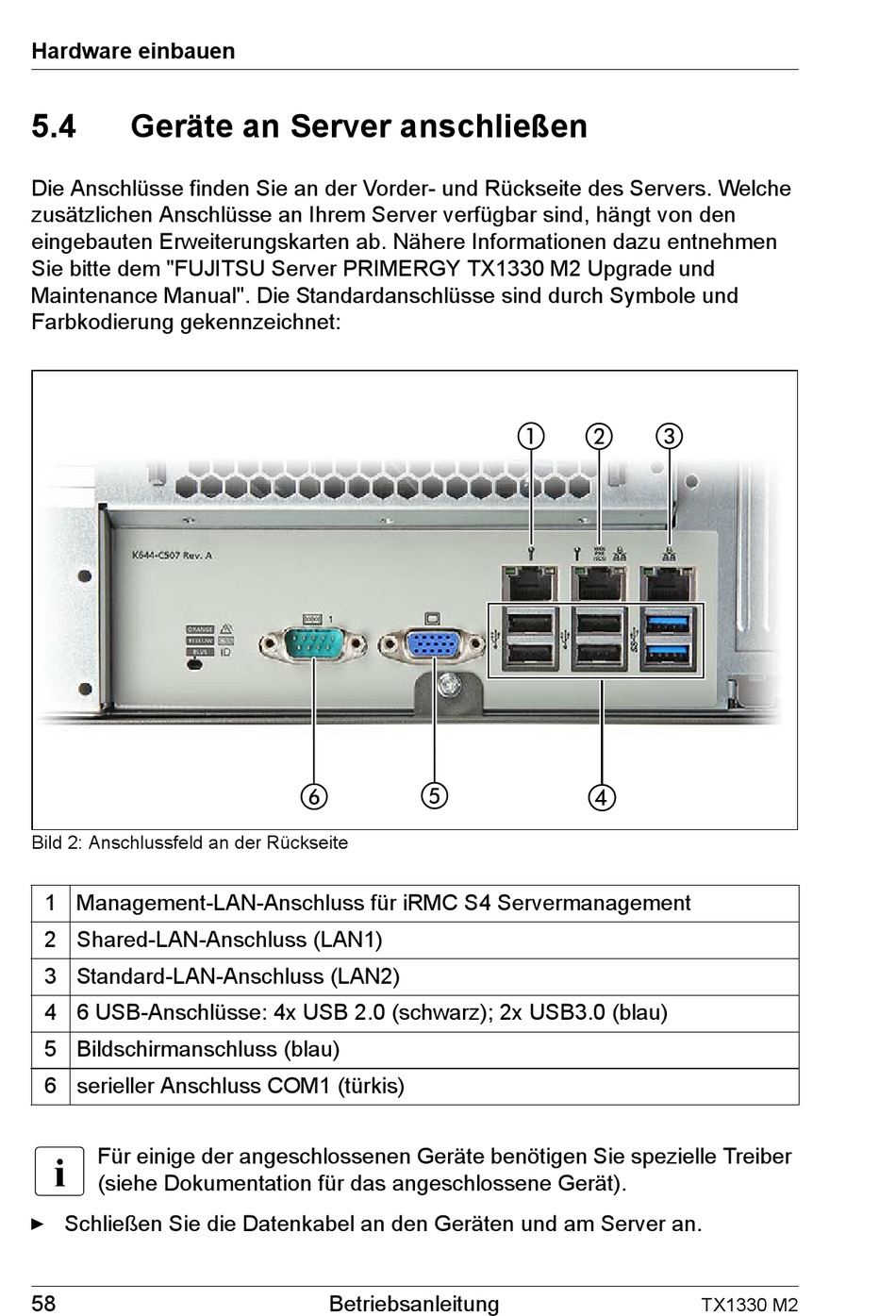

Bild 2: Anschlussfeld an der Rückseite
1 Management-LAN-Anschluss für iRMC S4 Servermanagement
2 Shared-LAN-Anschluss (LAN1)
3 Standard-LAN-Anschluss (LAN2)
4 6 USB-Anschlüsse: 4x USB 2.0 (schwarz); 2x USB3.0 (blau)
5 Bildschirmanschluss (blau)
6 serieller Anschluss COM1 (türkis)
I
Für einige der angeschlossenen Geräte benötigen Sie spezielle Treiber
(siehe Dokumentation für das angeschlossene Gerät).
Ê Schließen Sie die Datenkabel an den Geräten und am Server an.
