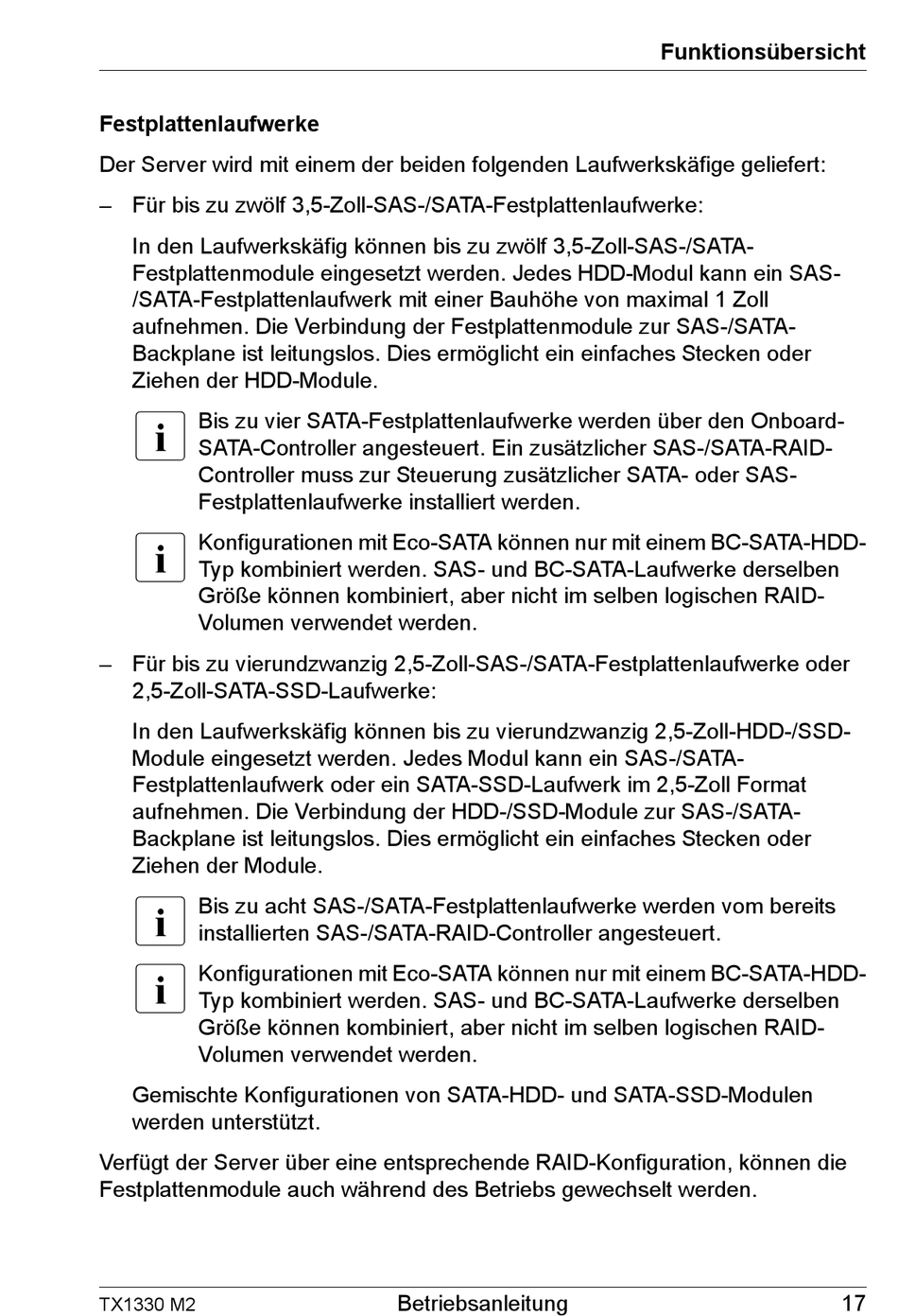

Fujitsu PRIMERGY TX1330 M2 Betriebsanleitung Seite 17

Festplattenlaufwerke
Der Server wird mit einem der beiden folgenden Laufwerkskäfige geliefert:
– Für bis zu zwölf 3,5-Zoll-SAS-/SATA-Festplattenlaufwerke:
In den Laufwerkskäfig können bis zu zwölf 3,5-Zoll-SAS-/SATA-
Festplattenmodule eingesetzt werden. Jedes HDD-Modul kann ein SAS-
/SATA-Festplattenlaufwerk mit einer Bauhöhe von maximal 1 Zoll
aufnehmen. Die Verbindung der Festplattenmodule zur SAS-/SATA-
Backplane ist leitungslos. Dies ermöglicht ein einfaches Stecken oder
Ziehen der HDD-Module.
I
Bis zu vier SATA-Festplattenlaufwerke werden über den Onboard-
SATA-Controller angesteuert. Ein zusätzlicher SAS-/SATA-RAID-
Controller muss zur Steuerung zusätzlicher SATA- oder SAS-
Festplattenlaufwerke installiert werden.
I
Konfigurationen mit Eco-SATA können nur mit einem BC-SATA-HDD-
Typ kombiniert werden. SAS- und BC-SATA-Laufwerke derselben
Größe können kombiniert, aber nicht im selben logischen RAID-
Volumen verwendet werden.
– Für bis zu vierundzwanzig 2,5-Zoll-SAS-/SATA-Festplattenlaufwerke oder
2,5-Zoll-SATA-SSD-Laufwerke:
In den Laufwerkskäfig können bis zu vierundzwanzig 2,5-Zoll-HDD-/SSD-
Module eingesetzt werden. Jedes Modul kann ein SAS-/SATA-
Festplattenlaufwerk oder ein SATA-SSD-Laufwerk im 2,5-Zoll Format
aufnehmen. Die Verbindung der HDD-/SSD-Module zur SAS-/SATA-
Backplane ist leitungslos. Dies ermöglicht ein einfaches Stecken oder
Ziehen der Module.
I
Bis zu acht SAS-/SATA-Festplattenlaufwerke werden vom bereits
installierten SAS-/SATA-RAID-Controller angesteuert.
I
Konfigurationen mit Eco-SATA können nur mit einem BC-SATA-HDD-
Typ kombiniert werden. SAS- und BC-SATA-Laufwerke derselben
Größe können kombiniert, aber nicht im selben logischen RAID-
Volumen verwendet werden.
Gemischte Konfigurationen von SATA-HDD- und SATA-SSD-Modulen
werden unterstützt.
Verfügt der Server über eine entsprechende RAID-Konfiguration, können die
Festplattenmodule auch während des Betriebs gewechselt werden.
