thermostaten auf Minimaltemperatur ein. Durch diese
Maßnahmen ist ein ausreichender Luftwechsel, ohne
unnötige Auskühlung und Energieverlust gewährleistet
(z. B. durch ungewollte Heizungseinschaltung während
des Lüftens).
4

Bedienung

4.1 Übersicht über die Bedienelemente
Die Bedienelemente sind nach dem Öffnen der
Verkleidungstür zugänglich.
MP AC T
eco CO
eit ung
ngs anl
edi enu
Kur z-B

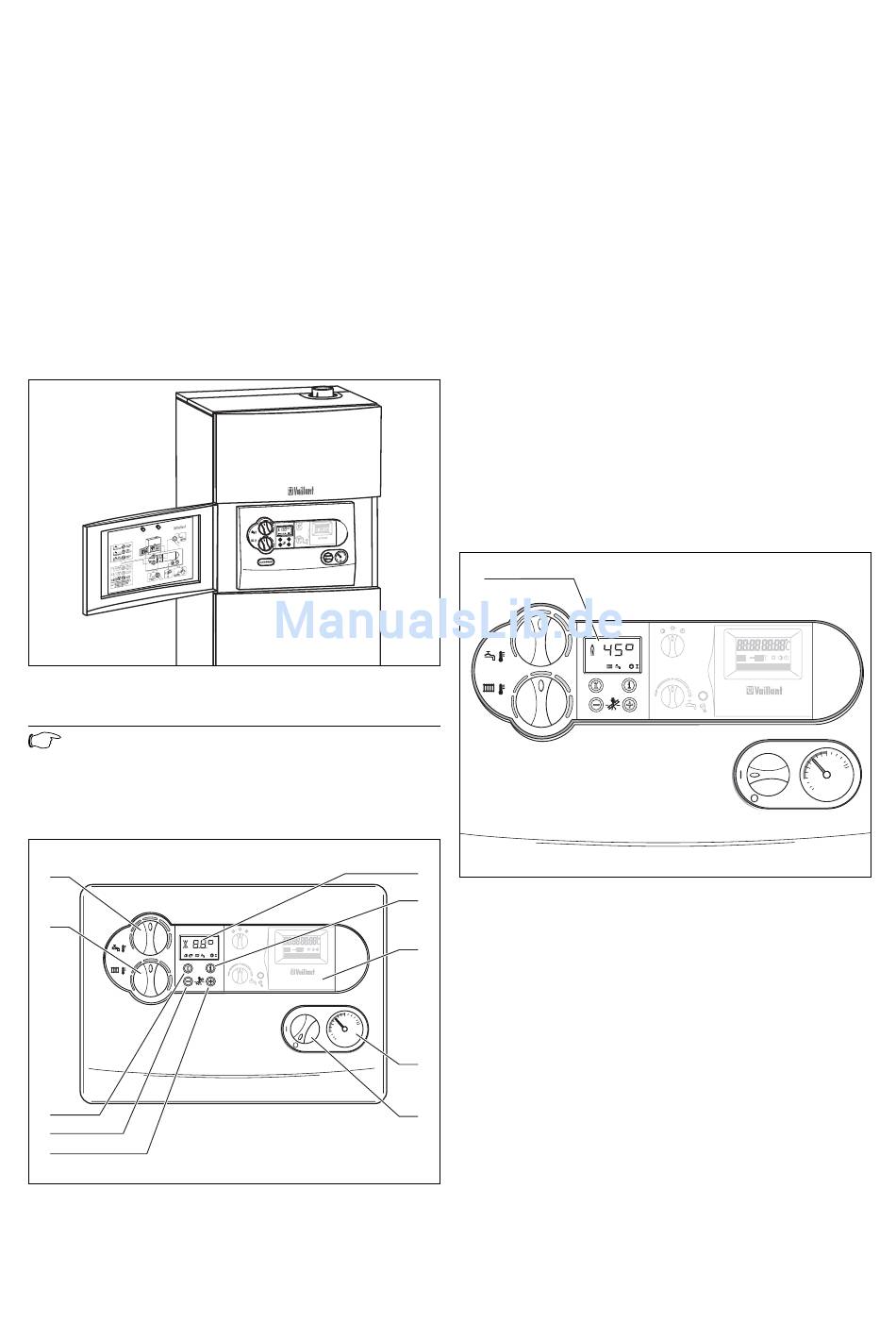

Abb. 4.1 Verkleidungstür öffnen
Hinweis!
Die Verkleidungstür kann zur Anpassung an die
räumlichen Gegebenheiten rechts oder links
angeschlagen werden.
10
9
8
7
6
Abb. 4.2 Bedienelemente
Bedienungsanleitung ecoCOMPACT
Hinweise zu Installation und Betrieb 3
Die Bedienelemente haben folgende Funktionen:
1 Display zur Anzeige der aktuellen Temperatur,
Betriebsart oder bestimmter Zusatzinformationen
2 Taste "i" zum Abrufen von Informationen
3 Einbauregler (Zubehör)
4 Manometer zur Anzeige des Füll- bzw. Betriebsdrucks
in der Heizungsanlage
5 Hauptschalter zum Ein- und Ausschalten des Gerätes
6 Taste "+" zum Weiterblättern der Displayanzeige (für
den Fachhandwerker bei Einstellarbeiten und Fehler-
suche)
7 Taste "-" zum Zurückblättern der Displayanzeige (für
den Fachhandwerker bei Einstellarbeiten und Fehler-
suche)
8 Taste "Entstörung" zum Rücksetzen bestimmter
Störungen
9 Drehknopf zur Einstellung der Heizungs-Vorlauf-
temperatur
10 Drehknopf zur Einstellung der Speichertemperatur
Digitales Informations- und Analyse-System (DIA-
System)
1
1
Abb. 4.3 Display des DIA-Systems
2
Ihr Gerät ist mit einem digitalen Informations- und Ana-
lyse-System (DIA-System) ausgestattet. Dieses System
3
gibt Ihnen Informationen über den Betriebs zustand Ihres
Geräts und hilft Ihnen bei der Beseitigung von Störun-
gen.
2 Im normalen Betrieb des Geräts wird im Display (1) des
1 3
bar
0
DIA-Systems die aktuelle Heizungs-Vorlauftemperatur
angezeigt (im Beispiel 45 °C). Im Fehlerfall wird die
4
Anzeige der Temperatur durch den jeweiligen Fehlercode
ersetzt.
5
Bedienung 4
2
1 3
bar
0
7
