4 Bedienung
Darüber hinaus können Sie den angezeigten Symbolen
folgende Informationen entnehmen:
1 Anzeige der aktuellen Heizungs-Vorlauf tempe ra-
tur oder Anzeige eines Status- oder Fehlercodes
Störung im Luft-/Abgasweg
Störung im Luft-/Abgasweg
permanent an:
blinkt:
Warmwasserbereitung aktiv
permanent an: Betriebsart Speicherladung ist
blinkt:
Heizungspumpe ist in Betrieb
Internes Gasventil wird angesteuert
Flamme mit Kreuz:
Störung während des Brennerbetriebs;
Gerät ist abgeschaltet
Flamme ohne Kreuz:
Ordnungsgemäßer Brennerbetrieb
4.2 Maßnahmen vor Inbetriebnahme
4.2.1 Absperreinrichtungen öffnen
Hinweis!
Die Absperreinrichtungen sind nicht im Liefer-
umfang Ihres Geräts enthalten. Sie werden
bauseitig durch Ihren Fachhandwerker instal-
liert. Dieser sollte Ihnen die Lage und die Hand-
habung dieser Bauteile erklären.
• Öffnen Sie den Gasabsperrhahn durch Eindrücken und
Drehen gegen den Uhrzeigersinn bis zum Anschlag.
• Kontrollieren Sie, ob alle Wartungshähne geöffnet
sind. Dies ist der Fall, wenn die Kerbe im Vierkant der
Wartungshähne mit der Rohrleitungsrichtung überein-
stimmt. Sollten die Wartungshähne geschlossen sein,
können sie mit Hilfe eines Maulschlüssels durch eine
Vierteldrehung nach rechts oder links geöffnet
werden.
• Öffnen Sie das Kaltwasser-Absperrventil durch Drehen
gegen den Uhrzeigersinn bis zum Anschlag.
• Füllen Sie den Warmwasserspeicher im Gas-Kompakt-
gerät mit Wasser. Öffnen Sie dazu einen Warmwasser-
hahn an einer Zapfstelle, bis dort blasenfrei Wasser
austritt.
8
Heizbetrieb aktiv
Brennersperrzeit aktiv
in Bereitschaft
Speicherladung ist in Betrieb,
Brenner an

4.2.2 Anlagendruck kontrollieren

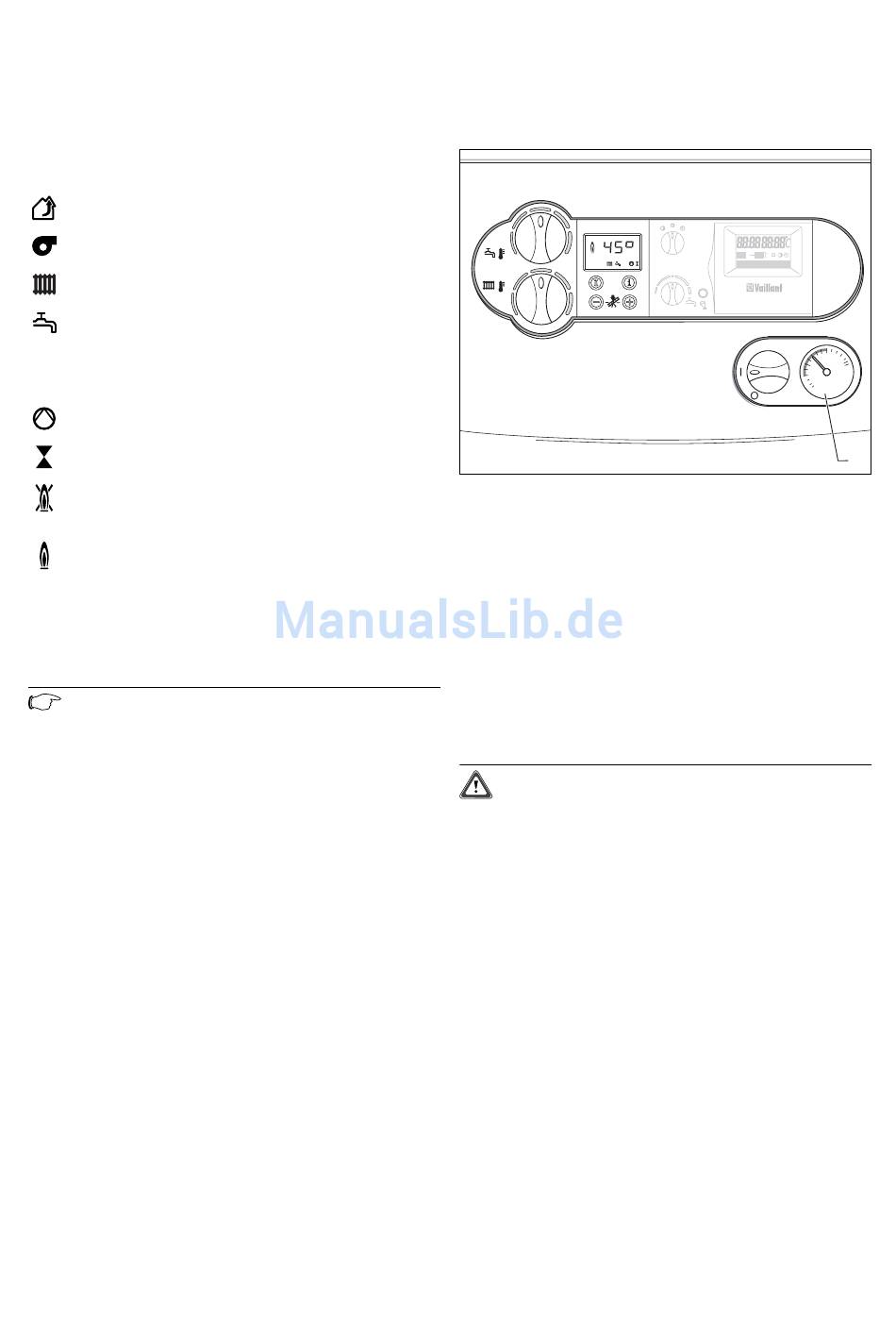

Abb. 4.4 Fülldruck der Heizungsanlage kontrollieren
• Kontrollieren Sie den Fülldruck der Anlage am
Manometer (1). Für einen einwandfreien Betrieb der
Heizungsanlage soll bei kalter Anlage der Zeiger am
Manometer (1) im Bereich zwischen 1,0 und 2,0 bar
Fülldruck stehen. Steht er unterhalb von 0,75 bar, fül-
len Sie bitte Wasser nach (siehe Abschnitt 4.8.4).
Erstreckt sich die Heizungsanlage über mehrere Stock-
werke, so kann ein höherer Fülldruck der Anlage erfor-
derlich sein. Fragen Sie hierzu Ihren Fachhandwerker.
4.3

Inbetriebnahme

Achtung!
Beschädigungsgefahr!
Der Hauptschalter darf nur eingeschaltet wer-
den, wenn der Warmwasserspeicher im Gas-
Kompaktgerät gefüllt ist (siehe Abschnitt 4.2.1)
und die Heizungsanlage ausreichend mit Wasser
gefüllt ist (siehe Abschnitt 4.2.2).
Bei Nichtbeachtung können Pumpe und Wärme-
tauscher beschädigt werden.
2
1 3
bar
0
Bedienungsanleitung ecoCOMPACT
