7.3
Frostschutz bei frostgefährdeter Aufstellung
Sofern Wärmepumpenmanager und Heizungsumwälzpumpen
betriebsbereit sind, arbeitet die Frostschutzfunktion des Wärme-
pumpenmanagers. Bei Außerbetriebnahme der Wärmepumpe
oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepum-
penanlagen, an denen ein Stromausfall nicht erkannt werden
kann (Ferienhaus), ist der Heizungskreis mit einem geeigneten
Frostschutz zu betreiben.
7.3 Wärmequellenseitiger
Anschluss
Folgende Vorgehensweise ist beim Anschluss einzuhalten:
Die Soleleitung am Vor- und Rücklauf Wärmequelle der Wärme-
pumpe anschließen. Dabei ist das hydraulische Prinzipschema
zu beachten.
ACHTUNG!
Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende
Schmutzfänger zu montieren,
Verunreinigungen zu schützen.
Zusätzlich muss ein Mikroluftblasenabscheider in der Wärme-
quellenanlage eingebaut werden.
Die Sole ist vor dem Befüllen der Anlage herzustellen. Die Sole-
konzentration muss mindestens 25 % betragen. Das gewährleis-
tet Frostsicherheit bis -14 °C.
Es dürfen nur Frostschutzmittel auf Monoethylenglykol- oder
Propylenglykolbasis verwendet werden.
Die Wärmequellenanlage ist zu entlüften und auf Dichtheit zu
prüfen.
ACHTUNG!
Die Sole muss mindestens zu 25 % aus einem Frostschutz auf
Monoethylenglykol- oder Propylenglykolbasis bestehen und ist vor dem
Befüllen zu mischen.
HINWEIS
Bei Bedarf kann der Einsatzbereich bis zu einer Soleeintrittstemperatur
von -10 °C erweitert werden. In diesem Fall ist die minimale
Solekonzentration auf 30 % anzupassen. (Einfriertemperatur -17 °C)
ACHTUNG!
Der maximale Prüfdruck beträgt heiz- und soleseitig 6,0 bar(ü). Dieser
Wert darf nicht überschritten werden.
DE-6
um den Verdampfer gegen
7.4 Temperaturfühler
Folgende Temperaturfühler sind bereits eingebaut bzw. müssen
zusätzlich montiert werden:
Außentemperatur (R1)
Temperatur 1., 2. und 3. Heizkreis (R2, R5 und R13)
Vorlauftemperatur Heizkreis (R9)
Warmwassertemperatur (R3)
Temperatur regenerativer Wärmespeicher (R13)
Vorlauf- und Rücklauftemperatur Primärkreis (R6, R24)
7.4.1 Fühlerkennlinien
-20 -15
Temperatur in °C
Norm-NTC-2 in kΩ 14,6 11,4
NTC-10 in kΩ 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Die an den Wärmepumpenmanager anzuschließenden Temper-
aturfühler müssen der in Abb. 7.1 auf S. 6 gezeigten Fühlerk-
ennlinie entsprechen. Einzige Ausnahme ist der im Lieferumfang
der Wärmepumpe befindliche Außentemperaturfühler (siehe
Abb. 7.2 auf S. 6)

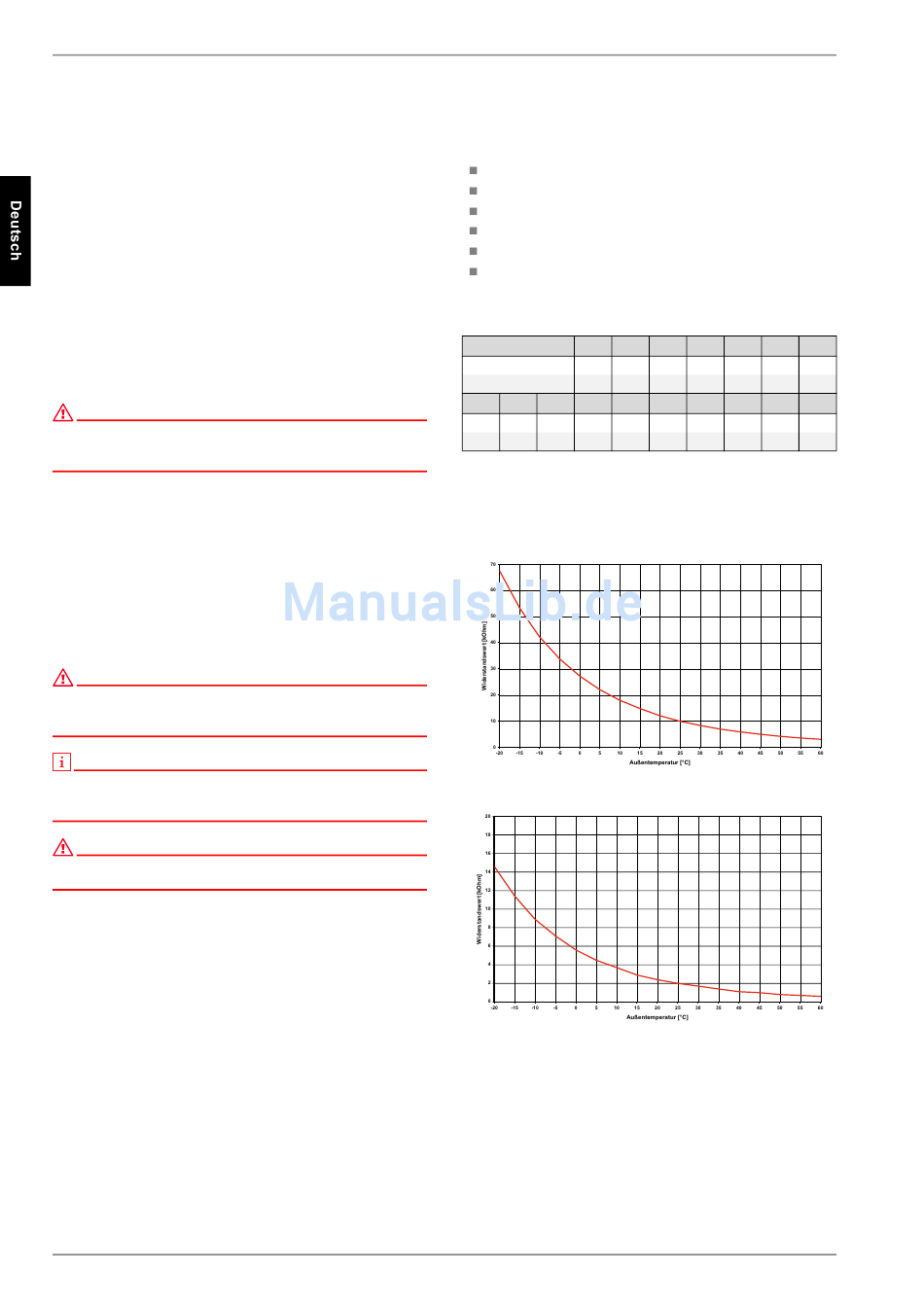

Abb. 7.1:Fühlerkennlinie NTC 10
Abb. 7.2:Fühlerkennlinie Norm-NTC-2 nach DIN 44574
Außentemperaturfühler
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
