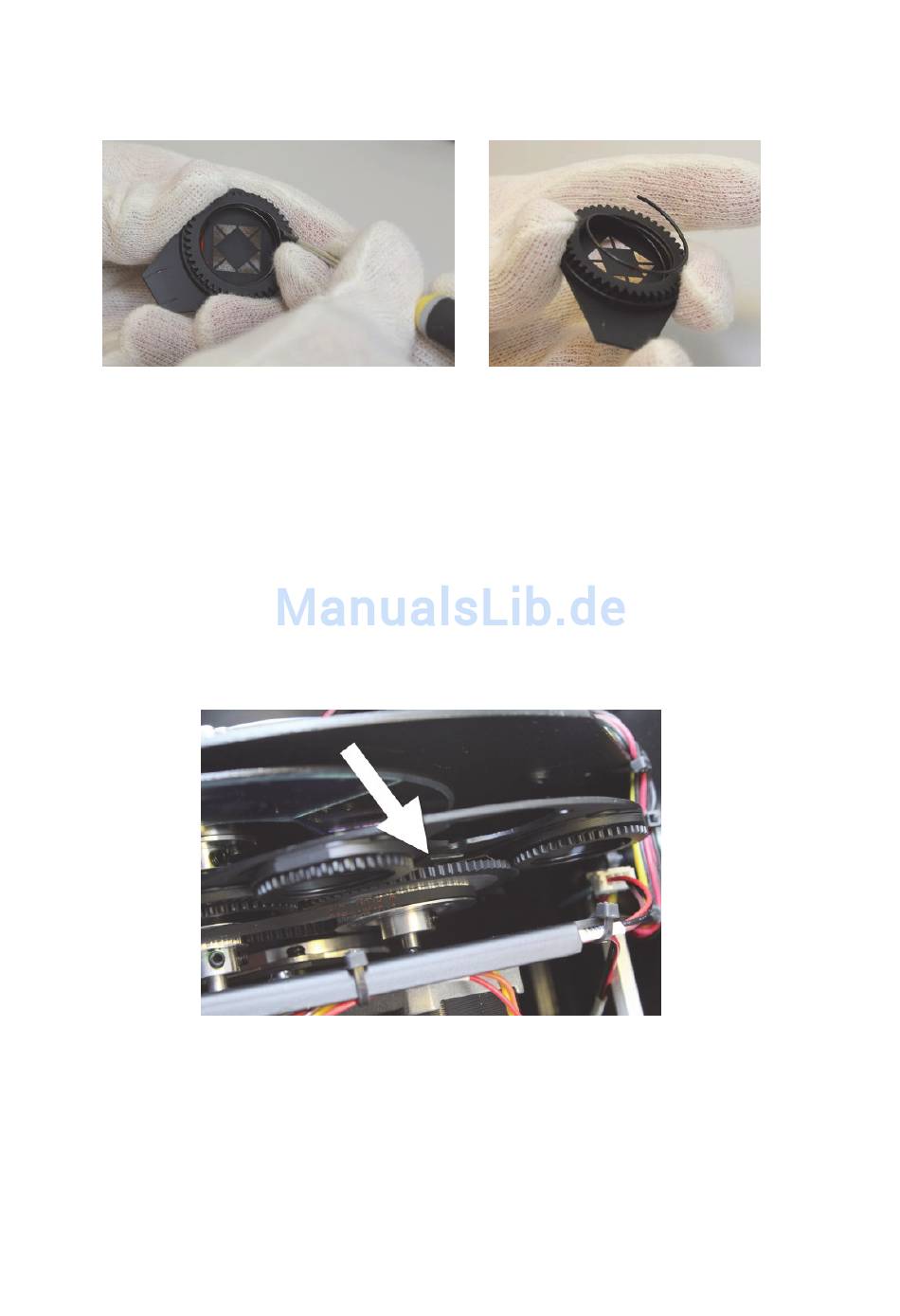

4. Das Gobo wird durch eine Feder im Halter fixiert. Entfernen Sie die Feder
mit einem kleinen Schraubendreher und nehmen Sie die Feder aus dem
Halter. , ersetzen Sie das Gobo, montieren Sie die Feder und den Halter
im Goborad.
5. Gobos sind ab Werk mit etwas Klebstoff im Halter fixiert, um das Drehen
des Gobos im Halter zu verhindern. Drücken Sie das Gobo aus dem
Halter.
6. Legen Sie das neue Gobo in den Halter und fixieren Sie es an der Kante
mit etwas Loctite rot oder einem ähnlichen Klebstoff um Gobohalter.
7. Montieren Sie den Gobohalter in umgekehrter Reihenfolge. Beachten Sie:
•
Die Haltefeder muss in ihrer Fassung im Gobohalter sitzen.
•
Schieben Sie den Gobohalter unter den Clip des Goborads (siehe
unten) und beachten Sie den korrekten Eingriff des Zahnrads.
8. Montieren Sie die Kopfabdeckungen. Beim Einschalten bewegt sich der
Kopf während der Initialisierung.
30
MH 1 Profile Plus Bedienungsanleitung
