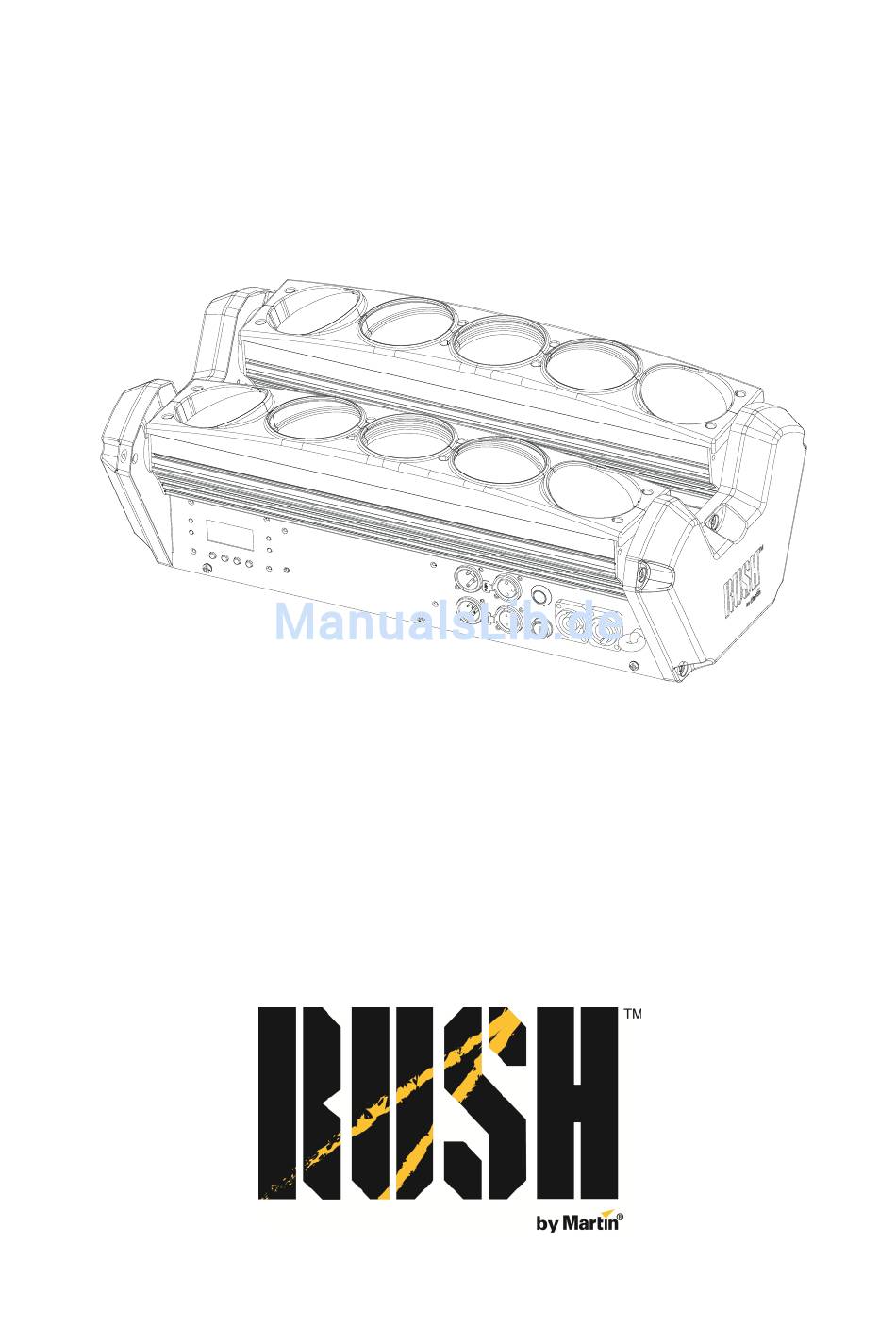

- Seite 1 Multibeam 2 Bedienungsanleitung Professional Entertainment Technology...
- Seite 2 Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. Das Martin Logo, das RUSH by Martin Logo, die Bezeichnung “RUSH by Martin” der Name Martin und alle anderen Warenzeichen in diesem Dokument, die sich auf Dienstleistungen oder Produkte...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..................4 Einführung ......................9 Inbetriebnahme ..................... 9 Montage ......................10 Befestigung des Gerätes an einer flachen Struktur ........10 Montage des Geräts an einer Truss............10 Sichern des Gerätes mit einem Fangseil ............ 11 Spannungsversorgung ..................12 Durchschleifen der Netzspannung .............. -
Seite 4: Sicherheitshinweise
Sicherheitsvorschriften nicht beachtet werden. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren Martin™ Händler (unter www.martin.com/distributors finden Sie weitere Informationen) oder die Martin™ 24h Service-Hotline unter der Telefonnummer +45 8740 0000. RUSH Multibeam 2 Bedienungsanleitung... - Seite 5 Unternehmen Sie keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt und entstehende Schäden oder Fehlfunktionen von der Gewährleistung ausgeschlossen sind. Installieren, verwenden und reparieren Sie RUSH by Martin™ Produkte nur, wie in den zugehörigen Anleitungen beschrieben. Andernfalls erzeugen Sie ein Sicherheitsrisiko. Schäden, die durch unsachgemäßen Gebrauch entstehen, sind von der...
- Seite 6 Geräte durchschleifen, indem Sie den MAINS OUT Netzanschluss eines Gerätes mit dem MAINS IN Netzanschluss des nächsten Gerätes verbinden. Verbinden Sie nicht mehr als: sieben (7) RUSH Multibeam 2 bei 100-120 V Netzspannung, oder zwölf (12) RUSH Multibeam 2 bei 200-240 V Netzspannung miteinander.
- Seite 7 Sie das Gerät vom Netz trennen, wenn es nicht in Betrieb ist. Schützen Sie während der Installation oder Wartung die Augen der anwesenden Personen durch helle Umgebungsbeleuchtung. Dadurch verringert sich der Pupillen- durchmesser des Auges. RUSH Multibeam 2 Bedienungsanleitung...
- Seite 8 Trennen Sie das Gerät sofort vom Netz, wenn während des Betriebes Probleme auftreten. Verwenden Sie kein Gerät, das offensichtlich beschädigt ist. Verändern Sie das Gerät nicht. Verwenden Sie nur Original RUSH by Martin™ Ersatzteile und Zubehör. RUSH Multibeam 2 Bedienungsanleitung...
-
Seite 9: Einführung
Einführung Der RUSH Multibeam 2™ ist ein vielseitiger Lichteffekt mit zwei beweglichen LED-Lichtleisten. Jede Leiste ist mit 5 einzeln steuerbaren, eng abstrahlenden Hochleistungs-LEDs ausgestattet. Das Gerät erzeugt zehn intensive, weit reichende Strahlenbündel. Es verfügt über einen elektronischen Dimmer und Strobe-Effekte. -
Seite 10: Montage
(siehe Abbildung rechts), wenn das Gerät in einer anderen Orientierung befestigt wird. Montage an einer Truss: 1. Die tragende Struktur muss mindestens für das 10fache Gewicht aller montierten Geräte ausgelegt sein. 2. Sperren Sie den Arbeitsbereich während der Montage ab. RUSH Multibeam 2 Bedienungsanleitung... -
Seite 11: Sichern Des Gerätes Mit Einem Fangseil
Einrichtung), das für das 10fache Gewicht des Gerätes zugelassen ist. Das Fangseil halt das Gerät, wenn die primäre Befestigung versagt. Führen Sie das Fangseil durch die Verankerung (siehe Punkt 9 in der Abbildung auf Seite 13) und über die tragende Struktur. RUSH Multibeam 2 Bedienungsanleitung... -
Seite 12: Spannungsversorgung
Erde, Ground oder Grün Weiß Schwarz Gelb / Grün Blau Braun Das Gerät verfügt über ein automatisch anpassendes Netzteil für die Span- nungsbereiche 100 – 240 V, 50/60 Hz. Verwenden Sie keine Spannungs- quellen außerhalb dieser Bereiche. RUSH Multibeam 2 Bedienungsanleitung... -
Seite 13: Durchschleifen Der Netzspannung
Gerätes mit dem MAINS IN Netzanschluss des nächsten Gerätes verbinden. Verbinden Sie bei Verwendung des Netzkabels mit 1,5 mm² von Martin™ höchstens: Sieben (7) RUSH Multibeam 2 bei 100-120 V Netzspannung, oder Zwölf (12) RUSH Multibeam 2 bei 200-240 V Netzspannung miteinander. - Seite 14 Das eingebaute Mikrophon nimmt das Musiksignal für den Musiktrigger im Show-Modus auf. 8 - Sicherung Die träge 6,3A-Sicherung F1 befindet sich in einem Sicherungshalter neben dem Netzeingang. 9 – Ankerpunkt für das Fangseil Verwenden Sie nur diesen Ankerpunkt für die Befestigung des Fangseils. RUSH Multibeam 2 Bedienungsanleitung...
-
Seite 15: Datenverbindung
Der Abschlussstecker, ein XLR-Stecker mit einem 120 Ohm / 0,25W - Widerstand zwischen den Pins 2 und 3, „saugt“ das Signal auf und verhindert so Reflexionen in der Datenkette. Bei Verwendung eines Splitters muss jeder Zweig der Datenkette abgeschlossen werden. RUSH Multibeam 2 Bedienungsanleitung... -
Seite 16: Anschluss Der Dmx Datenleitung
1. Schließen Sie den Datenausgang der Steuerung an den Dateneingang (XLR-Stecker) des ersten Gerätes der Linie an. 2. Verbinden Sie den DMX-Ausgang des ersten Gerätes mit dem DMX- Eingang des nächsten Gerätes. Stecken Sie einen DMX Abschlussstecker in den Datenausgang des letzten Gerätes jeder Datenlinie. RUSH Multibeam 2 Bedienungsanleitung... -
Seite 17: Einrichten Des Geräts
Adressraum verfügen. Zwei Geräten des gleichen Typs können gleiche Startadressen zugewiesen werden, wenn sie sich identisch verhalten sollen. Identische Adressen sind sinnvoll, wenn, besonders in Verbindung mit Pan- und Tilt-Invertierung, symmetrisches Verhalten erwünscht ist, oder zu Diagnosezwecken. RUSH Multibeam 2 Bedienungsanleitung... -
Seite 18: Show-Einstellungen
Slave 2 – das Gerät ruft eine andere Sequenz wie der Master auf. Die Szenenwechsel sind synchron. 4. Bestätigen Sie die Auswahl mit ENTER (oder brechen Sie mit MENU ab). Show-Einstellungen Der DMX Status bestimmt das Standalone-Verhalten des Geräts, wenn es eingeschaltet ist, aber kein DMX-Signal empfängt. RUSH Multibeam 2 Bedienungsanleitung... - Seite 19 Die Beleuchtung kann automatisch gedimmt werden, wenn für längere Zeit keine Tasten gedrückt werden: 1. Wählen Sie BACK LIGHT und drücken Sie ENTER. 2. Wählen Sie mit DOWN und UP die Option LED OFF (die Beleuchtung bleibt) oder ON (automatisches Ausschalten der Beleuchtung). RUSH Multibeam 2 Bedienungsanleitung...
-
Seite 20: Geräte-Einstellungen
Der Test ruft alle Funktionen auf, die über das Gerätemenü ansprechbar sind. Auto Test Auto Test führt einen Test aller Gerätefunktionen aus: 1. Wählen Sie AUTO TEST und drücken Sie ENTER. Der Test startet. 2. MENU beendet den Test und verlässt das Menü. RUSH Multibeam 2 Bedienungsanleitung... -
Seite 21: Geräte-Informationen
2. Mit MENU gelangen Sie zur nächst höheren Menü-Ebene. Funktionen oder Effekte initialisieren Beim Einschalten des Geräts werden alle Funktionen initialisiert. Die können jederzeit einen Reset ausführen: 1. Wählen Sie RESET 2. Bestätigen Sie die Auswahl mit ENTER (oder brechen Sie mit MENU ab). RUSH Multibeam 2 Bedienungsanleitung... -
Seite 22: Effekte
Die Helligkeit aller Strahlen kann von 0 – 100% Helligkeit eingestellt werden. Individuelle RGBW Farbsteuerung Die Helligkeit der Farben rot, grün, blau und weiß kann für jeden der 10 LED- Lichtstrahlen individuell eingestellt werden. Die Pixel werden per DMX in der unten gezeigten Reihenfolge gesteuert: RUSH Multibeam 2 Bedienungsanleitung... -
Seite 23: Wartung
Einsatzbedingungen ab. Es ist deswegen unmöglich, feste Intervalle anzugeben. Häufige Reinigung kann bei folgenden Umgebungsbedingungen erforderlich sein: Einsatz von Dunst- oder Nebelmaschinen. Hohe Strömungsgeschwindigkeiten (z.B. neben Aus- und Einlässen von Klimaanlagen). RUSH Multibeam 2 Bedienungsanleitung... -
Seite 24: Ersetzen Der Hauptsicherung
1. Trennen Sie das Gerät vom Netz und lassen Sie es mindestens 15 min abkühlen. 2. Öffnen Sie den Sicherungshalter mit einem großen Schlitzschrauben- dreher und entfernen Sie die defekte Sicherung. 3. Die Ersatzsicherung muss identische Kennwerte aufweisen. 4. Schließen Sie den Sicherungshalter, bevor Sie das Gerät einschalten. RUSH Multibeam 2 Bedienungsanleitung... -
Seite 25: Dmx Protokoll
0-255 Rote LED 2 - 0-100% 0-255 Grüne LED 2 - 0-100% 0-255 Blaue LED 2 - 0-100% 0-255 Weiße LED 2 - 0-100% 0-255 Rote LED 3 - 0-100% 0-255 Grüne LED 3 - 0-100% RUSH Multibeam 2 Bedienungsanleitung... - Seite 26 0-255 Blaue LED 9 - 0-100% 0-255 Weiße LED 9 - 0-100% 0-255 Rote LED 10 - 0-100% 0-255 Grüne LED 10 - 0-100% 0-255 Blaue LED 10 - 0-100% 0-255 Weiße LED 10 - 0-100% RUSH Multibeam 2 Bedienungsanleitung...
-
Seite 27: Gerätemenü
Tilt invertieren, LED-Leiste 1 Tilt 2 Inverse Yes/No Tilt invertieren, LED-Leiste 2 Yes/No Reverse LED-Sequenz invertieren Auto Test Test aller Funktionen Aktuelle Gerätetemperatur Temp anzeigen Fixture Hours Betriebsstundenzähler Software Version Installierte Software-Version Reset Yes/No Reset aller Effekte RUSH Multibeam 2 Bedienungsanleitung... -
Seite 28: Fehlerbehebung
Falsche DMX Adresse Siehe nächsten Punkt. nicht oder mit oder Fehler im DMX Unterbrechungen Netzwerk. auf das DMX Signal. Schrittmotor oder Kabel Wenden Sie sich an Ihren zwischen Basis und RUSH by Martin Händler. LED-Leiste defekt. RUSH Multibeam 2 Bedienungsanleitung... - Seite 29 Linie prüfen. Polarität der DMX Verbinder aller Geräte und Leitungen der DMX Linie prüfen. Gerät probeweise an einer anderen DMX Steuerung testen. Geräteposition verändern, wenn sich das Gerät sehr nahe an einer nicht abgeschirmten Hochspannungsleitung befindet. RUSH Multibeam 2 Bedienungsanleitung...
-
Seite 30: Technische Daten
Optik und photometrische Daten Lichtquelle ..........10 x 10 W RGBW Cree XM L-LEDs Minimale LED Lebensdauer..... 50 000 h (>70% Anfangshelligkeit)* Streuwinkel..................... 8° *Herstellerangabe Konstruktion Farbe ....................Schwarz Gehäuse ..........Schlagzäher, flammwidriger Kunststoff Schutzart ....................IP 20 RUSH Multibeam 2 Bedienungsanleitung... - Seite 31 PowerCon Verbindern, 2,25 m ........Artikelnr. 11541510 Netzausgang zu Netzeingang, 14 AWG, SJT, 1,5 mm², H05VV-F, mit PowerCon Verbindern, 3,25 m ........Artikelnr. 11541511 Netzverbinder Neutrik PowerCon NAC3FCA Kabelbuchse, blau ............. Artikelnr. 05342804 Neutrik PowerCon NAC3FCB Kabelstecker, hellgrau ............Artikelnr. 05342805 RUSH Multibeam 2 Bedienungsanleitung...
- Seite 32 RUSH Multibeam 2™ im Transportkarton, US Modell..Artikelnr. 90480035 Änderung vorbehalten. Die neuesten Spezifikationen finden Sie unter www.martin.com Entsorgung dieses Produktes RUSH by Martin™ Produkte werden, wo zutreffend, in Übereinstimmung mit der Richtlinie 2012/19/EC des europäischen Parlaments und der WEEE-Richtlinie (Waste Electrical and Electronic Equipment) der EU gefertigt.
- Seite 36 Innovation Quality Performance...
