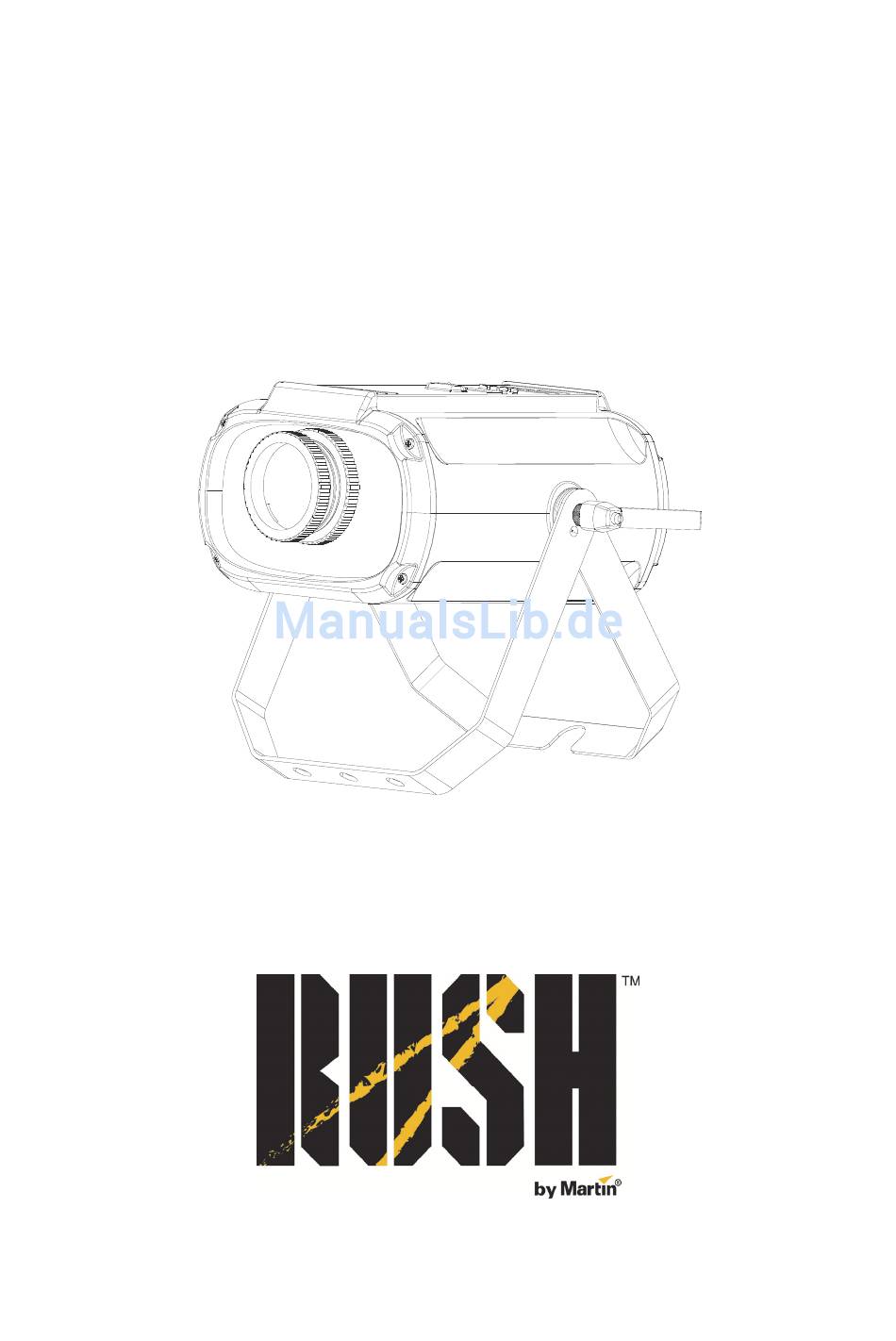

- Seite 1 RUSH DC 1 Aqua Bedienungsanleitung Professional Entertainment Technology...
- Seite 2 Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. Das Martin Logo, das RUSH by Martin Logo, die Bezeichnung “RUSH by Martin” der Name Martin und alle anderen Warenzeichen in diesem...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..................5 Einführung ....................... 10 Inbetriebnahme ................... 10 Montage ......................11 Befestigung des Gerätes an einer Oberfläche ..........11 Befestigung des Gerätes an einer Struktur ..........11 Sichern des Gerätes mit einem Fangseil ............ 12 Netzspannung ....................13 Durchschleifen der Netzspannung .............. - Seite 4 DMX Protokoll ....................25 Gerätemenü ....................27 Fehlerbehebung ....................29 Technische Daten ................... 30...
-
Seite 5: Sicherheitshinweise
Wartung des Gerätes haben, wenden Sie sich bitte an Ihren Martin™ Distributor (siehe www.martin.com/distributors) oder rufen die Martin™ 24h Service Hotline unter +45 8740 0000 an. Beachten Sie bei der Installation, dem Betrieb und der Reparatur des Gerätes alle einschlägigen lokalen Gesetze, Vorschriften und Normen. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 6: Schutz Vor Elektrischen Schlägen
Reparaturversuche, da dies ein Sicherheitsrisiko darstellt und entstehende Schäden von der Gewährleistung ausgeschlossen sind. Verwenden Sie RUSH by Martin™ Produkte nur, wie in dieser Anleitung beschrieben. Nicht bestimmungsgemäßer Gebrauch stellt ein Sicherheitsrisiko dar und kann Schäden verursachen, die von der Gewährleistung ausgeschlossen sind. - Seite 7 Geräte über den MAINS OUT Anschluss mit dem MAINS IN Anschluss eines weiteren Gerätes verbinden. Verbinden Sie jedoch nicht mehr als: • zwölf (12) RUSH DC1 Aqua bei 100-120 V Netzspannung, oder • achtundzwanzig (28) RUSH DC1 Aqua bei 200-240 V Netzspannung miteinander.
- Seite 8 Augen der anwesenden Personen durch helle Umgebungs- beleuchtung. Dadurch verringert sich der Pupillendurchmesser. Schutz vor Verletzungen Befestigen Sie das Gerät während des Gebrauchs sicher an einer festen Oberfläche oder tragenden Struktur. Bewegen Sie das Gerät während des Gebrauchs nicht. RUSH DC1 Aqua Bedienungsanleitung...
- Seite 9 Trennen Sie das Gerät sofort vom Netz, wenn während des Betriebes Probleme auftreten. Verwenden Sie kein Gerät, das offensichtlich beschädigt ist. Verändern Sie das Gerät nur, wie in dieser Anleitung beschrieben. Verwenden Sie nur Original RUSH by Martin™ Ersatzteile und Zubehör. RUSH DC1 Aqua Bedienungsanleitung...
-
Seite 10: Einführung
Einführung Der RUSH DC 1 Aqua™ ist ein dynamischer Lichteffekt für die Projektion von Wassereffekten. Er verfügt über eine 75 W Hochleistungs-LED-Lichtquelle hoher Lebensdauer. Neben einstellbaren Wassereffekten verfügt der DC 1 Aqua über ein Farbrad mit 5 Farben und einen Vollbereichsdimmer. Das Gerät ist stabil, leicht und kompakt. -
Seite 11: Montage
Befestigungsarten verwenden Sie geschlossene Klemmen (siehe Abbildung rechts). Montage an einer Truss: 1. Die tragende Struktur muss mindestens für das 10fache Gewicht aller montierten Geräte ausgelegt sein. 2. Sperren Sie den Arbeitsbereich während der Montage ab. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 12: Sichern Des Gerätes Mit Einem Fangseil
Fangseil durch die Öse an der Rückseite des Gerätes (siehe 3 in der Abbildung auf Seite 13) und um einen sicheren, zweiten Ankerpunkt. Führen Sie das Fangseil nicht um den Bügel des Gerätes, da das Gerät abstürzen kann, wenn sich der Bügel löst. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 13: Netzspannung
Grün Braun Blau Gelb / Grün Das Gerät verfügt über ein automatisch anpassendes Netzteil für die Span- nungsbereiche 100 – 120 V oder 200 – 240 V, 50/60 Hz. Verwenden Sie keine Spannungsquellen außerhalb dieser Bereiche. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 14: Durchschleifen Der Netzspannung
MAINS IN Anschluss eines weiteren Gerätes verbinden. Verbinden Sie mit Netzleitungen mit 1,5 mm² Aderquerschnitt jedoch nicht mehr als: • zwölf (12) RUSH DC1 Aqua bei 100-120 V Netzspannung, oder • achtundzwanzig (28) RUSH DC1 Aqua bei 200-240 V Netzspannung miteinander. -
Seite 15: Geräteübersicht
Kehrt zur höheren Menü-Ebene zurück, oder MENU • Halten, um das Menü zu verlassen (nach kurzer Zeit ohne Tastendruck wird das Menü automatisch verlassen) DOWN Im Menü nach unten gehen Im Menü nach oben gehen ENTER Auswahl bestätigen RUSH DC1 Aqua Bedienungsanleitung... - Seite 16 Netzleitungen für diesen Zweck und beachten Sie die Sicherheitshinweise. 7 - Sicherung Die träge 3,15 A-Gerätesicherung befindet sich in einem Sicherungshalter neben dem Display. 8 - Ankerpunkt für das Fangseil Befestigen Sie an dieser Öse das Fangseil. RUSH DC1 Aqua Bedienungsanleitung...
-
Seite 17: Datenverbindung
Um eine Datenlinie aufzuteilen, müssen Sie Splitter wie z.B. den Martin DMX 5.3 Splitter™ oder Martin RDM 5.5 Splitter™ verwenden. Schließen Sie die Datenkette durch Montage eines Abschlusssteckers am Datenausgang des letzten Geräts in der Datenkette ab. Der Abschlussstecker, ein XLR-Stecker RUSH DC1 Aqua Bedienungsanleitung... -
Seite 18: Anschluss Der Dmx Datenleitung
Gerät in der DMX Datenlinie sollte die DMX Adresse 14 zugewiesen werden. Zwei Geräten des gleichen Typs können gleiche Startadressen zugewiesen werden, wenn sie sich identisch verhalten sollen. Identische Adressen sind sinnvoll, wenn symmetrisches Verhalten erwünscht ist, oder zu Diagnosezwecken. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 19: Show-Modus (Standalone-Betrieb)
Geräte als Slave 1 oder Slave 2 ein. 2. Verbinden Sie die Geräte mit DMX Datenleitungen. 3. Wählen Sie am Mastergerät die Show, die es im Show-Modus aufrufen soll (siehe „Show-Modus“ weiter oben). 4. Stellen Sie sicher, dass die Geräte kein DMX-Signal empfangen. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 20: Hintergrundbeleuchtung Des Displays
1. Wählen Sie AUTO TEST und drücken Sie ENTER zur Bestätigung. Der Test startet. 2. MENU beendet den Test. Temperaturanzeige Anzeigen der Elektroniktemperatur: 1. Wählen Sie FIXTURE TEMP und drücken Sie ENTER. Im Display erscheint die aktuelle Gerätetemperatur. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 21: Betriebsstunden Des Gerätes
Sie können manuell einen Reset auslösen: 1. Wählen Sie RESET und drücken Sie ENTER (oder drücken Sie MENU, um den Vorgang abzubrechen). 2. Der Reset dauert ungefähr 20 s. Danach ruft das Gerät die letzten Einstellungen auf. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 22: Effekte
Die Helligkeit kann von 0 – 100% eingestellt werden. Fokus Der Wasser-Effekt sieht besonders realistisch aus, wenn die Projektion etwas unscharf ist. Die Abbildungsschärfe kann manuell mit dem Fokusring (in der Abbildung mit einem Pfeil markiert) eingestellt werden. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 23: Wartung
Wenn ein oder mehrere Faktoren auftreten, sollten Sie die Verschmutzung des Gerätes nach 100 Betriebsstunden prüfen. Wiederholen Sie die Prüfung regelmäßig. Dadurch können Sie geeignete Reinigungsintervalle ermitteln. Wenden Sie sich im Zweifelsfall zur Unterstützung an Ihren RUSH by Martin™ Händler. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 24: Ersetzen Der Hauptsicherung
1. Trennen Sie das Gerät vom Netz und lassen Sie es mindestens 10 min abkühlen. 2. Öffnen Sie den Sicherungshalter und entfernen Sie die defekte Sicherung. Die Ersatzsicherung muss identische Kennwerte aufweisen. 3. Schließen Sie den Sicherungshalter, bevor Sie das Gerät einschalten. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 25: Dmx Protokoll
181-185 Farbe 5 186-192 Open Kontinuierliche Drehung 193-214 Drehung im UZ, schnell → langsam 215-221 Stop (Rad stoppt auf aktueller Position) 222-243 Drehung gegen UZ, langsam → schnell Zufällige Farben 244-247 Schnell 248-251 Mittel 252-255 Langsam RUSH DC1 Aqua Bedienungsanleitung... - Seite 26 Drehung im UZ, schnell → langsam 121-134 Stop 135-245 Drehung gegen UZ, langsam → schnell 246-255 Stop Wellen-Effektrad 2 Blackout 10-120 Drehung im UZ, schnell → langsam 121-134 Stop 135-245 Drehung gegen UZ, langsam → schnell 246-255 Stop RUSH DC1 Aqua Bedienungsanleitung...
-
Seite 27: Gerätemenü
246-255 Stop 000-009 Stop 010-120 Drehung im ZU schnell > langsam Wave effect 2 (000 - 255) 121-134 Stop 135-245 Drehung gegen ZU, langsam > schnell 246-255 Stop Dimmer (000 - 255) Geschlossen 0% > offen 100% RUSH DC1 Aqua Bedienungsanleitung... - Seite 28 Menü Option / Einstellung Erklärung Auto Test Selbsttest Fixture Anzeige der Gerätetemperatur Temp. Fixture Betriebsstunden des Gerätes Hours Software Installierte Firmware-Version Version Reset Reset RUSH DC1 Aqua Bedienungsanleitung...
-
Seite 29: Fehlerbehebung
DMX Steuerung testen. Geräteposition verändern, wenn sich das Gerät sehr nahe an einer nicht abgeschirmten Hochspannungsleitung befindet. Probleme im Master Falsche Geräte- Geräte-Einstellung prüfen. / Slave / Modus Einstellung. Die Geräte empfangen DMX-Signal stoppen. ein DMX-Signal. RUSH DC1 Aqua Bedienungsanleitung... -
Seite 30: Technische Daten
Optik und photometrische Daten Lichtquelle .............. 75 W LED-Engine (weiß) Streuwinkel ....................40° Minimale LED Lebensdauer* ....50 000 h (>70% Anfangslichtstrom) *Nach Angaben des LED-Herstellers und unter dessen Testbedingungen Konstruktion Farbe ....................Schwarz Schutzart ....................IP20 RUSH DC1 Aqua Bedienungsanleitung... -
Seite 31: Anschlüsse
US Sicherheit ................... UL 1573 US EMV ................ FCC Part 15 Class A Kanada Sicherheit ............CSA C22.2 No. 166 Kanada EMV ..............ICES-003 Class A Australien/NZ ................. C-TICK N4241 Lieferumfang Netzkabel, 1,5 m, ohne Netzstecker RUSH DC1 Aqua Bedienungsanleitung... -
Seite 32: Verwandte Produkte
