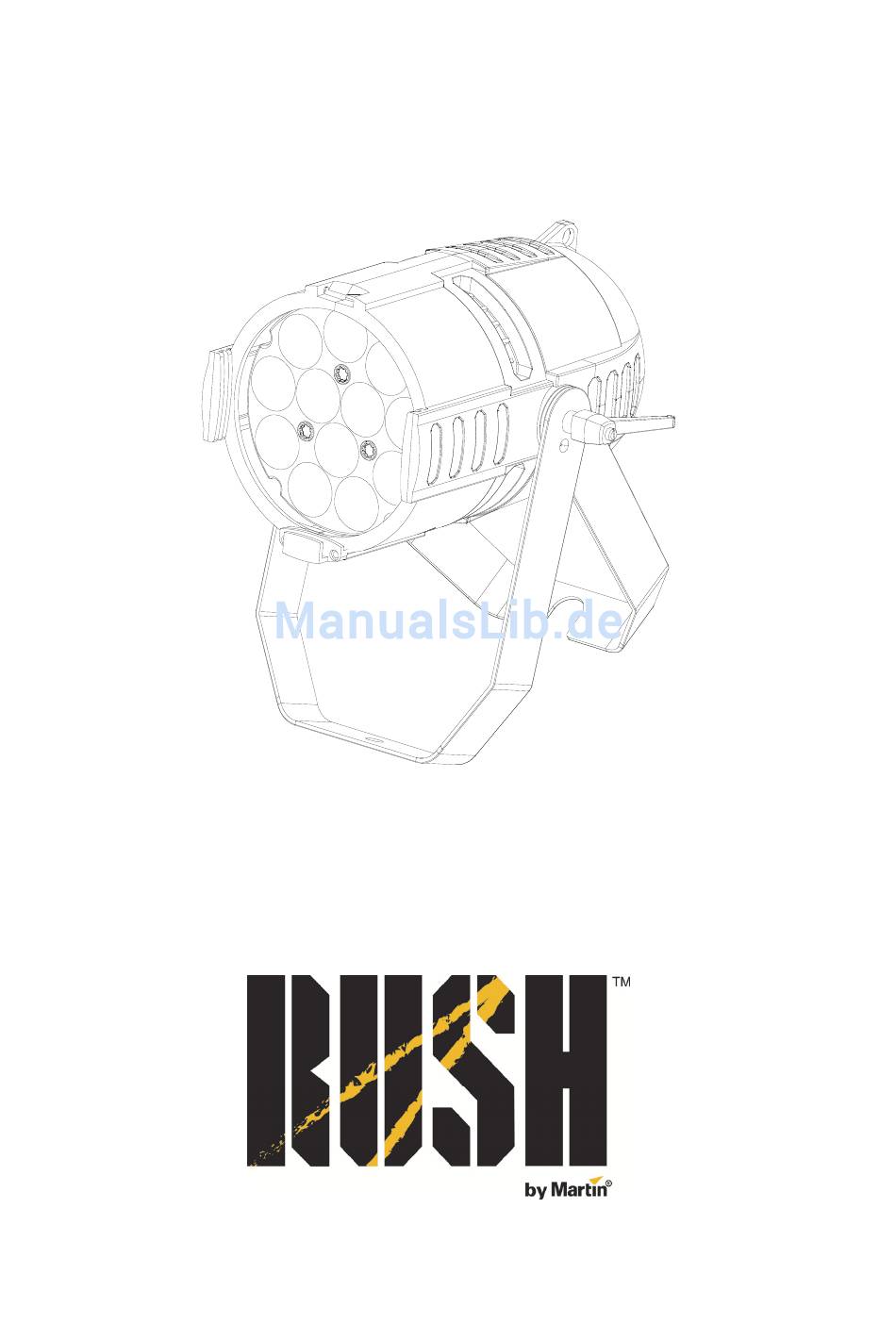

- Seite 1 PAR 2 CT Zoom Bedienungsanleitung...
- Seite 2 Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Infor- mationen entstehen, haftbar gemacht werden. Das Martin Logo, das RUSH by Martin Logo, die Bezeichnung “RUSH by Martin” der Name Martin und alle anderen Warenzeichen in diesem Doku-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..................4 Einführung ......................9 Inbetriebnahme ..................... 9 Montage ......................10 Befestigung des Gerätes an einer Oberfläche ..........10 Montage des Gerätes an einer Truss ............10 Sichern des Gerätes mit einem Fangseil ............ 11 Netzspannung ....................11 Durchschleifen der Netzspannung .............. -
Seite 4: Sicherheitshinweise
Version dieser Anleitung und weitere Informationen über dieses und andere Produkte von Martin™. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren RUSH by Martin™ Händler (unter www.martin.com/distributors finden Sie nähere RUSH PAR 2 CT Zoom... -
Seite 5: Schutz Vor Elektrischem Schlag
Geräte ausgelegt sein – beachten Sie dies besonders, wenn Sie mehrere Geräte mit Netzein- und – ausgang miteinander verbinden. Die mitgelieferte Netzleitung ist für 6 A Stromaufnahme ausgelegt und kann nur ein Gerät sicher mit Netzspannung RUSH PAR 2 CT Zoom Bedienungsanleitung... - Seite 6 Sie mehrere Geräte über den MAINS OUT Anschluss mit dem MAINS IN Anschluss eines weiteren Gerätes verbinden. Verbinden Sie jedoch nicht mehr als: • acht (8) RUSH PAR 2 bei 100-120 V Netzspannung, oder • achtzehn (18) RUSH PAR 2 bei 200-240 V Netzspannung miteinander.
- Seite 7 Sie, wie in dieser Anleitung beschrieben, eine zweite Absturzsicherung verwenden, die das Gerät bei Versagen der primären Befestigung sicher halten kann (z.B. ein Fangseil, das durch Institutionen wie den TÜV geprüft wurde). RUSH PAR 2 CT Zoom Bedienungsanleitung...
- Seite 8 Betriebes Probleme auftreten. Verwenden Sie kein Gerät, das offensichtlich beschädigt ist. Verändern Sie das Gerät nur, wenn die Veränderung in dieser Anleitung beschrieben wird. Verwenden Sie nur Original RUSH by Martin™ Ersatzteile und Zubehör. Überlassen Sie alle Arbeiten, die nicht in dieser Anleitung beschrieben werden, qualifizierten Technikern.
-
Seite 9: Einführung
Netzstecker finden Sie im Abschnitt „Netzspannung“ auf Seite 11. 4. Die örtliche Netzspannung und –frequenz muss für das Gerät geeignet sein. 5. Prüfen Sie auf der RUSH support website unter www.martin.com, ob Sie die neueste Anleitung besitzen und ob neue technische Hinweise zum Gerät vorliegen. -
Seite 10: Montage
Klemmen, z.B. G-Klemmen, verwenden, wenn das Gerät senkrecht nach unten hängt. Wenn das Gerät in einer anderen Orientierung befestigt wird, müssen Sie geschlossene Klemmen, z.B. Halfcoupler (siehe Bild rechts) zur Befestigung verwenden. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 11: Sichern Des Gerätes Mit Einem Fangseil
Sie bitte die Hinweise im Abschnitt „Durchschleifen der Netzspannung“ auf Seite 12. Zum Schutz vor elektrischem Schlag muss das Gerät elektrisch geerdet werden. Verwenden Sie nur Spannungsquellen, die mit einer Sicherung und einem Fehlerstrom-Schutzschalter (RCD) abgesichert sind. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 12: Durchschleifen Der Netzspannung
(siehe „Zubehör” auf Seite 30). Mit diesen Leitungen können Sie mehrere Geräte über den MAINS OUT Anschluss mit dem MAINS IN Anschluss eines weiteren Gerätes verbinden: • acht (8) RUSH PAR 2 CT Zoom bei 100-120 V Netzspannung, oder • sechzehn (16) RUSH PAR 2 CT Zoom bei 200-240 V Netzspannung miteinander. - Seite 13 Kehrt zur höheren Menü-Ebene zurück, oder • Halten, um das Menü zu verlassen DOWN Im Menü nach unten gehen Im Menü nach oben gehen ENTER Auswahl bestätigen 4 – 5-poliger DMX Ein- und Ausgang RUSH PAR 2 CT Zoom Bedienungsanleitung...
-
Seite 14: Datenverbindung
Die Zahl der Geräte in einer Datenlinie ist durch die Zahl der Kanäle, die jedes Gerät belegt, begrenzt. Eine DMX Datenlinie stellt 512 DMX Kanäle zur Verfügung. Wir empfehlen, nicht mehr als 32 Geräte in einer Datenlinie miteinander zu verbinden. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 15: Tipps Zum Aufbau Einer Zuverlässigen Datenverbindung
Datenausgang des letzten Gerätes jeder Datenlinie. Einrichten des Gerätes Dieser Abschnitt beschreibt die Funktionen des Gerätes, ihre Einstellung und Auswirkung auf das Geräteverhalten. Die Einstellungen werden über das Gerätemenü vorgenommen und bleiben beim Ausschalten erhalten. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 16: Verwendung Des Gerätemenüs
• MODUS 3: INVERSE SQUARE LAW – Die Steuerung des Dimmers ist im unteren Bereich niedriger, im oberen Bereich höher aufgelöst. • MODUS 4: S-CURVE – Die Steuerung des Dimmers ist im unteren und RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 17: Blackout Oder Hold Bei Ausfall Des Dmx Signals
2. Wählen Sie mit DOWN und UP die Option ON (Displaybeleuchtung bleibt an) oder OFF (Displaybeleuchtung erlischt, wenn kurze Zeit keine Tasten des Gerätemenüs gedrückt werden). Bestätigen Sie die Auswahl mit ENTER (Abbruch mit MENU). RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 18: Dimmergeschwindigkeit
4. Bestätigen Sie die Auswahl mit ENTER. Der Effekt wird aktiviert. Drücken Sie MENU, um den Vorgang ohne Änderung abzubrechen. 5. Nach der Bestätigung einer Auswahl mit ENTER drücken Sie MENU, um zur nächst höheren Menüebene zu gelangen. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 19: Einstellungen Des Lüfters
Verlassen Sie das Menü MANUAL TEST, um die Steuerung per DMX zu ermöglichen. Geräteinformationen Temperaturanzeige Anzeigen der Temperatur der Elektronik des Gerätes: • Wählen Sie TEMP und drücken Sie ENTER. Im Display erscheint die aktuelle Gerätetemperatur. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 20: Betriebsstunden Des Gerätes
Das Gerät initialisiert sich bei jedem Einschalten. Sie können es auch manuell initialisieren: 1. Wählen Sie RESET und drücken Sie ENTER, um die Initialisierung zu starten. 2. Das Gerät führt einen Reset aus. Warten Sie, bis der Reset beendet ist. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 21: Effekte
Die Helligkeit kann über den elektronischen Dimmer von 0-100% eingestellt werden. Shutter Der Shutter ermöglicht schlagartige Helligkeitsänderungen und Blitzeffekte mit unterschiedlicher und zufälliger Geschwindigkeit. Zoom Der Streuwinkel kann von 10° - 60° eingestellt werden. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 22: Wartung
Wenn ein oder mehrere Faktoren auftreten, sollten Sie die Verschmutzung des Gerätes nach 100 Betriebsstunden prüfen. Wiederholen Sie die Prüfung regelmäßig. Dadurch können Sie geeignete Reinigungsintervalle ermitteln. Wenden Sie sich im Zweifelsfall zur Unterstützung an Ihren RUSH by Martin Händler. Verwenden Sie keine Lösungsmittel oder abrasive Substanzen und wenden Sie nur leichten Druck an. -
Seite 23: Ersetzen Der Sicherung
Schäden von der Garantie ausgeschlossen sind. Die Installation, Reparatur- und Wartungsarbeiten können weltweit durch die Martin Professional Service-Organisation und ihren autorisierten Vertretern vor Ort ausgeführt werden. Dadurch stellen Sie sicher, immer die optimale und RUSH PAR 2 CT Zoom Bedienungsanleitung... - Seite 24 Wartung Ihrer Geräte während der gesamten Lebensdauer zu bekommen. Wenden Sie sich für mehr Informationen an Ihren RUSH by Martin Händler. Unternehmen Sie keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt und entstehende Schäden von der Garantie ausgeschlossen sind. Alle nicht in dieser Anleitung beschriebenen Arbeiten müssen von autorisierten RUSH by...
-
Seite 25: Dmx Protokoll
0-255 Kaltweiß 0 100% Fade 0-26 Farbtemperatur deaktiviert 27-72 Farbtemperatureinstellung von 2700K bis 7800K in 100K-Schritten (ca., Kanäle für Fade kalt- und warmweiße LEDs deaktiviert) 73-255 7800K 0-255 Zoom weit eng Fade RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 26: Gerätemenü
Manuelle Einstellung aller Effekte Manual test Zoom Programmierung der Standalone- Szene Dimmer Strobe Auto Test Automatischer Test aller Effekte Temp Temperaturanzeige Fan mode Lüfterverhalten einstellen Auto Fixture time Betriebsstundenanzeige Firmware Installierte Firmware-Version Version Reset Rest auslösen RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 27: Fehlerbehebung
Polarität der DMX Verbinder aller Geräte und Leitungen der DMX Linie prüfen. Gerät probeweise an einer anderen DMX Steuerung testen. Geräteposition verändern, wenn sich das Gerät sehr nahe an einer nicht abgeschirmten Hochspannungsleitung befindet. RUSH PAR 2 CT Zoom Bedienungsanleitung... -
Seite 28: Technische Daten
