Teil 3: Funktionen:

3.1 Anschlüsse, Bedien- und Anzeigeelemente:

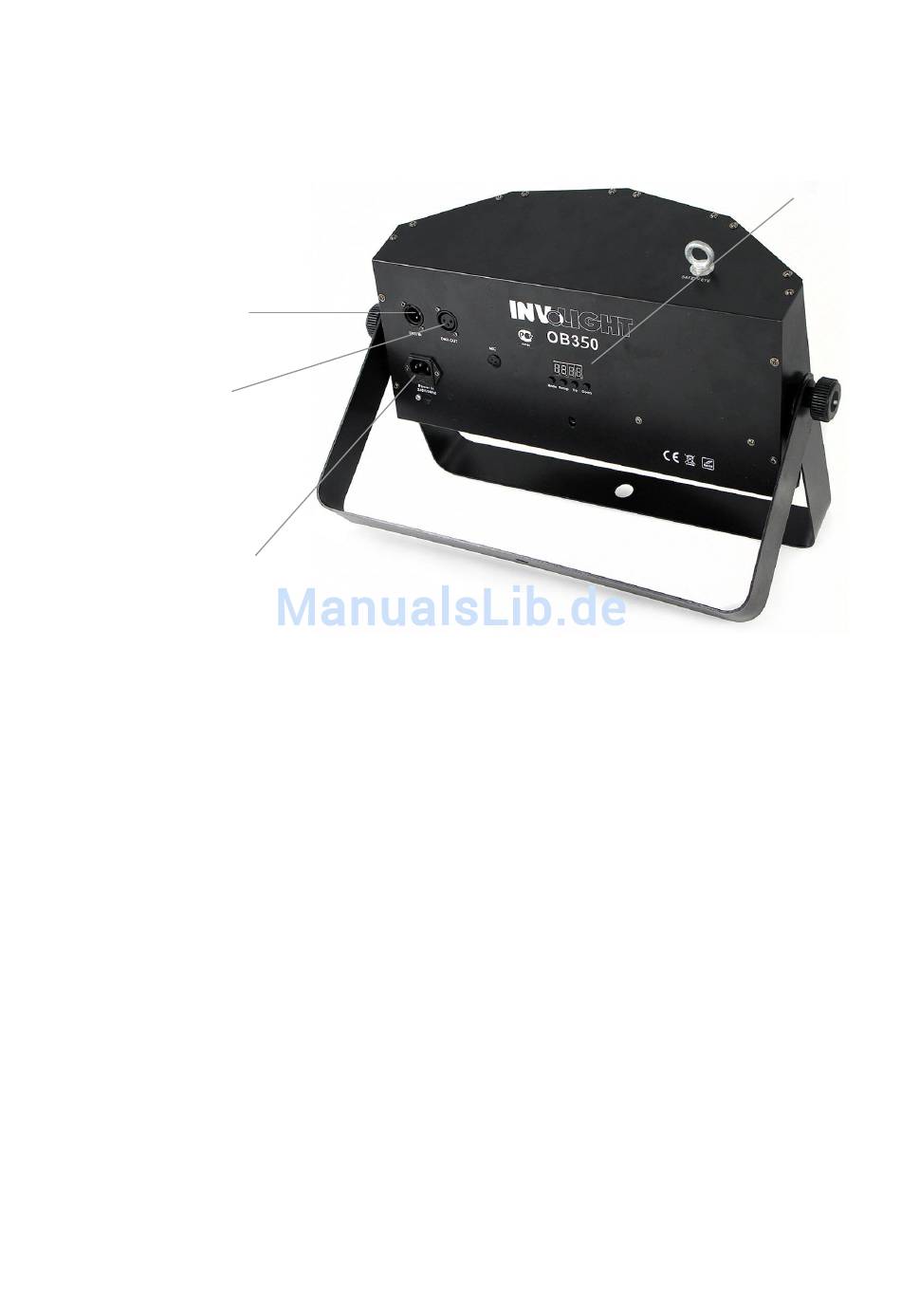

Rückseite:
1. LED Display
2. DMX-Eingang
3. DMX-Ausgang
4. Netzstecker mit Sicherungshalter
1. LED Display:
Das vierstellige LED-Display zeigt die Betriebsart und weitere Systeminformationen an
Taste MODE: Auswählen der verschiedenen Betriebsarten.
Taste ENTER: Bestätigen von Programmauswahl und Wertänderungen.
Tasten UP und DOWN: Auswahl eines Programmes, ändern der Programmgeschwindigkeit und DMX-Adresse.
2. DMX-Eingang:
3-polige, männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-
Mischpult).
3. DMX-Ausgang:
3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
4. Netzstecker mit Sicherungshalter:
IEC Netzbuchse mit integriertem Sicherungshalter. Anschluss über
das mitgelieferte IEC-Netzkabel.
Das Gerät kann im automatischen, musikgesteuerten oder im DMX-Modus betrieben werden. Weiterhin können
alle 3 Farben (Rot/Grün/Blau) frei eingestellt werden. Sie können die verschiedenen Betriebsarten und über das
On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen über 7 oder 26 Kanäle
gesteuert. Sie können den „OB350" mit jedem handelsüblichen DMX-Controller steuern.
3.2 Betriebsarten und Einstellung des On-Board Menüs:
Der „OB350" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abbildung
eingestellt werden können. Drücken Sie zunächst immer‎ „Mode"‎ so‎ oft,‎ bis‎ die
der Gehäuserückseite)
einzustellende Funktion erreicht ist. Mit‎„Setup"‎gelangen‎Sie‎zu‎den‎einzelnen,‎einstellbaren‎Werten.‎Stellen Sie
dann‎mit‎„Up"‎und‎„Down"‎die‎gewünschten‎Werte‎ein.‎Machen‎Sie‎sich‎mit‎diesen‎Einstellungen‎vertraut,‎um‎das‎
Gerät optimal bedienen zu können. Sie können folgende Modi und Funktionen einstellen:
Eingebaute Programme abspielen:
Drücken‎Sie‎die‎Taste‎„Mode"‎bis‎das‎Display‎„Pr.01"‎anzeigt.‎Nun‎spielt‎das‎Gerät‎das‎Automatikprogramm 1 ab.
Sie können insgesamt 22 automatische Programmabläufe einstellen. Dazu wählen Sie das Programm einfach mit
den‎ „Up"‎ und‎ „Down"‎ Tastern‎ aus.‎ Die‎ Automatikprogramme‎können‎ in der Geschwindigkeit eingestellt werden:
Drücken‎Sie‎„Setup"‎und‎das‎Display‎ zeigt‎„SP.00".‎Mit‎„Up"‎oder‎„Down"‎können Sie dann die Geschwindigkeit
der LED Musterwechsel beeinflussen.
