Herstellen der seriellen Verbindung
Überprüfen Sie vor der seriellen MCU-Aktualisierung, ob Sie eine geeignete Verbindung zur rPDU herstellen können.
So stellen Sie eine serielle Verbindung zwischen der rPDU und einem PC her:
1
Nehmen Sie das RJ-45/DB-9 (RS-232)-Kabel zur Nutzung dieser Verbindung zur Hand (im Lieferumfang
enthalten).
2
Vergewissern Sie sich, dass das serielle RS-232-Kabel am COM-Anschluss des PC angeschlossen ist.
3
Schließen Sie das serielle Kabel über den RJ-45-Stecker am seriellen Anschlussport der rPDU an
(siehe Abbildung 26).

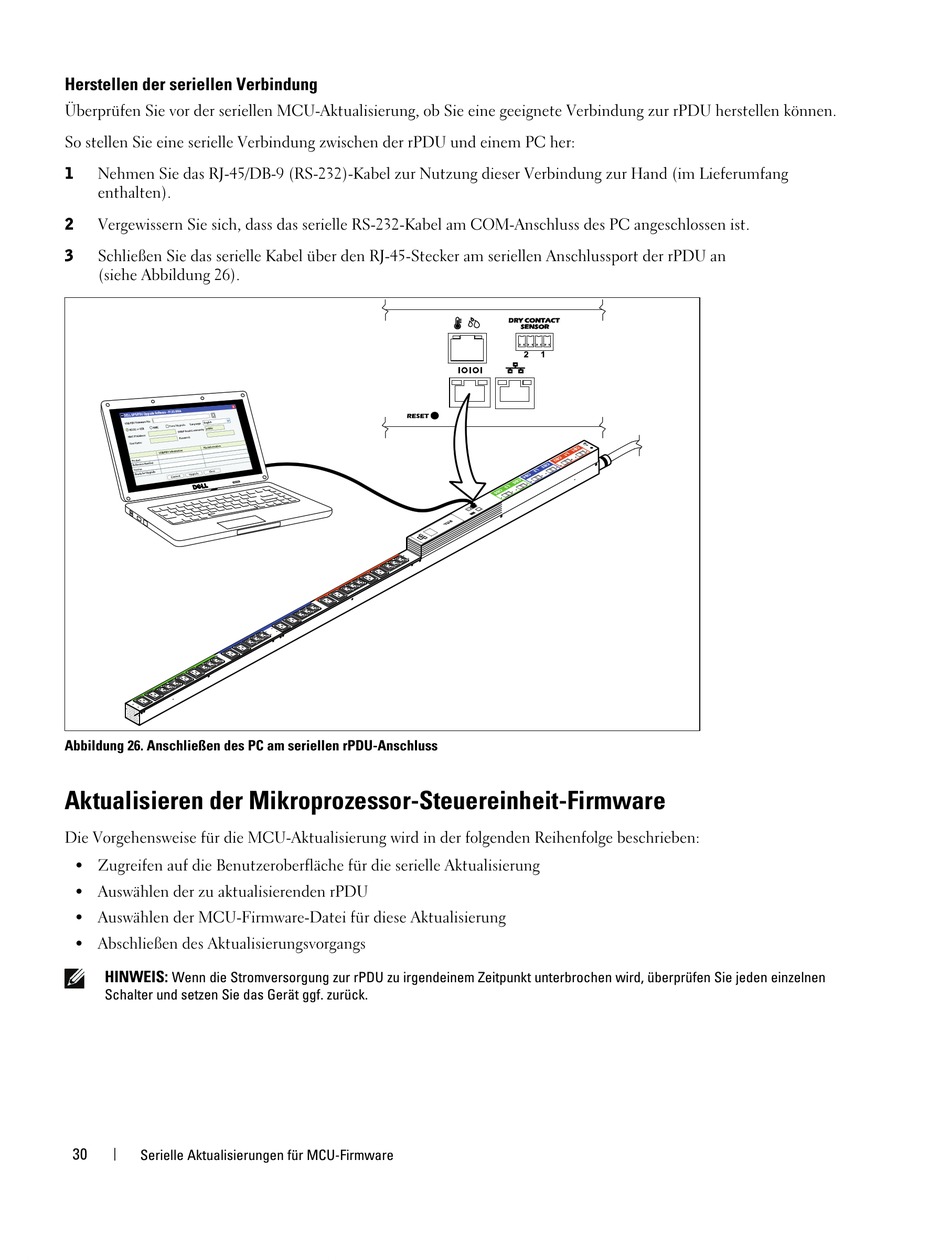

Abbildung 26. Anschließen des PC am seriellen rPDU-Anschluss
Aktualisieren der Mikroprozessor-Steuereinheit-Firmware
Die Vorgehensweise für die MCU-Aktualisierung wird in der folgenden Reihenfolge beschrieben:
S Zugreifen auf die Benutzeroberfläche für die serielle Aktualisierung
S Auswählen der zu aktualisierenden rPDU
S Auswählen der MCU-Firmware-Datei für diese Aktualisierung
S Abschließen des Aktualisierungsvorgangs
HINWEIS:
Wenn die Stromversorgung zur rPDU zu irgendeinem Zeitpunkt unterbrochen wird, überprüfen Sie jeden einzelnen
Schalter und setzen Sie das Gerät ggf. zurück.
|
