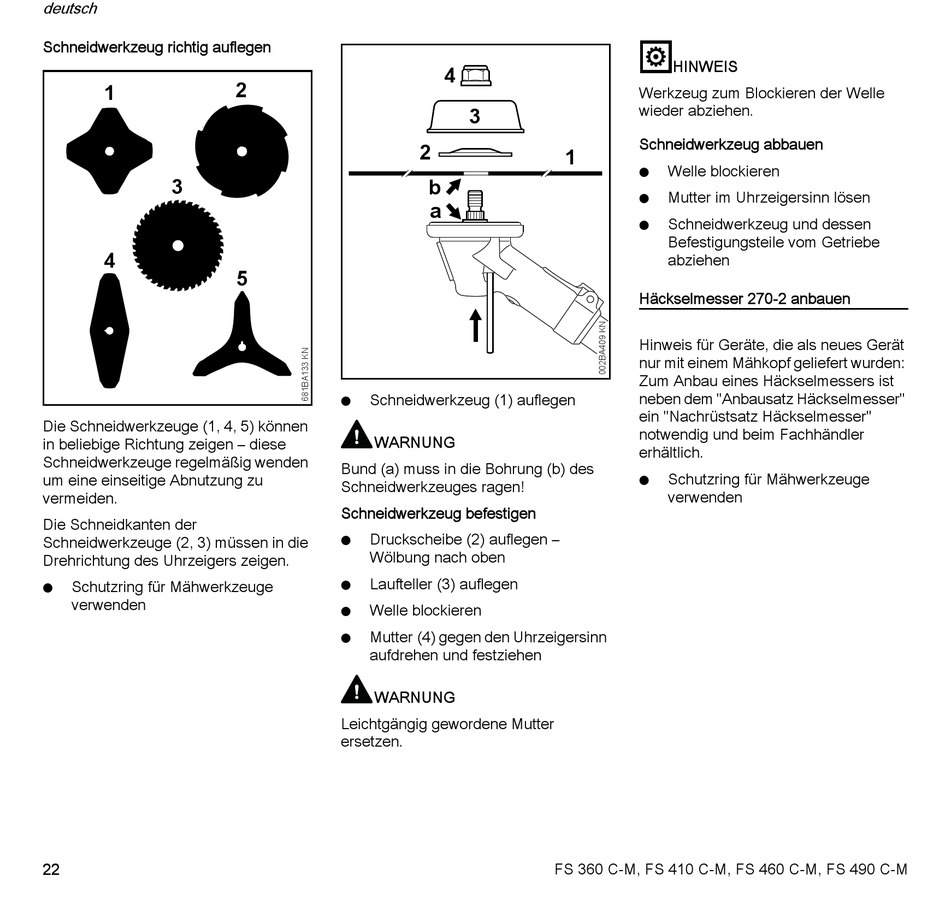

Schneidwerkzeug richtig auflegen
1
3
4
Die Schneidwerkzeuge (1, 4, 5) können
in beliebige Richtung zeigen – diese
Schneidwerkzeuge regelmäßig wenden
um eine einseitige Abnutzung zu
vermeiden.
Die Schneidkanten der
Schneidwerkzeuge (2, 3) müssen in die
Drehrichtung des Uhrzeigers zeigen.
Schutzring für Mähwerkzeuge
N
verwenden
22
2
5
Schneidwerkzeug (1) auflegen
N
WARNUNG
Bund (a) muss in die Bohrung (b) des
Schneidwerkzeuges ragen!
Schneidwerkzeug befestigen
Druckscheibe (2) auflegen –
N
Wölbung nach oben
Laufteller (3) auflegen
N
Welle blockieren
N
Mutter (4) gegen den Uhrzeigersinn
N
aufdrehen und festziehen
WARNUNG
Leichtgängig gewordene Mutter
ersetzen.
4
3
2
1
b
a
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
HINWEIS
Werkzeug zum Blockieren der Welle
wieder abziehen.
Schneidwerkzeug abbauen
Welle blockieren
N
Mutter im Uhrzeigersinn lösen
N
Schneidwerkzeug und dessen
N
Befestigungsteile vom Getriebe
abziehen
Häckselmesser 270-2 anbauen
Hinweis für Geräte, die als neues Gerät
nur mit einem Mähkopf geliefert wurden:
Zum Anbau eines Häckselmessers ist
neben dem "Anbausatz Häckselmesser"
ein "Nachrüstsatz Häckselmesser"
notwendig und beim Fachhändler
erhältlich.
Schutzring für Mähwerkzeuge
N
verwenden
