deutsch
5
8

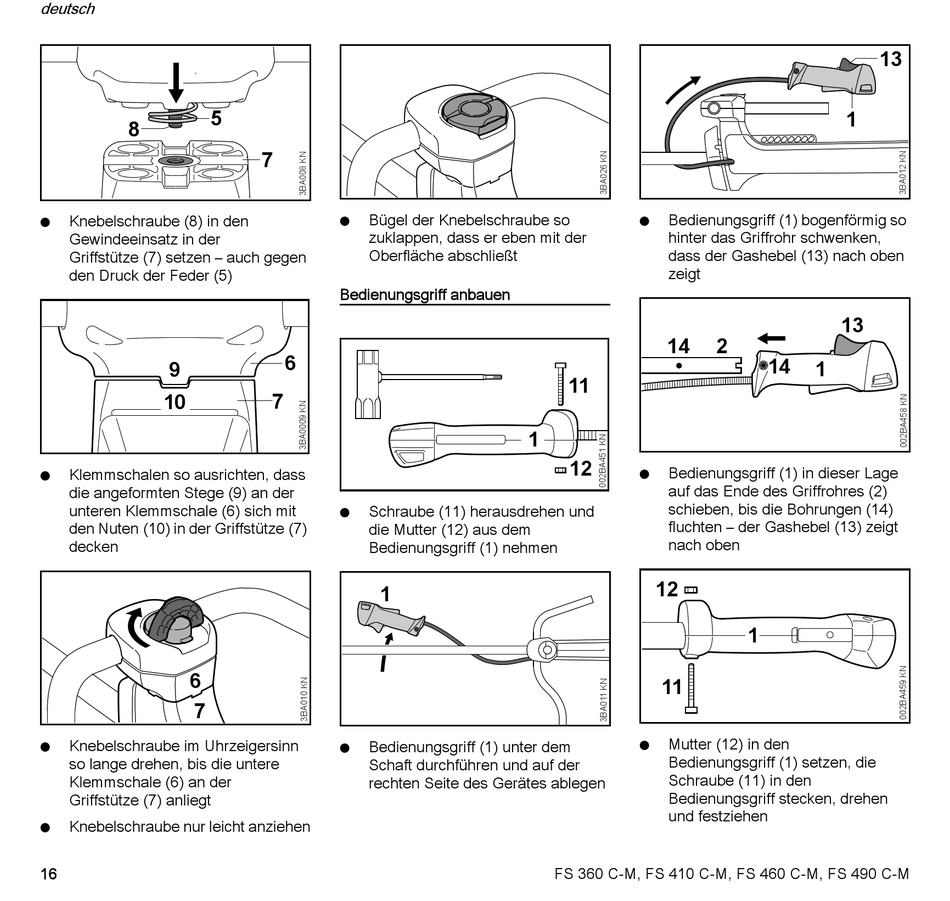

Knebelschraube (8) in den
N
Gewindeeinsatz in der
Griffstütze (7) setzen – auch gegen
den Druck der Feder (5)
9
10
Klemmschalen so ausrichten, dass
N
die angeformten Stege (9) an der
unteren Klemmschale (6) sich mit
den Nuten (10) in der Griffstütze (7)
decken
6
7
Knebelschraube im Uhrzeigersinn
N
so lange drehen, bis die untere
Klemmschale (6) an der
Griffstütze (7) anliegt
Knebelschraube nur leicht anziehen
N
16
7
Bügel der Knebelschraube so
N
zuklappen, dass er eben mit der
Oberfläche abschließt
Bedienungsgriff anbauen
6
7
Schraube (11) herausdrehen und
N
die Mutter (12) aus dem
Bedienungsgriff (1) nehmen
1
Bedienungsgriff (1) unter dem
N
Schaft durchführen und auf der
rechten Seite des Gerätes ablegen
Bedienungsgriff (1) bogenförmig so
N
hinter das Griffrohr schwenken,
dass der Gashebel (13) nach oben
zeigt
14
11
1
12
Bedienungsgriff (1) in dieser Lage
N
auf das Ende des Griffrohres (2)
schieben, bis die Bohrungen (14)
fluchten – der Gashebel (13) zeigt
nach oben
12
11
Mutter (12) in den
N
Bedienungsgriff (1) setzen, die
Schraube (11) in den
Bedienungsgriff stecken, drehen
und festziehen
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
