OPERATING INSTRUCTIONS

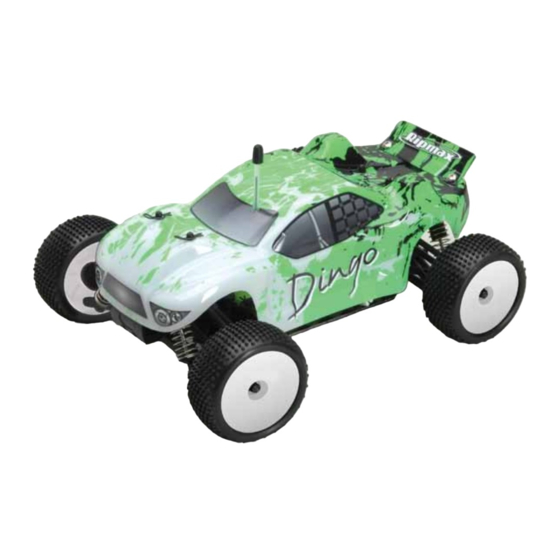

Ripmax 1/18th 4wd ElEctRic tRuggy - FEatuREs and spEciFication
• Factory-Built with Fully Proportional 2.4GHz Radio Control
• Powerful Motor for Amazing Performance
• 4 Oil-Filled Adjustable Shock Absorbers
• High Capacity Ni-MH Battery Pack and Charger
• Combined Receiver and Electronic Speed Control
Before operating your new Ripmax 1/18th 4WD Electric Truggy,
please read and understand the warnings listed on the next
page. Failure to do so could lead to injury and/or property damage.
This RC Truggy is not intended for persons under 14 years of age,
unless closely supervised by an adult.
BEDIENUNGSANLEITUNG
Ripmax 1/18th 4wd ElEKtRo tRuggy - mERKmalE und tEchnischE datEn
• Hochleistungsfähiger Ni-Mh Akku und Ladegerät
• Vormontiert mit voll proportionaler2.4GHz Fernsteuerung
• Kraftvoller Motor für großartigen Speed
• 4 einstellbare Öldruck-Stößdämpfer
• Kombinierter Empfänger und elektrischer Fahrtenregler
Bevor Sie Ihr neues Ripmax 1/18th 4WD Elektro Truggy in
Betrieb nehmen,lesen u. verstehen Sie bitte die Hinweise auf der
nächsten Seite. Falsche Handhabung kann zu Beschädigungen
und Verletzungen führen.
Dieses RC Truggy ist nicht für Kinder unter 14 Jahren geeignet,
nur unter direkter Aufsicht Erwachsener.
• Independent and Adjustable Suspension
• Powerful 9g Steering Servo
• Tough Metal Chassis
• Heavy-Duty Suspension Links
specifications
Length:
263mm (10.4")
Height:
100mm (3.94") Approx
Width:
190mm (7.4")
Weight:
640g (1.41lbs) Approx
Wheelbase:
170mm (6.6")
Tyre Diameter:
62mm (12.4")
Ground Clearance: 28mm (1.1") with Suspension Extended
• Einstellbare Stoßdämpfer
• Kraftvolles 9g Lenkservo
• Stabiles Metallchassis
• Super stabile Aufhängungsteile
specifications
Länge:
263mm
Höhe:
100mm
Breite:
190mm
Gewicht:
640g
Radstand:
170mm
Reifendurchmesser: 62mm
Bodenfreiheit:
28mm bei vollem Federweg
Page 1
Part No: C-RMX0030 - UK
Artikelnummer : C-RMX0030/EUR
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ripmax Dingo C-RMX0030
Inhaltszusammenfassung für Ripmax Dingo C-RMX0030
- Seite 1 Tyre Diameter: 62mm (12.4") Ground Clearance: 28mm (1.1") with Suspension Extended BEDIENUNGSANLEITUNG Ripmax 1/18th 4wd ElEKtRo tRuggy - mERKmalE und tEchnischE datEn • Hochleistungsfähiger Ni-Mh Akku und Ladegerät • Einstellbare Stoßdämpfer • Vormontiert mit voll proportionaler2.4GHz Fernsteuerung • Kraftvolles 9g Lenkservo • Kraftvoller Motor für großartigen Speed...
-
Seite 2: Inhaltsverzeichnis
taBlE oF contEnts - inhaltsVERZEichnis Safety Warnings ..................2-3 Sicherheitswarnungen ................2-3 Customer Service Information ..............3 Kundendienst Information................3 Recommended Tools and Supplies ............3 Empfohlenes Werkzeug und Zubehör ............3 Becoming Familiar with Your 1/18th 4WD Electric Truggy ....4-5 Vertraut machen mit Ihrem 1/18th 4WD Elektro Truggy......4-5 Preparing to Drive Your 1/18th 4WD Electric Truggy ...... -
Seite 3: Customer Service Information
Dieser Teil listet die empfohlenen Teile auf, die Sie benötigen um Ihr maintain your new Ripmax 1/18th 4WD Electric Truggy. Ripmax 1/18th 4WD Elektro Truggy fertig zu montieren, und zu fahren. 4-Pack 'AA' Alkaline Batteries for 4-Stück ‘AA’ Alkaline Batterien für den... -
Seite 4: Becoming Familiar With Your 1/18Th 4Wd Electric Truggy
BEcoming FamiliaR with youR Ripmax 1/18th 4wd ElEctRic tRuggy VERtRaut machEn mit ihREm Ripmax1/18th 4wd ElEKtRo tRuggy The supplied 2.4GHz radio completely removes the risk of Die mitgelieferte 2.4GHz Fernsteuerung verhindert das Risiko clashing frequencies with another Truggy. von Frequenzstörungen durch andere Truggy. - Seite 5 Chassis. and long run-times. Akku: Der Ripmax 1/18th 4WD Electric Truggy beinhalten einen 6 zelligen, Battery Cover: The battery cover holds the 6 cell battery securely to the 7.2 Volt 1300mAH NiMH Akku. Dieser Akku liefert genug Kraft und Leistung chassis.
-
Seite 6: Preparing To Drive Your 1/18Th 4Wd Electric Truggy
Ripmax 1/18th 4wd ElEctRic tRuggy VoRBEREitung Zum FahREn ihREs Ripmax 1/18th 4wd ElEKtRo tRuggy Now that you are familiar with the major components of your Ripmax Da Sie jetzt mit den Bauteilen Ihres Ripmax 1/18th 4WD Elektro... - Seite 7 stEp 1: installing thE tRansmittER BattERiEs schRitt 1: installiEREn dER sEndER BattERiEn q Ensure that the transmitter power switch is in the OFF position (to the right). q Vergewissern Sie sich, dass der Schalter für den Sender in “OFF” Position steht (rechts) q Remove the battery cover from the bottom of the transmitter by pushing the tab, then sliding it backwards.
- Seite 8 12V DC or 240v Main AC power source. Its peak-detect circuit automatically detects when the battery is full charged and ends the fast charging. We recommend the Ripmax Sigma EQ Mini (Part Number: O-IP3040) available from all Ripmax stockists.
- Seite 9 STEP 3: INSTALLING THE AERIAL SUPPORT TUBE SCHRITT3: INSTALLIEREN DES ANTENNENROHRS impoRtant If you have difficulty sliding the aerial wire through the aerial support tube in the next procedure, first pull the aerial wire through your fingers several times to straighten it. wichtig Wenn Sie Schwierigkeiten haben die Antenne durch das Antennenrohr zu schieben, glätten Sie das Antennenkabel durch vorsichtiges ziehen zwischen den Fingern, bis es gerade ist. q Slide the receiver aerial wire into one end of the aerial support tube and out the other end.
- Seite 10 q Plug the battery connector on the ESC into the battery connector on the battery. As a safety feature, the connectors can only be plugged in one way. q Verbinden Sie den Akku - Stecker mit dem Regler. Ein Sicherheitsmerkmal ist, dass die Stecker nur in eine Richtung eingesteckt werden können.
- Seite 11 o Rotate the transmitter's steering wheel anticlockwise (to the left). The Truggy's front wheels should turn left. o Now, let go of the steering wheel. The Truggy's wheels should return to centre. o Bewegen Sie das Lenkrad gegen den Uhrzeigersinn (nach links) die Vorderräder des Truggy sollten sich nach links drehen.
-
Seite 12: Maintaining Your 1/18Th 4Wd Electric Truggy
STEP 6: DRIvING YOUR RIPMAx 1/18TH 4WD ELECTRIC TRUGGY SCHRITT 6: IHR RIPMAx 1/18TH 4WD ELEKTRO TRUGGY Driving your Ripmax 1/18th 4WD Electric Truggy is the fun part! Das Ripmax 1/18th 4WD Elektro Truggy zu fahren, wird You should find the that it is capable of awesome speed and Ihnen Spaß machen! Sie werden bemerken, dass dieser has great handling ability for such a small size. - Seite 13 Ripmax 1/18th 4wd ElEctRic tRuggy waRtung ihREs Ripmax 1/18th 4wd ElEKtRo tRuggy Following a simple maintenance schedule will ensure that your Ripmax 1/18th 4WD Electric Truggy operates in top condition every time you use it. Check the chassis for any loose screws, nuts or bolts. Tighten them if necessary.
-
Seite 14: Exploded View Drawing
MAINTAINING YOUR RIPMAX 1/18TH 4WD ELECTRIC TRUGGY WARTUNG IHRES RIPMAX 1/18TH 4WD ELEKTRO TRUGGY 1. Differential Maintenance 2. Steering Assembly 1. Instandhaltung Differential 2. Zusammenbau Lenkung Z-RMX736047 Z-RMX736003 Z-RMX736038 Z-RMX736041 Z-RMX736010 Z-RMX736010 Z-RMX736010 Z-RMX736001 Z-RMX736002 Z-RMX736050 Z-RMX736040 Z-RMX182010 3. Arm Shaft Mount Assembly 4. - Seite 15 MAINTAINING YOUR RIPMAX 1/18TH 4WD ELECTRIC TRUGGY WARTUNG IHRES RIPMAX 1/18TH 4WD ELEKTRO TRUGGY 10. Front Shock Plate Assembly 9. Main Gear Assembly 10. Zusammenbau vordere Dämpferaufnahme 9. Einbau Antriebswelle Z-RMX736047 Z-RMX733001 Z-RMX736005 11. Rear Shock Plate Assembly 12. Shock Plate Assembly Z-RMX736047 11.
- Seite 16 MAINTAINING YOUR RIPMAX 1/18TH 4WD ELECTRIC TRUGGY WARTUNG IHRES RIPMAX 1/18TH 4WD ELEKTRO TRUGGY 17. Front Hub Assembly 18. Front Suspension Assembly 17. Zusammenbau Hub vorne 18. Montage Vorderachse Z-RMX736042 Z-RMX736038 Z-RMX736008 Z-RMX736038 Z-RMX736001 Z-RMX736006 Z-RMX736013 Z-RMX736014 Z-RMX736009 Z-RMX736039 Z-RMX736008...
- Seite 17 MAINTAINING YOUR RIPMAX 1/18TH 4WD ELECTRIC TRUGGY WARTUNG IHRES RIPMAX 1/18TH 4WD ELEKTRO TRUGGY 24. Front Shock Assembly 25. Rear Shock Assembly 24. Montage Dämpfer vorne 25. Montage Dämpfer hinten Z-RMX736031 Z-RMX736031 Z-RMX736031 Z-RMX736031 Z-RMX736017 Z-RMX736017 Z-RMX736043 Z-RMX736043 26. Tyre Assembly 26.
- Seite 18 Ripmax 1/18th 4wd ElEctRic tRuggy waRtung ihREs Ripmax 1/18th 4wd ElEKtRo tRuggy Should you need to re-build your Truggy or replace any electronic components use the diagram to understand the radio system. Möchten Sie Ihr Truggy neu montieren, oder müssen elektronische Komponenten ersetzen, verwenden Sie das Diagramm, damit Sie Ihr Fernsteuerungssystem verstehen.
-
Seite 19: Troubleshooting Guide
This troubleshooting guide has been provided to help you diagnose and solve most problems that you may encounter with your Ripmax 1/18th 4WD Electric Truggy. iF you'RE haVing a pRoBlEm with thE Radio contRol systEm pRoBlEm causE solution... -
Seite 20: Führer Für Fehlerliste
FÜhRER FÜR FEhlERlistE Diese Fehlerliste wird Ihnen für die Diagnose und Lösung der meisten Problemen, die bei Ihrem RIPMAX 1/18 4WD Elektro Truggy auftreten können, bereit gestellt. Die meisten auftretenden Problemen können vorsichtig mit der Tabelle unterhalb behoben werden. wEnn siE Ein pRoBlEm mit dER FERnstEuERung haBEn... -
Seite 21: Spare Parts
Rear Shock Tower Z-RMX736025 Suspension Mount Set Z-RMX733003 Wheel/Tyre Assembly (2pcs) Z-RMX736027 Battery Mount Set Z-RMX733004 Bodyshell Dingo Z-RMX736028 Battery Strap Z-RMX733005 Front Bumper Z-RMX736029 Motor Case O-RMX736036 Ni-MH Battery 6 Cell 1300mAh Z-RMX736030 Chassis O-RMX511801 Ripmax Charger 240V (UK) Page 21... - Seite 22 Dämpferbrücke hinten Z-RMX736025 Achsschenkel Halter Set Z-RMX733003 Rad / Reifen kompl. (2Stk) Z-RMX736027 Akkuhalter Set Z-RMX733004 Karosserie Dingo Z-RMX736028 Akkuhalteband Z-RMX733005 Rammer vorne Z-RMX736029 Motorgehäuse O-RMX736036 Ni-MH Batterien 6 zellen 1300mAh Z-RMX736030 Chassis O-RMX511802 Ripmax Ladegerät 240V (EU) Page 22...
- Seite 23 Page 23...
- Seite 24 Ripmax guarantees this kit to be free from defects in both material and workmanship, at the date of purchase. This does not cover any component parts damaged by use, misuse or modification. In no case shall Ripmax's liability exceed the original cost of the purchased kit.
