Part No: C-RMX0010 - UK
Artikelnummer : C-RMX0010/EUR
OPERATING INSTRUCTIONS

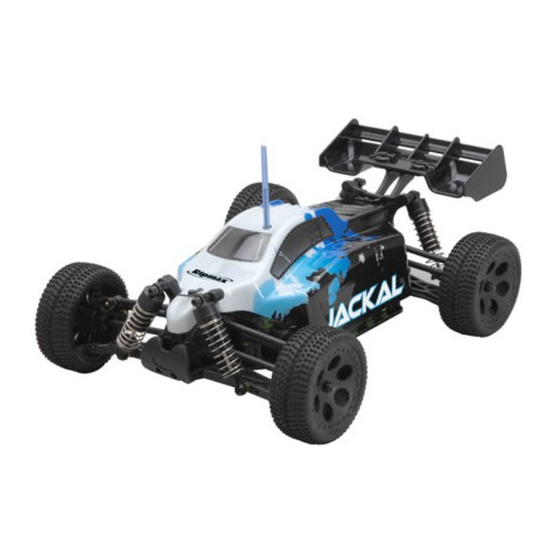

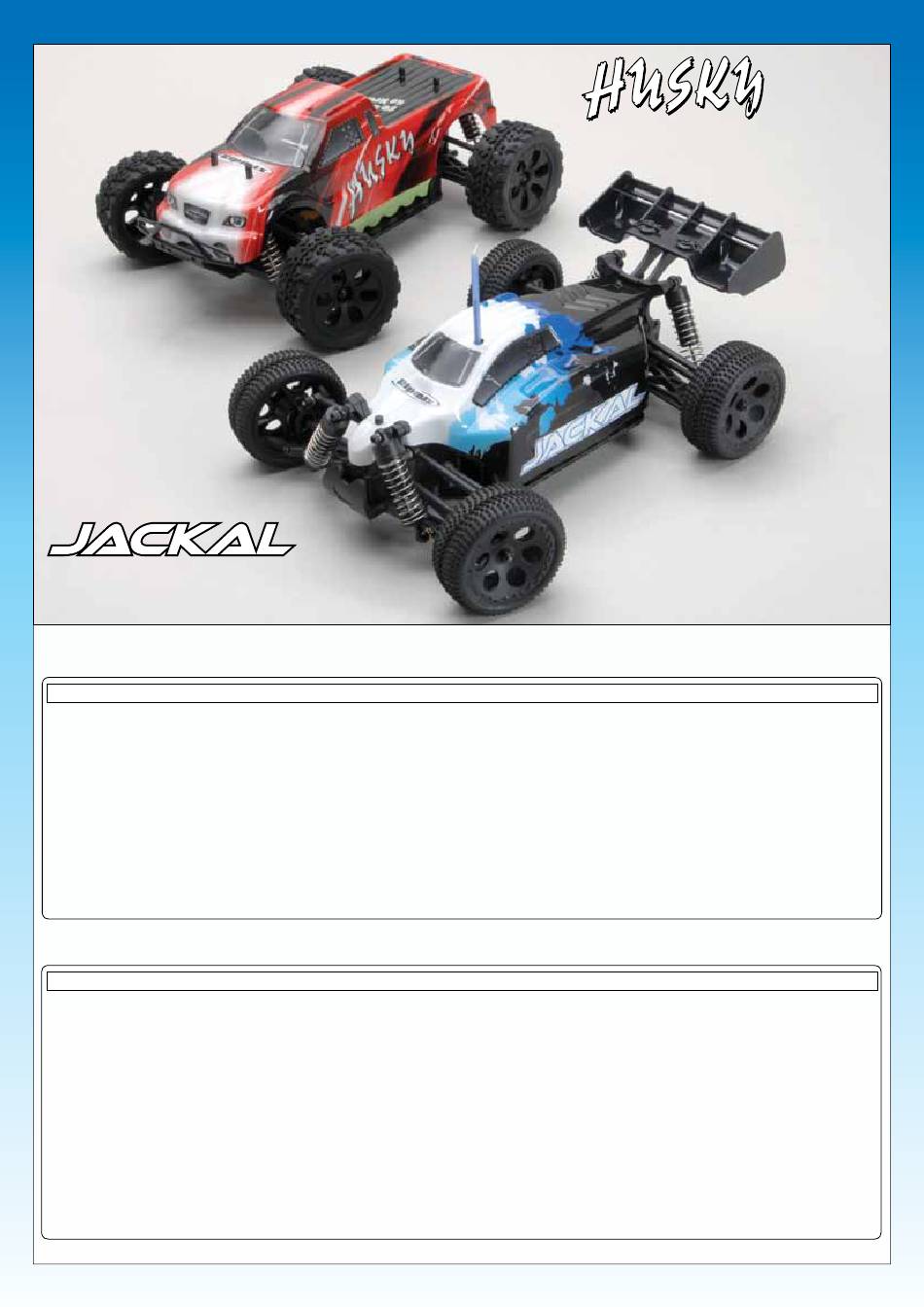

Ripmax 1/18th 4wd ElEctRic off Road caRS - fEatuRES and SpEcificationS
• Factory-Built with Fully Proportional 2.4GHz Radio Control
• Powerful Motor for Amazing Performance
• 4 Oil-Filled Adjustable Shock Absorbers
• High Capacity Ni-MH Battery Pack and Charger
• Combined Receiver and Electronic Speed Control
Before operating your new Ripmax 1/18th 4WD Electric Off road car,
please read and understand the warnings listed on the next page.
Failure to do so could lead to injury and/or property damage. This
RC car is not intended for persons under 14 years of age, unless
closely supervised by an adult.
BEDIENUNGSANLEITUNG
Ripmax 1/18th 4wd ElEKtRo off Road modEll- mERKmalE und tEchniSchE datEn
• Hochleistungsfähiger Ni-Mh Akku und Ladegerät
• Vormontiert mit voll proportionaler2.4GHz Fernsteuerung
• Kraftvoller Motor für großartigen Speed
• 4 einstellbare Öldruck-Stößdämpfer
• Kombinierter Empfänger und elektrischer Fahrtenregler
Bevor Sie Ihr neues Ripmax 1/18th 4WD Elektro Off Road Modell
in Betrieb nehmen,lesen u. verstehen Sie bitte die Hinweise auf der
nächsten Seite. Falsche Handhabung kann zu Beschädigungen
und Verletzungen führen.
Dieses RC Modell ist nicht für Kinder unter 14 Jahren geeignet,
nur unter direkter Aufsicht Erwachsener.
• Independent and Adjustable Suspension
• Powerful 9g Steering Servo
• Tough Metal Chassis
• Heavy-Duty Suspension Links
specifications
Length:
215mm (8.46")
Height:
100mm (3.94") Approx
Width:
180mm (7.09")
Weight:
640g (1.41lbs) Approx
Wheelbase:
165mm (6.50")
Tyre Diameter:
59mm (2.32")
Ground Clearance: 21mm (0.83") with Suspension Extended
• Einstellbare Stoßdämpfer
• Kraftvolles 9g Lenkservo
• Stabiles Metallchassis
• Super stabile Aufhängungsteile
specifications
Länge:
215mm
Höhe:
100mm
Breite:
180mm
Gewicht:
640g
Radstand:
165mm
Reifendurchmesser: 59mm
Bodenfreiheit:
21mm bei vollem Federweg
