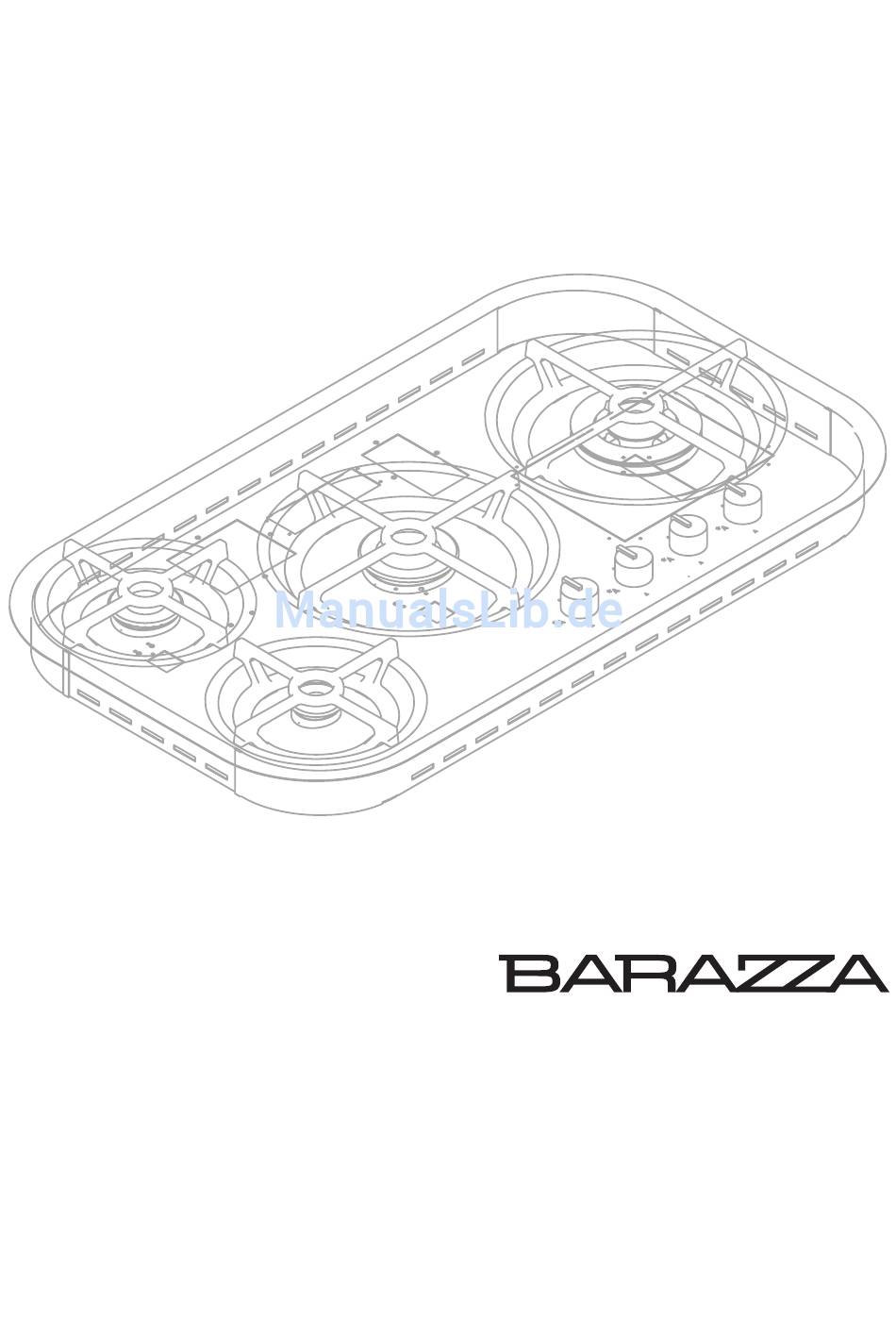

- Seite 1 PITA902DZI PITA903CZI PITA903DZI PITA1203CZI PITA1203DZI PITAAN2DZI PITAAN3CZI PITAAN722DZI PATA902DZI PATA903CZI PATA903DZI PATA1203CZI PATA1203DZI PATAAN2DZI PATAAN3CZI Kochfelder Tao Tao hobs taste of design Installations-und Benutzerhandbuch Installation and use manual...
-
Seite 2: Allgemeine Informationen
Vielen Dank, dass Sie sich für ein Gerät von Barazza Congratulations on purchasing a Barazza appliance! entschieden haben! Sie haben nun ein Gerät von ausgezeichneter Quali- This safe and reliable high-quality appliance can assist tät, das Sie für lange Zeit zuverlässig und sicher bei... -
Seite 3: Inhaltsverzeichnis
INHALT INDEX BESCHREIBUNG SEITE DESCRIPTION PAGE TECHNISCHE DATEN TECHNICAL DATA INSTALLATION INSTALLATION Sicherheitshinweise Safety warnings Kontrolle und Handhabung Checks and handling Entsorgung der Verpackung Disposal of the packaging Wahl des Installationsortes Installation site choice Elektroanschluss Connection to the power mains Gasanschluss Gas connection Einstellung der Minimalleistung... -
Seite 4: Technische Daten
Insulating TECHNISCHE DATEN TECHNICAL DATA Die Abmessungen der Sonderausführun- With custom made models, dimensions L=90cm class gen können abweichen. vary. R=180 R=135 [mm] [mm] 992,5 1131 72° R=180 [mm] 1303 90° 90° 1341,2 979,9 [mm] [mm]... -
Seite 5: Nozzle Table
Technische Daten Technical data Spannung 220-230 Voltage Frequenz Frequency Leistung der Brenner Burner power Sparbrenner auxiliary Normalbrenner 1,75 semi-rapid Starkbrenner rapid Dreikranzbrenner triple ring Dual dual H05V2V2-F Kabelart Cable type 3x1 mm Kabellänge Cable length TABELLE DÜSEN NOZZLE TABLE Brenner Gasart Betriebs- Leistung... -
Seite 6: Installation Sicherheitshinweise
INSTALLATION INSTALLATION SICHERHEITSHINWEISE SAFETY WARNINGS Dieses Handbuch mit Anweisungen vor der Instal- Read this instruction booklet carefully before instal- lation und/oder dem Gebrauch des Geräts auf- lation and/or use of the appliance and keep it handy merksam lesen und an einem Ort aufbewahren, der so that all the users can consult it;... -
Seite 7: Kontrolle Und Handhabung
KONTROLLE UND HANDHABUNG CHECKS AND HANDLING Nach dem Auspacken des Geräts alle Verpackungs- After having unpacked the appliance and removed all materialien und die Schutzfolien der Oberflächen the packing materials and protective films from the sur- entfernen, prüfen, ob sichtbare Unregelmäßigkeiten faces, check for any anomalies: if you find an anomaly, vorhanden sind: Ist dies der Fall, die Installation do not proceed with the installation but contact your... -
Seite 8: Wahl Des Installationsortes
WAHL DES INSTALLATIONSORTES INSTALLATION SITE CHOICE Eigenschaften des Installationsraumes Installation site characteristics Die Geräte müssen in Innenräumen aufgestellt werden, die The appliances must be placed in suitable interior locations with für den Zweck geeignet sind und in denen Temperaturen von a maximum temperature of 25°C and maximum humidity of max. -
Seite 9: Elektroanschluss
Kabel; - be lengthened with extensions. - durch Verlängerungskabel verlängert werden. H05V2V2-F 3x1mm 90 cm REGOLATO A F.lli BARAZZA s.r.l. MADE IN ITALY XXXXX XXXXX 00.0 N° XXXXX G30 - 28 mbar 0,000 Kw... -
Seite 10: Austausch Des Stromkabels
AUSTAUSCH DES STROMKABELS POWER CORD REPLACEMENT Im Bedarfsfall kann das Stromkabel mit ei- If necessary, the power cord can be replaced nem anderen mit denselben Eigenschaften (siehe with an identical type (see “Technical data” on page und in Übereinstimmung “Technische Daten” S. 4) in compliance with current regulations in the mit den geltenden Vorschriften im Installations- country where the appliance is installed. -
Seite 11: Gasanschluss
GASANSCHLUSS GAS CONNECTION Bevor Sie den Gasanschluss vornehmen, Before connecting the appliance, ensure that vergewissern Sie sich, dass sowohl die gesamte the gas system and the installation locations comply Gasanlage als auch die Installationsräume den with current regulations in the country where the geltenden Vorschriften im Nutzungsland (in Italien appliance is installed (UNI-CIG 7129 and 7131). - Seite 12 Sollte der Gasdruck nicht stabil genug sein, If the gas pressure is unstable and it runs on installieren Sie vor dem Gerät einen Druckregler liquid gas (G30 or G31), install, above the appliance, (wenn das Gerät mit Flüssiggas (G30 oder G31), a gas pressure regulator;...
-
Seite 13: Einstellung Der Minimalleistung
EINSTELLUNG DER MINIMALLEISTUNG REGULATING THE MINIMUM Nehmen die die Einstellung der Minimal- Adjust the low flame on each burner one leistung jeweils nur an einem Brenner vor. at a time. - Einen Brenner einschalten und den Drehknopf auf - Switch on a burner and bring the knob to the mini- die Minimalleistung stellen mum setting - Den Drehknopf des Brenners nach oben und... -
Seite 14: Anpassung An Andere Gasarten
ANPASSUNG AN ANDERE GASARTEN GAS CONVERSION Die Roste, Flammenverteiler, Brenner und, mit dem Remove the racks, the flame distributors and the burners; mitgelieferten Schlüssel, die Düsen entfernen (Abb. with the spanner provided, remove the nozzles (figure und mit den beiliegenden ersetzen, dabei unbe- and replace them with the provided nozzles, carefully dingt die Markierungen und die Düsentabelle auf checking the identification mark and the nozzle table on... -
Seite 15: Einbau Des Geräts
EINBAU DES GERÄTS BUILT IN UNIT INSTALLATION Den perfekten Zustand und die Stabilität Make certain that the cabinet in which you des Möbelstücks prüfen, in den die Geräte einge- will be installing the appliance is in perfect condition baut werden sollen (Norm DIN 68930). and completely stable (Standard DIN 68930). - Seite 16 [mm] [mm] R=170 R=170 R=181,5 R=105 R=105 R=136,5 [mm] [mm] 1163 1140 1140 R=170 R=170 R=181,5 [mm] [mm] 995,5 972,5 Lowering H=1,2 mm [mm] [mm]...
-
Seite 17: Flächenbündige Kochfelder
FLÄCHENBÜNDIGE KOCHFELDER FLUSH PANELS Das Gerät in die Einbauöffnung einsetzen (Abb. 10A - Arrange the appliance above the embedded hole (figure Detail 1) und mit den mitgelieferten Schrauben und 10A - part 1) secure it using the screws and brackets Bügeln sichern (Abb. -
Seite 18: Gebrauch Sicherheitshinweise
GEBRAUCH USAGE SICHERHEITSHINWEISE SAFETY WARNINGS FÜR EINEN KORREKTEN UND SICHEREN GEBRAUCH FOR SAFE AND CORRECT USE Dieses Gerät wurde ausschließlich für das Garen This appliance has been designed and manufac- von Lebensmitteln entwickelt und gebaut. Eine tured exclusively for cooking food. Any other use anderweitige Verwendung gilt als unsachgemä- is considered improper and thus potentially haz- ßer Gebrauch, der für Personen, Tiere und Sachen po-... -
Seite 19: Für Das Garen
FÜR DAS GAREN FOR COOKING Verbrennungsgefahr! Burn hazard! Während des Betriebs und bis einige Minuten During operation and for a few minutes after use, nach der Verwendung erreichen einige Teile some parts of the appliance reach extremely high des Ofens sehr hohe Temperaturen! Ohne angemessene temperatures! Do not touch these parts without suitable persönliche Schutzvorrichtungen nicht mit diesen Teilen personal protection. -
Seite 20: Bevor Sie Anfangen
9 Gasdüse 9 gas outlet nozzle 10 Befestigungsbügel 10 mounting bracket 11 Gasanschluss 11 gas connection 12 Typenschild 12 data plate REGOLATO A F.lli BARAZZA s.r.l. MADE IN ITALY XXXXX XXXXX 00.0 N° XXXXX G30 - 28 mbar 220V-240V 50HZ... -
Seite 21: Bedienfeld
BEDIENFELD CONTROL PANEL Um zu ermitteln, welcher Drehknopf zu der Kochstelle In order to determine which knob controls which cook- gehört, die verwendet werden soll, siehe die durch ing zone, consult the velvet touch screen which appears Siebdruck aufgebrachten Symbole neben den Knöpfen, next to the knobs, which clearly and definitively identifies die den zugehörigen Brenner jeweils klar und unmissver- which knob regulates which burner... -
Seite 22: Gebrauch Des Geräts
GEBRAUCH DES GERÄTS USING THE APPLIANCE GEBRAUCH DER BRENNER USING THE BURNERS Vor dem Gebrauch prüfen, dass der Flammen- Before using the appliance, check that the verteiler (2), die Brenner (3) und die Roste (1) korrekt flame distributors (2), the burners (3) and the racks (1) positioniert sind. - Seite 23 Regulierung der Flamme Flame control 3) Prüfen, dass die Flamme gleichmäßig und stabil ist, 3) Check that the flame is steady and stable, subse- anschließend den Drehknopf in die gewünschte quently rotate the knob to the desired position (MIN Position bringen (MIN oder MAX or MAX Der Drehknopf kann auch zwischen den Posi- It is possible to set the knob between the maxi-...
- Seite 24 Garen Cooking 4) Die Töpfe und Pfannen zum Garen auf den einge- 4) Place the pan on the lit burner: do not leave burners on schalteten Brenner stellen: die Heizelemente niemals without containers or with empty containers. For cook- ohne Gefäße oder mit leeren Gefäßen eingeschaltet ing, use only containers, pans and accessories that have lassen.
-
Seite 25: Betriebsstörungen
Es ist daher unumgänglich, den Raum zu lüften, und Therefore, the area must be well ventilated by way of zwar mittels: the following: 1) natürliche Öffnungen (z.B. Fenster etc.); 1) natural ventilation (e.g. windows, etc...); 2) künstliche, vom Gesetz vorgeschriebene Öffnungen 2) man-made ventilation necessitated by law (for details (siehe dazu page... -
Seite 26: Wartung
WARTUNG MAINTENANCE SICHERHEITSHINWEISE SAFETY WARNINGS Vor sämtlichen Reinigungsarbeiten oder Always disconnect the appliance from the einem längeren Zeitraum der Nichtnutzung im- power supply, remove the connection plug from the mer den Hauptschalter für die Stromversorgung socket and shut off gas supply taps before carrying ausschalten, den Netzstecker aus der Steckdose out any cleaning operations or when the appliance ziehen und die Gasversorgungshähne schließen. -
Seite 27: Regelmäßige Wartung
REGELMÄSSIGE WARTUNG MAINTENANCE SCHEDULE Das Gerät erfordert keinerlei Wartungsarbeiten mit No regular maintenance is required for the hotplates Ausnahme der Reinigung. except cleaning. REINIGUNG CLEANING • Edelstahloberflächen: Ein weiches Tuch verwen- • Stainless steel surfaces: use a soft cloth dampened den, das leicht mit einem speziellen neutralen in neutral detergent or warm vinegar: follow the Reinigungsmittel oder warmem Essig angefeuchtet... -
Seite 28: Zeitweiser Nichtgebrauch
ZEITWEISER NICHTGEBRAUCH PERIODS OF INACTIVITY Wenn Sie das Gerät über einen längeren Zeitraum If the appliance will not be used for a long period of time nicht nutzen möchten (länger als 2-3 Wochen): (more than 2-3 weeks): • Reinigen Sie das Gerät sorgfältig, wie im entspre- •... -
Seite 29: Entsorgung Nach Außerbetriebnahme
KUNDENDIENST AFTER SALES SERVICE Barazza srl sichern Ihnen eine ausgezeichnete Zu- Barazza srl ensures you the utmost collaboration in the sammenarbeit zu, sollten technische Probleme oder event of technical problems or for any other needs you andere Schwierigkeiten auftreten. - Seite 30 Notizen / Note ...............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 32 Barazza srl 31025 Sarano di S.Lucia di Piave (TV) ITALIA Via Risorgimento, 14 Tel. +39 0438 62888 Fax +39 0438 64901 info@barazzasrl.it www.barazzasrl.it...
