JA 10 Soft DC Jalousieantrieb
Wichtige Sicherheitshinweise!
Befolgen Sie die nachfolgende Anweisungen:
Warnung!
Anschlüsse an der Elektroinstallation müssen durch eine
autorisierte Fachkraft erfolgen.
Die Bestimmungen für nasse und feuchte Räume nach VDE 0100
sind beim Anschluss einzuhalten.
Der Antrieb darf nur mit Sicherheitsspannung (12 V / DC) betrie-
ben werden
Verwenden Sie nur unveränderte elero- Originalteile.
Der Antrieb darf nur für Innen- oder Außenjalousien verwendet
werden.
Zweckentfremdeter Gebrauch nur nach Rücksprache mit dem
Hersteller!
Halten Sie Personen solange von der Anlage fern, bis diese still
steht.
Bei Arbeiten an der Anlage (Wartung, Fenster putzen) trennen
Sie stets die Anlage von der Stromversorgung .
Montage
• Der Antrieb muss so befestigt werden, dass er keine Gefahr für
Personen darstellt.
• Bevor der Antrieb installiert wird, müssen alle nicht benötigten
Leitungen und Einrichtungen, die für den Betrieb nicht erforder-
lich sind, entfernt werden.
• Bei der Installation, beim Betrieb und wenn Arbeiten an der
Anlage durchgeführt werden, muss die Möglichkeit einer allpo-
ligen Trennung von der Spannungsversorgung bestehen.
• Wird der Antrieb mit einem Schalter mit AUS-Vorein stellung
(Totmann) gesteuert, muss der Taster über 1,50 m Höhe
angebracht werden und von den beweglichen Teilen getrennt
sein. Der Fahrbereich der Anlagen muss während des Betriebs
einsehbar sein.
• Bewegliche Teile in einem Antrieb müssen unterhalb 2,5 m
geschützt werden.
• Für Antriebe ohne angetriebenes Teil muss das Bemessungs-
Drehmoment und die Bemessungs-Betriebsdauer mit den
Eigenschaften der angetriebenen Teile übereinstimmen.
Bitte beachten Sie die technischen Daten auf dem Typenschild.
• Bei falschem Elektroanschluss, bei unsachgemäßer Montage
sowie bei Reparaturen und bei Eingriffen und Veränderungen
durch nicht autorisierte Stellen erlischt die Garantie.
• Der Antrieb darf nur so eingebaut werden, dass er keiner
direkten Witterung ausgesetzt ist.
• Beachten Sie die technischen Daten des Motors.
• Halten Sie Kinder von Steuerung und Fernsteuerung fern.
• Bei Einbau der JA-Antriebe in Anlagen, Geräte oder Maschinen
muss der Weiterverarbeiter darauf achten, dass die EMV-
Richtlinien weiterhin eingehalten werden.
• Die Anlage ist in regelmäßigen Intervallen auf Verschleiß oder
Beschädigung zu prüfen.
• Antriebe nicht in explosionsgefährdeter Umgebung oder in
mobile Einrichtungen (z. B. Fahrzeuge) einbauen.
elero GmbH
Linsenhofer Straße 59-63
Antriebstechnik
D-72660 Beuren
Fon: +49 (0) 7025 13-01
info@elero.de
Fax: +49 (0) 7025 13-212
www.elero.com

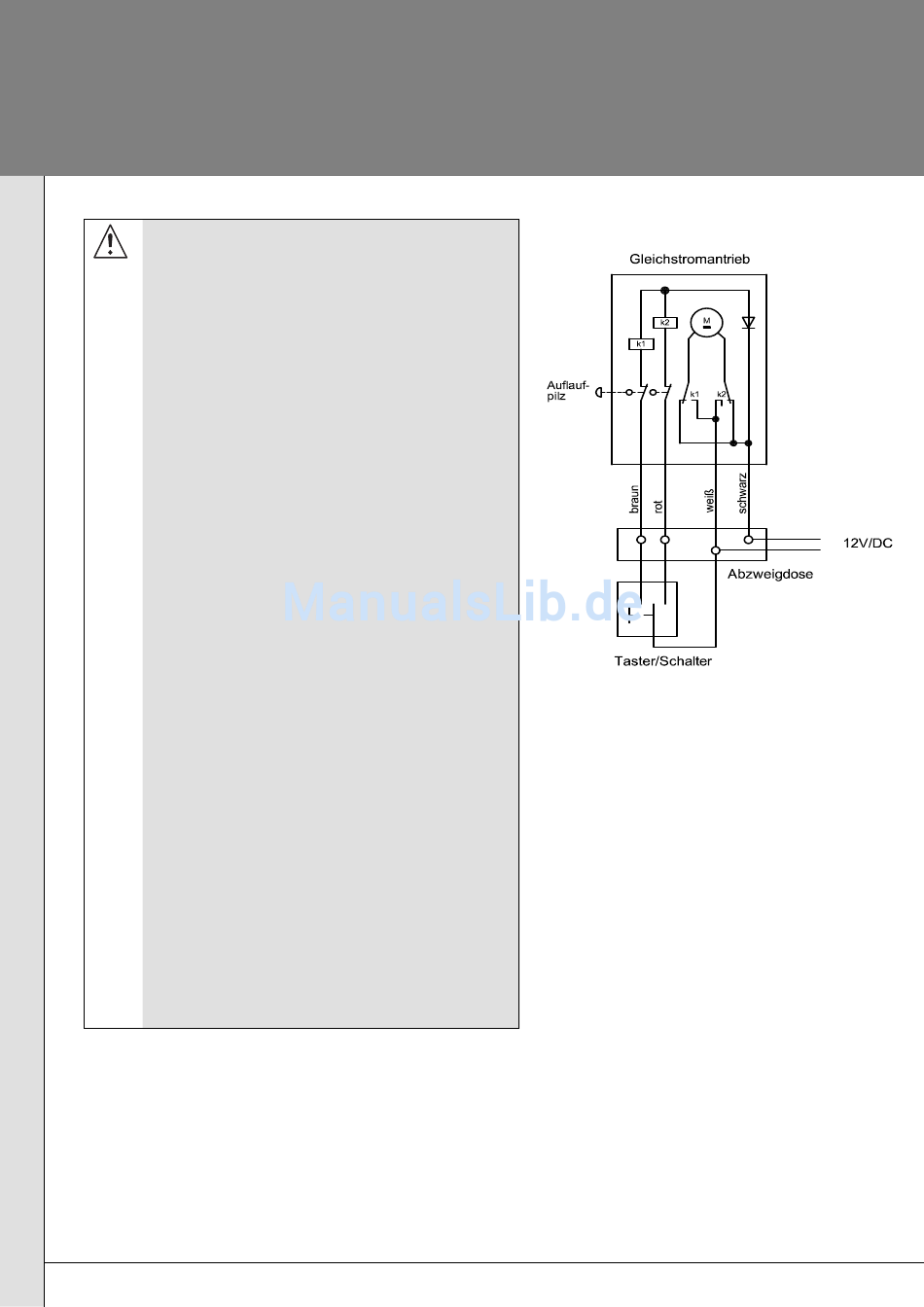

Anschlussbeispiel
Jalousieantrieb
Klemmenbelegung
1 braun
Auf
2 weiß
+12 V
3 rot
Ab (rot am Kabel, blau am Stecker)
4 schwarz
-0 V
Schalter, Taster (Lichtschalter) oder Schaltungen, die
gleich zeitig einen Auf- und Ab-Befehl ermöglichen,
dürfen nicht angeschlossen werden.
Bei Drehrichtungsänderung muss der Antrieb
mindestens 0,5 Sekunden spannungslos sein.
Bewahren Sie die Anleitung auf!
Technische Änderungen vorbehalten
