Kübler CODIX 525 Bedienungsanleitung Seite 9

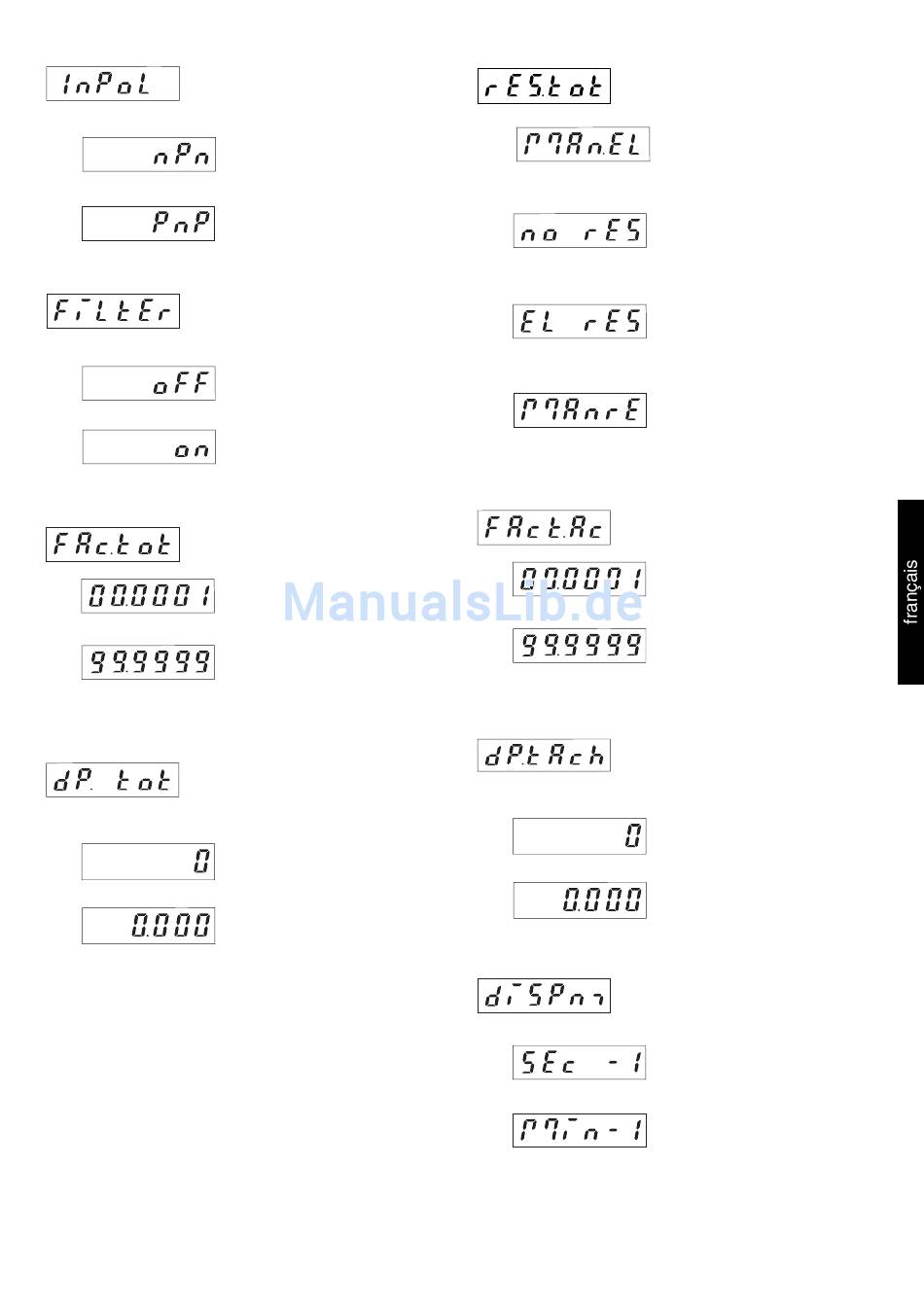

4.1 Polarité des entrées
4.2 Activation du filtre 30 Hz
4.3 Réglage du facteur d'échelle (totalisateur)
4.4 Réglage du point décimal (totalisateur)
npn : commutation à 0V
pnp : commutation à +24V
fréquence de comptage
maximum : 20 kHz
fréquence de comptage
maximum : 30 Hz
Facteur réglable de
00.0001 à 99.9999.
Point décimal fixe réglé à
4 décimales.
Un réglage à "0" n'est pas
accepté !
Le point décimal
détermine le nombre de
décimales affichées.
0 pas de décimale
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
4.5 Mode de remise à zéro (totalisateur)
4.6 Réglage du facteur d'échelle
(fréquencemètre)
4.7 Réglage du point décimal (fréquencemètre)
4.8 Mode d'affichage (fréquencemètre)
RAZ manuelle (à l'aide du
bouton-poussoir rouge) et
électrique
Pas de RAZ possible
(bouton-poussoir rouge et
entrée de RAZ inhibés)
RAZ électrique
uniquement
RAZ manuelle uniquement
Facteur réglable de
00.0001 à 99.9999.
Point décimal fixe réglé à
4 décimales.
Un réglage à "0" n'est pas
accepté !
Le point décimal
détermine le nombre de
décimales affichées.
0 pas de décimale
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
Conversion et affichage de
la valeur en 1/sec.
Conversion et affichage de
la valeur en 1/min.
9
