Informationen zum Elektrischen Schaltkreis

Überblick

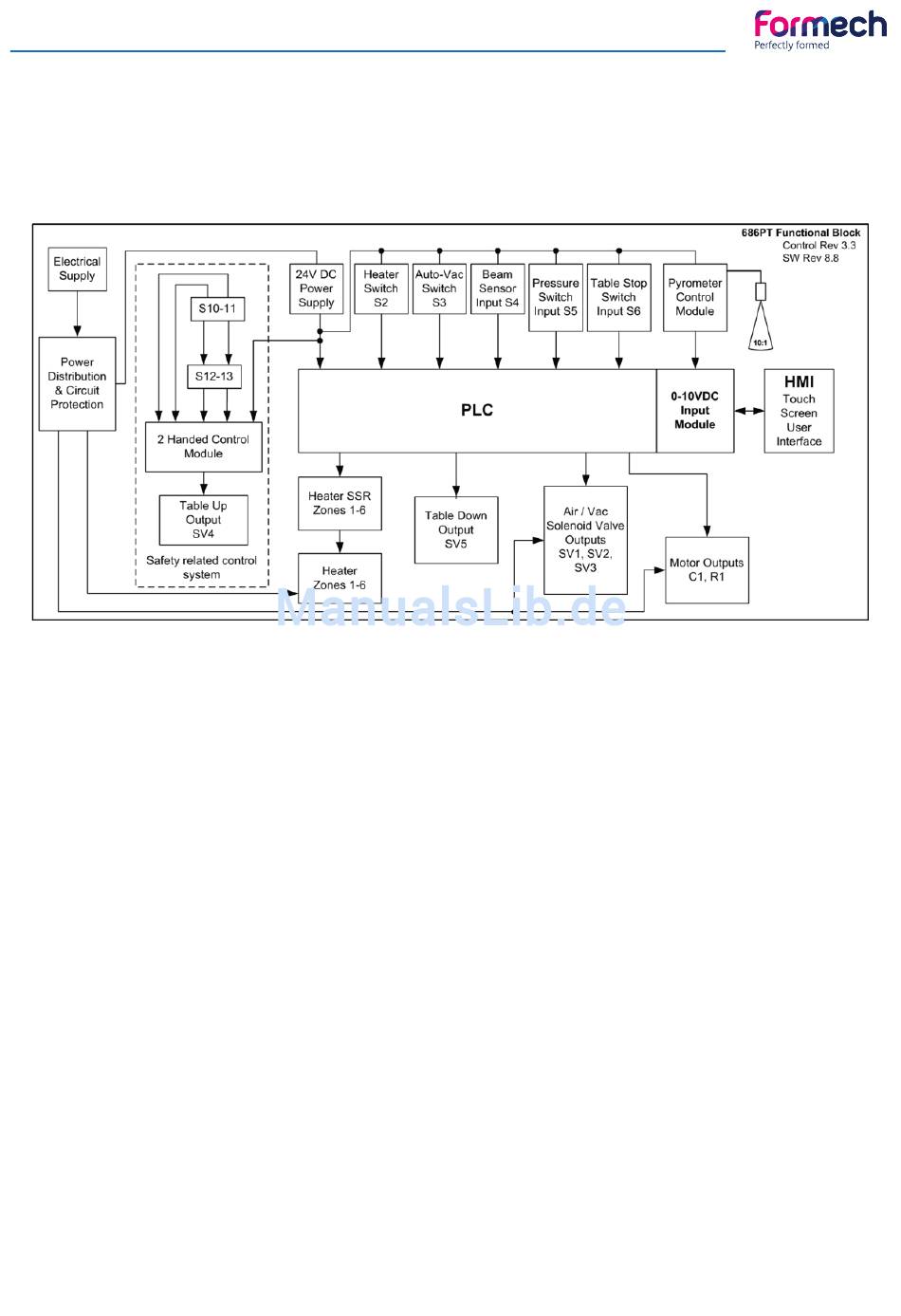

Der nachfolgende Überblick über den elektrischen Schaltkreis der 686PT zeigt die sicherheitsrelevanten Teile
der Steuerung.

Die technischen Informationen beinhaltet im Folgenden:

1-a. 686 PT Wiring 1&2Phase HV
1-b. 686 PT Wiring 3Phase HV
1-c. 686 PT Wiring 3Phase Delta HV
1-d 686 PTVT Wiring 1&2Phase HV
1-e 686 PTVT Wiring 3Phase HV
1-f 686 PTVT Wiring 3Phase – 1P pump HV
2-a. 686 PT Wiring LV
2-b. 686 Manual Wiring LV
2-c 686 PT Pyrometer Wiring LV
2-d 686 PTVT Wiring LV
2-e 686 PTVT Pyrometer Wiring LV
P3-b. 686 PT Pnumatics
P4. Major parts listing

Verriegelungseinrichtungen

Begrenzungsschalter hintere Heizung, SW2 - Verhindert automatische Stützluft wenn dieser in AUS-Position
steht. Verhindert Vordehnen, Ablösen, Vakuum und Tisch hochfahren, wenn in OFFEN-Position.
