Aufbau der Maschine
Kühlsystem (Optional)
B- Verwendung des Kühlsystems
Durch drücken des «FAN»-Symbols auf dem Bildschirm wird das Gebläse zur eingestellten Zeit zur Kühlung
der Form aktiviert. Das «FAN»-Symbol ändert seine Farbe bei Betätigung ON/OFF (EIN/AUS). Bei der Mon-
tage des Lüfters ist die richtige Position der Ventilatoren wichtig, um gute und konsistente Ergebnisse zu
erreichen. Ausrichten des Luftstroms von hinten über die Querstrebe herunter Richtung Mitte der Form redu-
ziert den Kühleffekt des Gebläses auf die Heizung. Ausrichten des Luftstroms von hinten über die Querstrebe
herunter Richtung Mitte der Form reduziert den Kühleffekt des Gebläses auf die Heizung.
Optionales Kühlungsverstärkungssystem

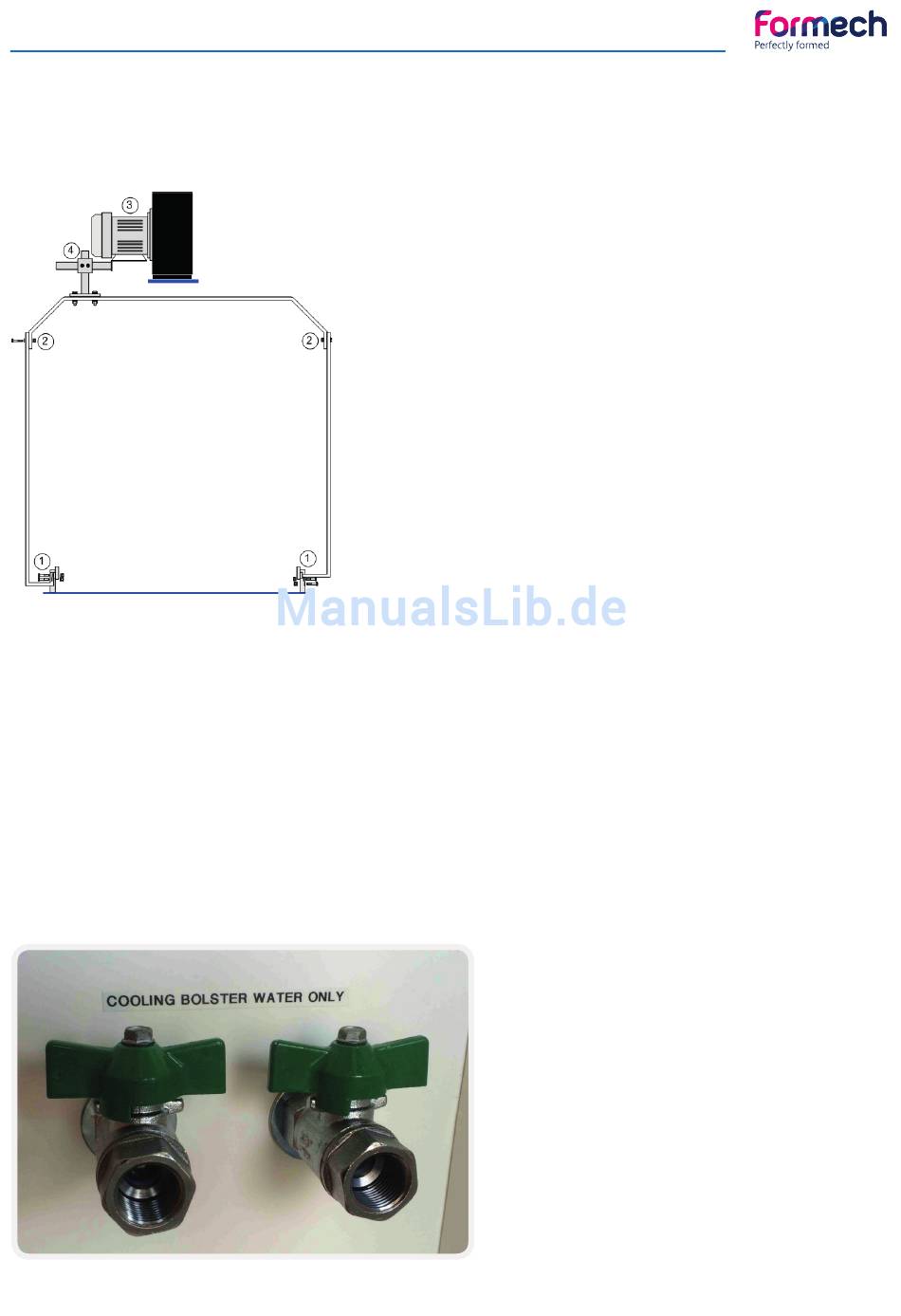

A- Anbringen des Kühlsystems
1- Befestigen Sie die Trägerseiten an den Bohrungen der beiden
Heizungsführungsschienen auf beiden Seiten der Formfl äche mit
den vier mitgelieferten Schrauben und Muttern.
2- Befestigen Sie die Querstrebe an den oberen Enden der Träger-
seiten mit den vier mitgelieferten Schrauben und Muttern. Die Ge-
bläsebefestigung sollte an der Querstrebe angebracht werden, so
dass das Gebläse hinter der Querstrebe positioniert werden kann
und die Luftströmung nach vorne und weg von der Heizung fl ießt.
3- Der Schwenkarm wird bereits an der Ventilator-Einheit mon-
tiert geliefert. Schwenken Sie ihn zur Querstrebe und ziehen Sie
die Gewindestifte und Muttern an. Befestigen Sie die Ventila-
torstützen niemals an der Unterseite der Querstrebe, da der Ven-
tilator sonst herunterfallen könnte und Verletzungen verursachen
würde. Das Montieren des Ventilators sollte immer von zwei
Personen ausgeführt werden.
4- Richten Sie den Ventilator in die erforderliche Position aus und
ziehen Sie alle Gewindestifte und Muttern fest. Befestigen Sie
das Stromkabel an den dafür vorgesehen Clips und führen Sie es
hinunter zur Ventilator-Anschlussbuchse im Schaltkasten.
Die Kühlungsverstärkung (booster) ist am Form-
tisch vorinstalliert. PTFE Wasserschläuche sind
zwischen der Unterseite des Boosters und der
Hinterseite der Maschine angeschlossen.
Schließen Sie die Zulaufl eitungen und die
Rücklaufl eitungen der temperierten Wasserzufu-
hr an die 2 Armaturen an, die an der Hinterseite
der Maschine angebracht sind.
Die Armaturen sind 3/8» BSP.
16
Bedienungsanleitung - Formech 686PT - Rev 8.8
