Weitere Bedienelemente und Anpassungen durch den Anwender

Einstellen der Tischgeschwindigkeit

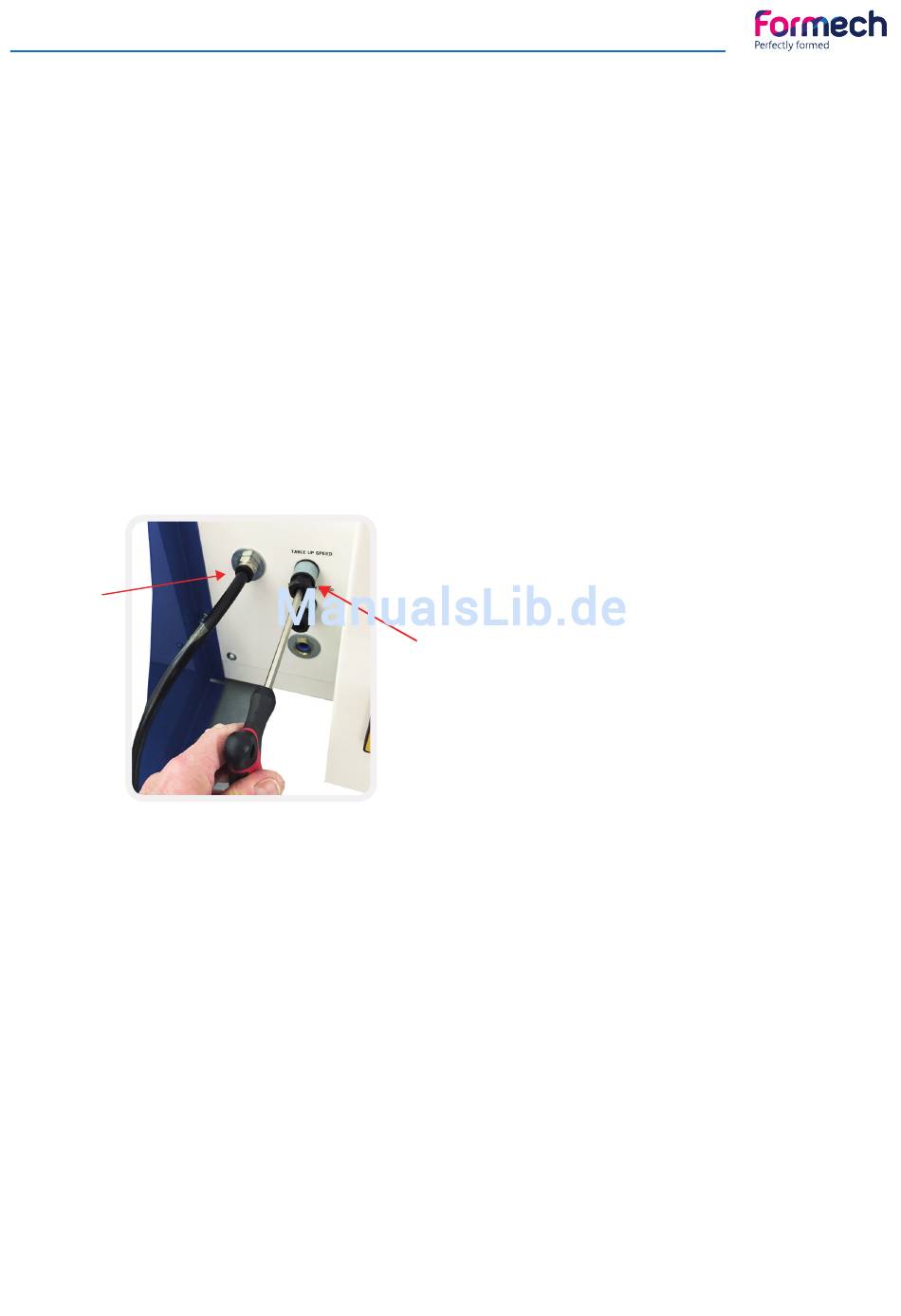

Zwei Einstellungsmöglichkeiten der Tischgeschwindigkeit befinden sich auf der unteren linken Seite an der
hinteren Abdeckung (von der Rückseite der Maschine aus gesehen).
Das sind Durchflussregulatoren, um die ausströmende Luft vom pneumatischen Zylinder des Tischs ein-
zustellen. Durch Einstecken eines 6mm Sechskantschlüssels und Drehen im Uhrzeigersinn oder gegen den
Uhrzeigersinn lassen sich die Durchflussregulatoren justieren.
Drehen im Uhrzeigersinn reduziert die Luftausströmung und reduziert damit die Zylinder/Tischgeschwin-
digkeit. Drehen gegen den Uhrzeigersinn erhöht die Luftausströmung und erhöht damit die Zylinder/
Tischgeschwindigkeit.
Mit dem oberen Durchflussregulator stellen Sie die Geschwindigkeit zum Hochfahren des Tischs ein.
Mit dem unteren Durchflussregulator stellen Sie die Geschwindigkeit zum Herunterfahren des Tischs ein.
SEIEN SIE VORSICHTIG, WENN SIE AN DIE RÜCKSEITE DER MASCHINE ARBEITEN. IN DIESEM
BEREICH KÖNNTEN SEHR HEISSE STELLEN SEIN.
Eingang
Druckluft
Eingang Tischgeschwindigkeitsdurchflussregulator

Justierung der hinteren Klemmrahmen-Federspannung

Die Federspannung des Klemmrahmens befindet sich auf der Rückseite. Die Federn sind mit 2 M10 Muttern
arretiert. Eventuell muss die Spannung der Federn justiert werden, beispielsweise wenn dickere oder dünnere
Kunststoffplatten mit Hilfe des Klemmrahmens fixiert werden oder wenn Reduzierfenster eingesetzt werden.
Zur Justierung der Federspannung lösen Sie die untere Mutter jeder Feder und passen die obere Mutter ents-
prechend an. Ziehen Sie die untere Mutter an um sie gegen die obere Mutter festzustellen.
SEIEN SIE VORSICHTIG, WENN SIE AN DIE RÜCKSEITE DER MASCHINE ARBEITEN. IN DIESEM
BEREICH KÖNNTEN SEHR HEISSE STELLEN SEIN.

Justierung der vorderen Klemmrahmen-Klammern

Die vorderen Materialklammern werden von Hand eingestellt. Lösen Sie dazu die Flügelmuttern an der Basis
um eine entsprechende Anpassung an die obere Mutter zu erreichen. Ziehen Sie die untere Flügelmutter fest
und prüfen Sie, ob die Einstellung korrekt ist. Justieren Sie bei Bedarf nach. Eine Justierung ist erforderlich,
wenn unterschiedliche Materialstärken oder Reduzierfenster verwendet werden.
