Installation Der Reduzierrahmen - Optional - Formech 686 Aufstellungs-, Bedienungs Und Wartungsanleitung

Aufbau der Maschine

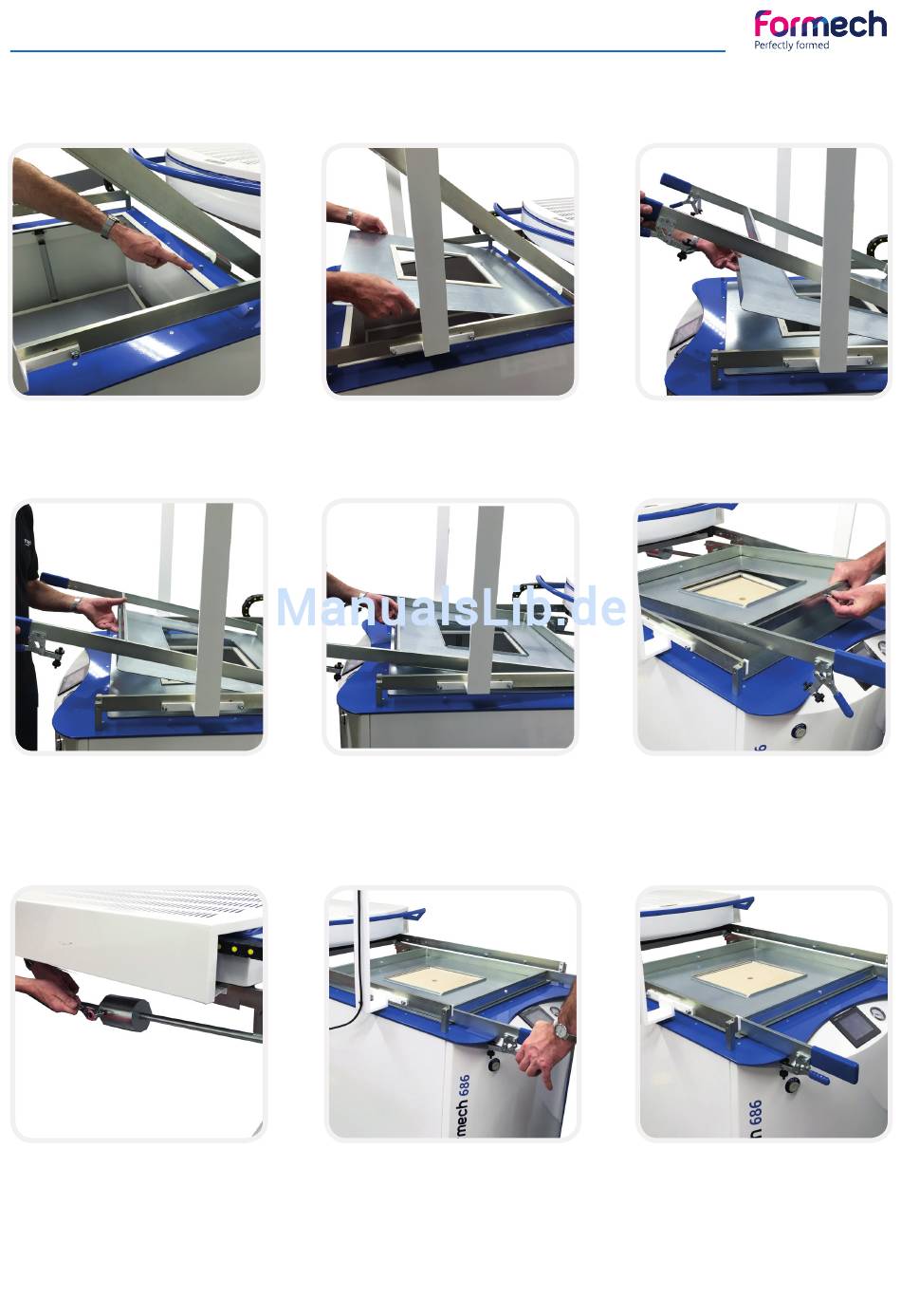

Installation der Reduzierrahmen - optional

1
Öffnen Sie den Klemmrahmen und legen sie das untere Reduzierfenster über die beiden Kopfschrauben hin-
ten (1&2). Legen Sie das obere Reduzierfenster hinten in den Klemmrahmen ein (3).
4
Halten Sie das obere Reduzierfenster fest, während Sie den Klemmrahmen nach unten bringen (4&5).
Machen Sie die Mutter und Schraube vorne und hinten fest, um das Fenster am Klemmrahmen fest zu
7
Justieren Sie die Ausgleichsge-
gengewichte mit einem 13 mm
Schraubenschlüssel indem Sie
sie nach hinten schieben (7).
2
5
machen (6). Verwenden Sie keinen Schraubenschlüssel.
Stellen Sie die Knebelklemmen
so ein, dass sie der zusätzlichen
Schichtdicke des Reduzierfens-
ters angepasst werden.
8
Bedienungsanleitung - Formech 686PT - Rev 8.8
17
3
6
12 mm Grundplatte in Position
zur Werkzeugmontage (9).
9
