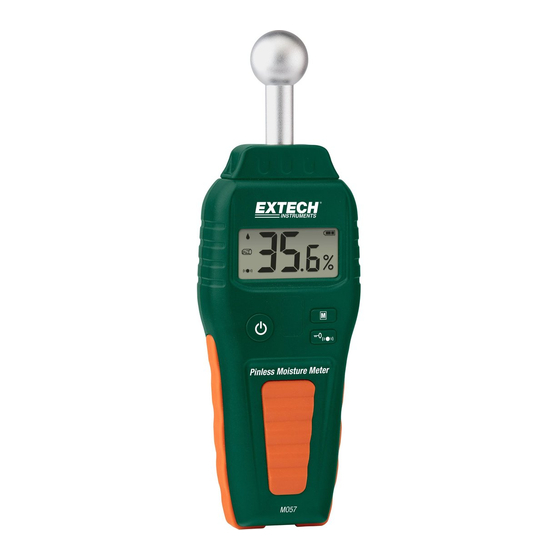

Extech Instruments MO57 Benutzerhandbuch

Nadelloses Feuchtigkeitsmessgerät
Modell MO57
Einführung
Vielen Dank, dass Sie sich für das nadellose Feuchtigkeitsgerät MO57 von Extech entschieden haben.
Das MO57 verwendet einen zerstörungsfreien sphärischen Sensor, der sicher über Oberflächen
gleitet, um die relative Feuchtigkeit in Holz und anderen Baustoffen (Wandbauplatten, Rigipsplatten,
Karton, Putz, Beton und Mörtel) in jedem Winkel bis zu einer Tiefe von 10,2 cm (4") zu messen.
Um den Feuchtigkeitsgehalt anzuzeigen, bietet das MO57 eine digitale Lesung, hörbare Töne und
„Feuchtigkeitstropfen"-Symbole. Die hörbaren Töne (acht Intensitätsstufen) und Tröpfchensymbole
(1, 2 oder 3) werden proportional zur höheren Feuchtigkeit gesteigert. Zusätzliche Funktionen sind
die Automatische Abschaltung und die Display-Anzeigesperre.
Das Gerät wird komplett getestet und kalibriert ausgeliefert und wird bei sachgemäßer Handhabung
viele Jahre zuverlässige Dienste leisten. Bitte besuchen Sie unsere Website (www.extech.com) für die
neueste Version dieses Benutzerhandbuchs, Produkt-Updates und technische Unterstützung.
Informationen zur Messung
Zur Feuchtigkeitsmessung emittiert und erfasst der Sensor elektromagnetische Signale mit niedriger
Leistung. Die Anzeige in Prozent ist der Durchschnitt des Feuchtigkeitsgehalts, der über die gesamte
Messoberfläche des Sensors und in der maximalen Eindringtiefe (10,2 mm [4,0"]) gemessen wird.
Feuchtigkeit, die näher an der Oberfläche ist, hat eine größere Auswirkung auf den angezeigten
Durchschnittswert als die Feuchtigkeit, die näher an der maximalen Eindringtiefe liegt.
Wird der Sensor auf eine Oberfläche gelegt, deren Dicke geringer ist als die maximale Eindringtiefe,
kann dies zu unzuverlässigen Feuchtigkeitsmessungen führen. In diesen Fällen können Sie Material
auf die gemessene Oberfläche legen, um die Dicke zu erhöhen.
Das MO57 weist auch durch hörbare Töne und „Feuchtigkeitstropfen"-Symbole auf dem Display das
Feuchtigkeitsniveau hin. Die Frequenz des hörbaren Tons und die Anzahl angezeigter Tropfen
nehmen mit steigendem Feuchtigkeitsniveau zu. Halten Sie die Hand während der Messung ruhig auf
dem Messgerät, während Sie das Messgerät halten und bewegen, da die Handbewegung die
Messwerte beeinflussen kann.
BENUTZERHANDBUCH Beschreibung des Messgeräts
1. LCD-Display
2. Ein-/Aus-Taste
3. Display-Sperre/Signalton-Taste
4. Materialauswahl-Taste
5. Sensor
Hinweis: Batteriefach auf der Rückseite des Messgerätes
Beschreibung der Anzeige
1. Tröpfchensymbole (1 für niedrige, 2 für mittlere und 3 für hohe Feuchtigkeit)
2. Holz-Modus
3. Baumaterial-Modus
4. Symbol für aktivierten Signalgeber
5. Feuchtigkeitsmessung
6. Prozent Feuchtigkeitseinheit (relativ)
7. Display-Sperrmodus
8. Batteriestatus-Symbol
Beschreibungen der Tasten
Symbol Name der Schaltfläche
Netz EIN/AUS
Materialauswahl
/
(Holz/Baustoffe)
Display-Sperre/Signalton-
/
Steuerung
Bedienung
Stromversorgung des Messgerätes
1. Halten Sie die Einschalttaste etwas länger gedrückt, um das Messgerät ein- und
auszuschalten.
2. Das Messgerät gibt bei der Inbetriebnahme akustische Töne aus und führt eine
Selbstkalibrierung durch. Halten Sie den Sensor des Messgeräts während der Kalibrierung
mindestens 8 bis 10 cm (3 bis 4") von Händen und Gegenständen weg. Der Kalibrierwert darf
0,5 nicht überschreiten. Andernfalls führen Sie eine Neukalibrierung durch und stellen Sie
dabei sicher, dass in der Nähe des Sensors keine Hände oder anderen Gegenstände sind.
1
1
2
Beschreibung
Lange drücken, um das Messgerät ein- oder
auszuschalten
Zum Umschalten von Materialgruppen kurz
drücken
Kurzes Drücken sperrt/entriegelt das Display
Langes Drücken schaltet den Signalgeber EIN/AUS
MO57-de-DE_V1.0 7/17
5
4
3
