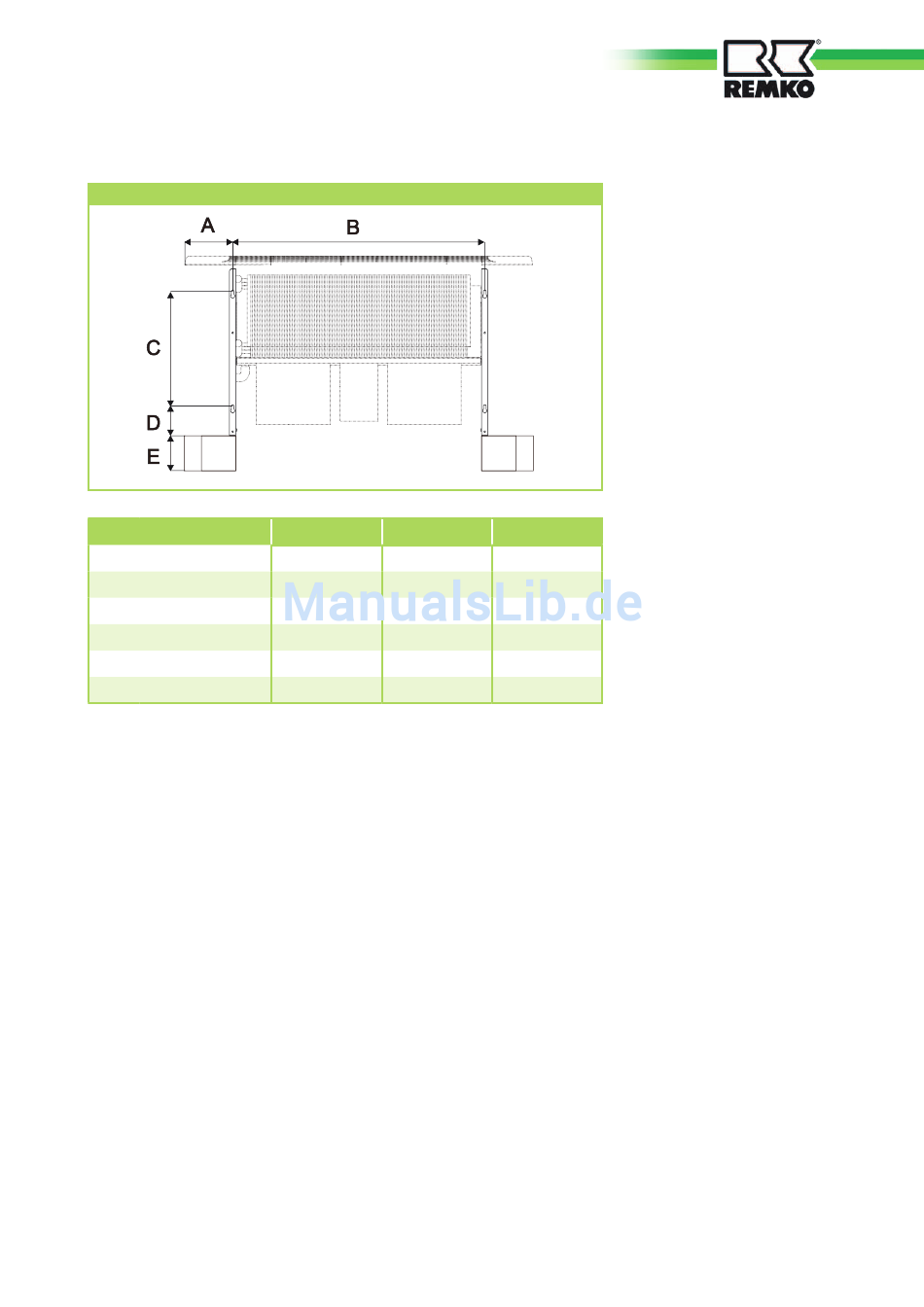

Geräteaufhängung
Maße in mm
A
B
C
D
E
Standfüße
E
Ansaugkasten
Wahl des hydraulischen
Anschlußes
2-Leiter-System zum Kühlen
Wandmontage ohne Ventilbau-
■
gruppe:
Bei ausgeschaltetem Ventilator
ist das Ausströmen der Luft aus
dem Lufteintritt unter Komfort-
abstrichen zu vernachlässigen.
Bei diesem Anwendungsfall ist
der Einsatz einer Ventilbaugrup-
pe nicht zwingend erforderlich.
Deckenmontage ohne Ventil-
■
baugruppe:
Um das Ausströmen der kal-
ten Luft aus dem Luftaustritt
bei ausgeschaltetem Ventilator
zu unterbinden, ist bei diesem
Anwendungsfall eine Ventilbau-
gruppe einzusetzen.
KLT 35
KLT 50
150
150
680
1010
360
360
93
93
100
100
175
175
Wandmontage mit Ventilbau-
■
gruppe:
Um ein eventuelles Ausströmen
der kalten Luft und starke Kon-
densatbildung zu unterbinden,
kann aus Komfortgründen der
Einsatz einer Ventilbaugruppe
bei diesem Anwendungsfall
eingesetzt werden.
Kontrollieren Sie den Verpa-
■
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspart-
ner und der Spedition.
Deckenmontage mit Ventilbau-
■
gruppe:
Um ein Ausströmen der kalten
Luft und permanente Strö-
mungsgeräusche zu unterbin-
den, wird aus Komfortgründen
der Einsatz einer Ventilbaugrup-
pe bei diesem Anwendungsfall
empfohlen.
2-Leiter-System zum Kühlen
und Heizen
Da das 2-Leiter-System sowohl
■
den Kühl– und Heizfall gleicher-
maßen realisieren muß, ist aus
Gründen der Konvektion im
Winterbetrieb bei allen Mon-
tagemöglichkeiten und nicht
gewollter Wärmeabgabe, bei
diesem Systembetrieb eine Ven-
tilbaugruppe vorgeschrieben.
KLT 60
4-Leiter-System zum Kühlen
150
und Heizen
1010
Da das 4-Leiter-System sowohl
360
■
den Kühl- und Heizfall gleicher-
93
maßen realisieren muß, sind
100
bei diesem Systembetrieb zwei
175
Ventilbaugruppen für das
Kühl- und Heizregister
vorgeschrieben.
Anschluß der
Mediumleitungen
Der bauseitige Anschluß der
■
Leitungen erfolgt auf der
Rückseite der Geräte.
Für Servicezwecke sind die
■
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
Zusätzliche automatische Ent-
■
lüftungsventile sind im Vor-
und Rücklauf, an der höchsten
Stelle der Installation, vor-
zusehen.
Die Mediumleitungen
■
dürfen keine statischen
Belastungen auf das Gerät
ausüben.
13
