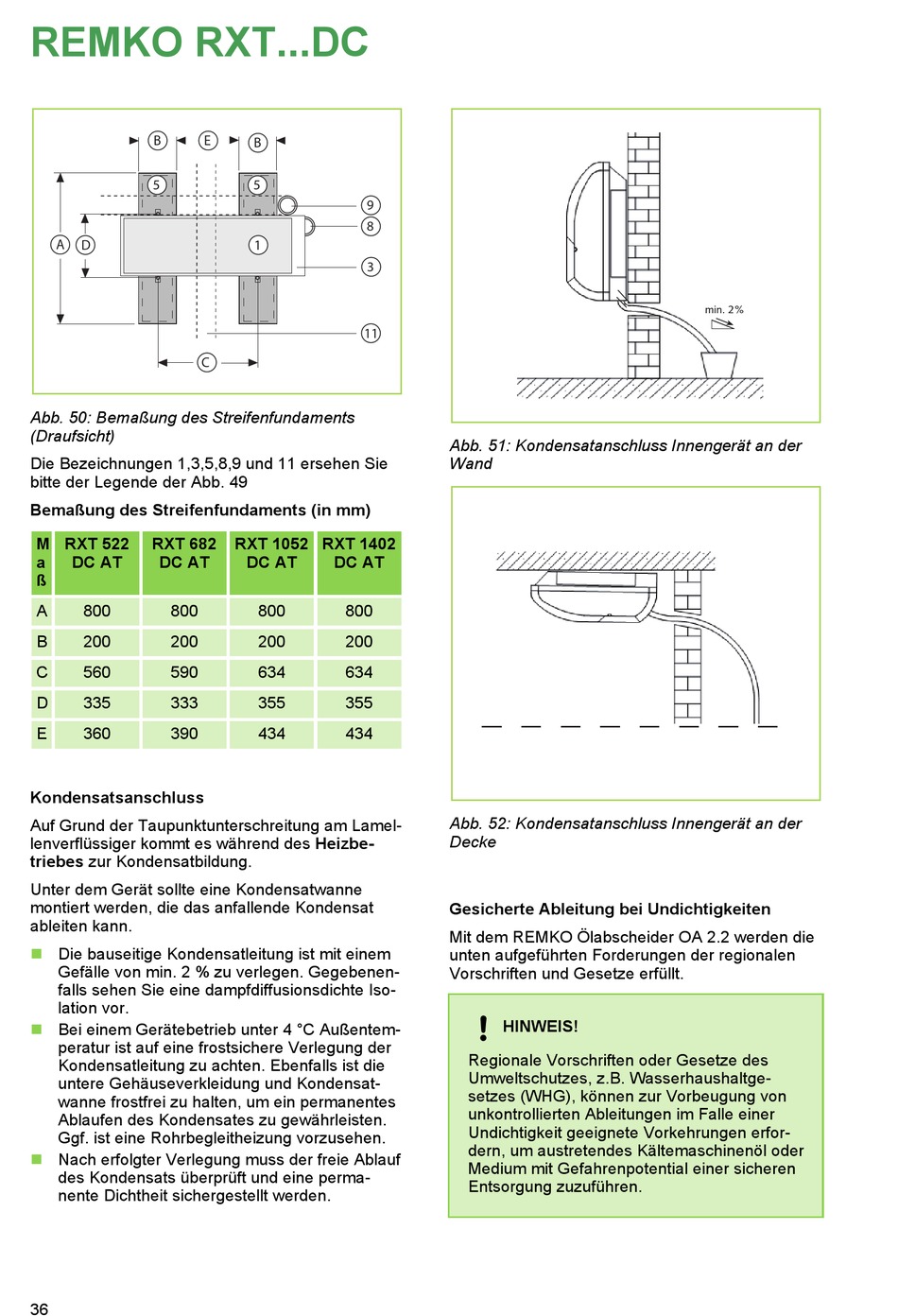

REMKO RXT 522 DC Montageanleitung Und Bedienungsanleitung Seite 36

REMKO RXT...DC
B
5
1
A D
Abb. 50: Bemaßung des Streifenfundaments
(Draufsicht)
Die Bezeichnungen 1,3,5,8,9 und 11 ersehen Sie
bitte der Legende der Abb. 49
Bemaßung des Streifenfundaments (in mm)
M RXT 522 RXT 682
a DC AT DC AT
ß
A 800 800
B 200 200
C 560 590
D 335 333
E 360 390
Kondensatsanschluss
Auf Grund der Taupunktunterschreitung am Lamel-
lenverflüssiger kommt es während des Heizbe-
triebes zur Kondensatbildung.
Unter dem Gerät sollte eine Kondensatwanne
montiert werden, die das anfallende Kondensat
ableiten kann.
n Die bauseitige Kondensatleitung ist mit einem
Gefälle von min. 2 % zu verlegen. Gegebenen-
falls sehen Sie eine dampfdiffusionsdichte Iso-
lation vor.
n Bei einem Gerätebetrieb unter 4 °C Außentem-
peratur ist auf eine frostsichere Verlegung der
Kondensatleitung zu achten. Ebenfalls ist die
untere Gehäuseverkleidung und Kondensat-
wanne frostfrei zu halten, um ein permanentes
Ablaufen des Kondensates zu gewährleisten.
Ggf. ist eine Rohrbegleitheizung vorzusehen.
n Nach erfolgter Verlegung muss der freie Ablauf
des Kondensats überprüft und eine perma-
nente Dichtheit sichergestellt werden.
36
E
B
5
9
8
1
3
11
C
RXT 1052 RXT 1402
DC AT DC AT
800 800
200 200
634 634
355 355
434 434
Abb. 51: Kondensatanschluss Innengerät an der
Wand
Abb. 52: Kondensatanschluss Innengerät an der
Decke
Gesicherte Ableitung bei Undichtigkeiten
Mit dem REMKO Ölabscheider OA 2.2 werden die
unten aufgeführten Forderungen der regionalen
Vorschriften und Gesetze erfüllt.
HINWEIS!
Regionale Vorschriften oder Gesetze des
Umweltschutzes, z.B. Wasserhaushaltge-
setzes (WHG), können zur Vorbeugung von
unkontrollierten Ableitungen im Falle einer
Undichtigkeit geeignete Vorkehrungen erfor-
dern, um austretendes Kältemaschinenöl oder
Medium mit Gefahrenpotential einer sicheren
Entsorgung zuzuführen.
min. 2%
min. 2%
