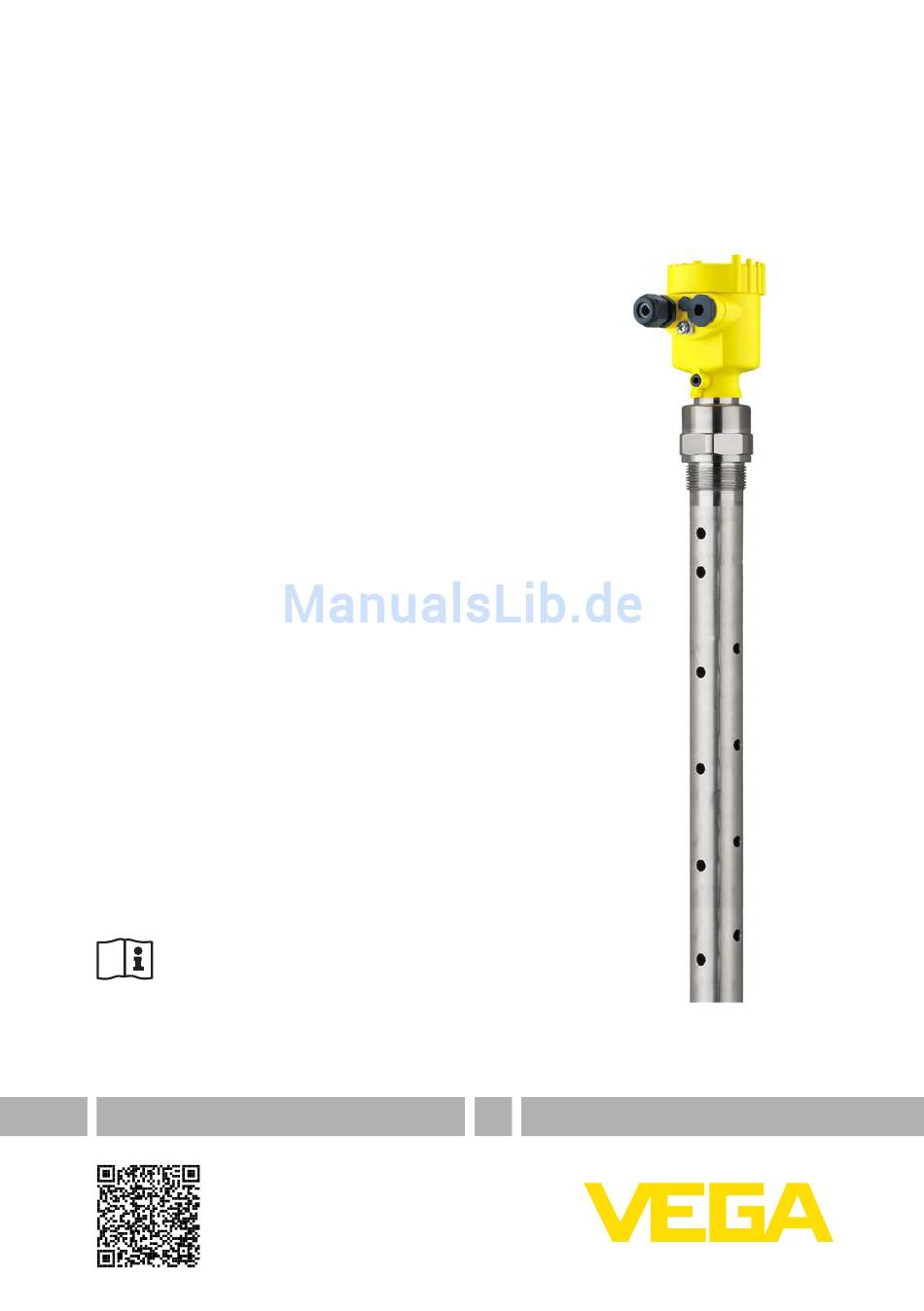

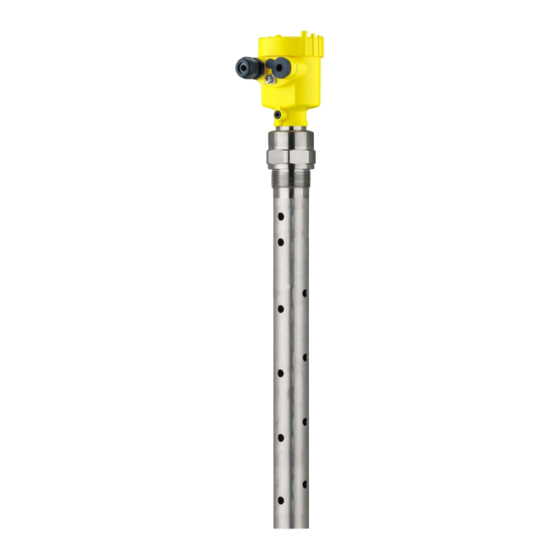

- Seite 1 Betriebsanleitung TDR-Sensor zur kontinuierlichen Füllstand- und Trennschichtmessung von Flüssigkeiten VEGAFLEX 81 4 … 20 mA/HART - Zweileiter Koaxialmesssonde Mit SIL-Qualifikation Document ID: 44216...
-
Seite 2: Schnellstart
- z. B. bei einem liegenden Rundtank oder Kugeltank. Aktivieren Sie die passende Kurve. 5. Eine "Störsignalausblendung" erfasst, markiert und speichert Störsignale, damit sie für die Füllstandmessung nicht mehr berücksichtigt werden. Wir empfehlen generell eine Störsignal- ausblendung durchzuführen. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... - Seite 3 Dichtfläche des Gewindes oder Flansches. Weitere Schritte 1. Im Menü "Weitere Einstellungen", Menüpunkt "Dämpfung" die gewünschte Dämpfung des Ausgangssignals einstellen. 2. Im Menüpunkt "Stromausgang" die Messgröße des Stromaus- ganges und die Ausgangskennlinie auswählen. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 4: Inhaltsverzeichnis
Bediensystem ........................ 34 Parametrierung ....................... 35 Sicherung der Parametrierdaten ..................57 In Betrieb nehmen mit PACTware Den PC anschließen ...................... 58 Parametrierung mit PACTware ..................59 Sicherung der Parametrierdaten ..................60 VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... - Seite 5 12.1 Technische Daten ......................74 12.2 Maße ..........................84 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese sind Bestandteil der Betriebsanleitung und liegen jedem Gerät mit Ex-Zulassung bei. Redaktionsstand: 2013-06-20 VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 6: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 7: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAFLEX 81 ist ein Sensor zur kontinuierlichen Füllstandmes- sung. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung". -
Seite 8: Ce-Konformität
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 9: Produktbeschreibung Aufbau
Betriebsanleitung zum Zeitpunkt der Auslieferung (PDF) • Auftragsspezifische Sensordaten für einen Elektroniktausch (XML) • Prüfzertifikat Druckmessumformer (PDF) Gehen Sie hierzu auf www.vega.com, "VEGA Tools" und "Seriennum- mersuche". Alternativ finden Sie die Daten über Ihr Smartphone: VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 10: Arbeitsweise
Füllstand- oder Trennschichtmessung und ist für Anwendungen in Flüssigkeiten geeignet. Aufgrund der Qualifikation bis SIL2 bzw. homogen redundant bis SIL3 (IEC 61508) ist der VEGAFLEX 81 für den Einsatz in sicherheitsinst- rumentierten Systemen (SIS) geeignet. Die Sicherheitsfunktion (SIF) kann sowohl eine Überwachung des maximalen oder minimalen Füllstandes oder eine Kombination aus... - Seite 11 Stabes geführt. Beim Auftreffen auf die Füllgutoberfläche werden die Mikrowellenimpulse teilweise reflektiert. Der andere Teil durchläuft das obere Medium und wird an der Trennschicht ein zweites Mal reflektiert. Die Laufzeiten zu den beiden Mediumschichten werden vom Gerät ausgewertet. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 12 Mediums, vorzugsweise elektrisch leitfähig. Beispiel: oberes Medium Dielektrizitätszahl 2, unteres Medium Dielektrizitätszahl mindestens 12. Gasphase (L3) • Luft oder Gasgemisch • Gasphase - je nach Anwendung nicht immer vorhanden (d2 = 0) VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 13: Ausgangssignal
Weitere Informationen finden Sie in der Betriebsanleitung "Anzeige- und Bedienmodul PLICSCOM" (Document-ID 27835). VEGACONNECT Der Schnittstellenadapter VEGACONNECT ermöglicht die Anbindung kommunikationsfähiger Geräte an die USB-Schnittstelle eines PCs. Zur Parametrierung dieser Geräte ist die Bediensoftware PACTware mit VEGA-DTM erforderlich. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... - Seite 14 Sie können das Anzeige- und Bedienmodul damit in einem Umge- bungstemperaturbereich von -40 … 70 °C verwenden. Weitere Informationen finden Sie in der Betriebsanleitung "Anzeige- und Bedienmodul mit Heizung" (Document-ID 31708). VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 15: Montieren
Prozessbedingungen sind insbesondere: • Prozessdruck • Prozesstemperatur • Chemische Eigenschaften der Medien • Abrasion und mechanische Einwirkungen Die Angaben zu den Prozessbedingungen finden Sie im Kapitel "Technische Daten" sowie auf dem Typschild. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 16: Montagehinweise
4 Montieren Montagehinweise Montageposition Montieren Sie den VEGAFLEX 81 so, dass der Abstand zu Behälter- einbauten oder der Behälterwand min. 300 mm (12 in) beträgt. Bei nicht metallischen Behältern sollte der Abstand zur Behälterwand mindestens 500 mm (19.7 in) betragen. - Seite 17 Gasen bzw. in Wasserdampf. Im Leitsystem (PLS) können Sie die Messergebnisse des VEGAFLEX 81 mit diesen Werten korrigieren. Das setzt allerdings konstante Temperatur- und Druckverhältnisse im Behälter voraus. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 18 4 Montieren Automatische Korrektur über Referenzstrecke Der VEGAFLEX 81 kann optional mit einer Laufzeitkorrektur über Referenzstrecke ausgestattet werden. Damit kann die Messsonde eine automatische Laufzeitkorrektur ausführen. Der Referenzpunkt darf deshalb nicht überfüllt werden. Die obere Blockdistanz ist daher 450 mm (17.7 in).
-
Seite 19: An Die Spannungsversorgung Anschließen
Kapitel "Technische Daten") Anschluss an Auswert- Auswertgeräte VEGAMET und VEGASCAN verfügen über eine geräte digitale Sensorerkennung. Beim Anschluss des VEGAFLEX 81 ist ein aktueller Softwarestand des Auswertgerätes erforderlich. Gehen Sie zum Softwareupdate auf www.vega.com/downloads und "Software". Anschlusskabel Das Gerät wird mit handelsüblichem zweiadrigem Kabel ohne Schirm angeschlossen. -
Seite 20: Kabelschirmung Und Erdung Bei Potentialunterschieden
Drehen nach links herausnehmen 3. Überwurfmutter der Kabelverschraubung lösen 4. Anschlusskabel ca. 10 cm (4 in) abmanteln, Aderenden ca. 1 cm (0.4 in) abisolieren 5. Kabel durch die Kabelverschraubung in den Sensor schieben VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... - Seite 21 Weitere Informationen zum max. Aderquerschnitt finden Sie unter "Technische Daten/Elektromechanische Daten" 7. Korrekten Sitz der Leitungen in den Klemmen durch leichtes Ziehen prüfen 8. Schirm an die innere Erdungsklemme anschließen, die äußere Erdungsklemme mit dem Potenzialausgleich verbinden VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 22: Anschlussplan Einkammergehäuse
Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die Ex-ia-Ausführung. Elektronikraum 4...20mA 6 7 8 Abb. 12: Elektronikraum Zweikammergehäuse Interne Verbindung zum Anschlussraum Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 23: Anschlussplan Ex-D-Ia-Zweikammergehäuse
Anschlussplan Ex-d-ia-Zweikammergehäuse Elektronikraum 4...20mA 6 7 8 Abb. 14: Elektronikraum Zweikammergehäuse Interne Verbindung zum Anschlussraum Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter Interne Verbindung zum Steckverbinder für externe Anzeige- und Bedie- neinheit (optional) VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... - Seite 24 Abb. 17: Sicht auf den Steckverbinder Pin 1 Pin 2 Pin 3 Pin 4 Kontaktstift Farbe Verbindungslei- Klemme Elektronik- tung im Sensor einsatz Pin 1 Braun Pin 2 Weiß Pin 3 Blau VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 25: Anschlussplan - Ausführung Ip 66/Ip 68, 1 Bar
Zweiter Stromausgang (II) - Spannungsversorgung und Signalausgang (ohne HART) Erdungsklemme zum Anschluss des Kabelschirms Zusatzelektronik - Funk- Das Funkmodul PLICSMOBILE ist eine externe GSM/GPRS-Funkein- modul PLICSMOBILE heit zur Übertragung von Messwerten und zur Fernparametrierung. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 26: Einschaltphase
Ausgangssignal springt auf den eingestellten Störstrom Sobald ein plausibler Messwert gefunden ist, wird der zugehörige Strom auf der Signalleitung ausgegeben. Der Wert entspricht dem aktuellen Füllstand sowie den bereits durchgeführten Einstellungen, z. B. dem Werksabgleich. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 27: Funktionale Sicherheit (Sil)
Anwender und Planer zur Projektierung und zum Betrieb des sicherheitsinstrumentierten Systems benötigt. Dieses Dokument wird jedem Gerät mit SIL-Qualifikation beigelegt und kann zusätzlich über die Seriennummernsuche auf unserer Homepage abgerufen werden. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 28: Anwendungsbereich
Der zum Auswertgerät passende DTM in Verbindung mit einer Bediensoftware nach dem FDT/DTM-Standard, z. B. PACTware Hinweis: Für die Bedienung des VEGAFLEX 81 ist die DTM Collection Version 1.67.2 oder höher erforderlich. Die Änderung sicherheitsrelevanter Parameter ist nur bei aktiver Verbindung zum Gerät möglich (Online- Modus). -
Seite 29: Ablauf Der Inbetriebnahme
• Bedienung freigeben • Parameter ändern • Bedienung sperren und geänderte Parameter verifizieren Start: Sicherer Betriebs- Die Inbetriebnahme muss nach einem genau vorgegebenen Schema zustand durchgeführt werden. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 30: Funktionsprüfung
PIN (siehe Kapitel "Inbetriebnahmeschritte - Bedienung sperren"). Die PIN im Auslieferungszustand lautet 0000. Parameter ändern Nehmen Sie den VEGAFLEX 81 nach den Angaben in dieser Be- triebsanleitung und dem Safety Manual in Betrieb. Inbetriebnahme - Funkti- Das Gerät prüft beim Sperren der Bedienung die Gegebenheiten der onsprüfung... - Seite 31 Nach der Inbetriebnahme müssen Sie die geänderten Parameter Bedienung sperren verifizieren. Dazu müssen Sie zuerst die aktuell eingestellte PIN eingeben. Dabei wird die Bedienung automatisch gesperrt. Danach führen Sie einen Vergleich zweier Zeichenfolgen durch. Sie müssen VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 32 Dann bestätigen Sie, dass die Seriennummer Ihres Gerätes korrekt übernommen wurde. Dies dient zur Überprüfung der Gerätekommu- nikation. Danach werden alle geänderten Parameter aufgeführt, die jeweils bestätigt werden müssen. Nach Abschluss dieses Vorgangs ist die Sicherheitsfunktion wieder gewährleistet. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 33: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul Anzeige- Und Bedienmodul Einsetzen
Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. Abb. 21: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse im Elektronikraum VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 34: Bediensystem
Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. Bediensystem Abb. 23: Anzeige- und Bedienelemente 1 LC-Display Bedientasten • Tastenfunktionen [OK]-Taste: – In die Menüübersicht wechseln – Ausgewähltes Menü bestätigen VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 35: Parametrierung
Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. Einschaltphase Nach dem Einschalten führt der VEGAFLEX 81 einen kurzen Selbst- test durch, dabei wird die Gerätesoftware überprüft. Das Ausgangssignal gibt während der Einschaltphase eine Störmel- dung aus. - Seite 36 Zum Schutz vor ungewollter oder unbefugter Bedienung ist das Gerät im normalen Betriebszustand für jegliche Parameteränderung gesperrt. Sie müssen vor jeder Parameteränderung die PIN des Gerätes einge- ben. Die PIN im Auslieferungszustand lautet "0000". VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 37 - Mediumtyp Sie messen wollen. Sie können wählen zwischen Flüssigkeit oder Schüttgut. Inbetriebnahme - Anwen- In diesem Menüpunkt können Sie die Anwendung auswählen. Sie dung - Anwendung können zwischen Füllstandmessung und Trennschichtmessung VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 38 Stellen Sie die Funktion nur dann auf "Ja", wenn die Gasphase dauer- haft vorhanden ist. Inbetriebnahme - Anwen- Dieser Menüpunkt ist nur verfügbar, wenn Sie unter dem Menüpunkt dung - Dielektrizitätszahl "Anwendung" Trennschichtmessung ausgewählt haben. In diesem VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 39 In diesem Menüpunkt können Sie den Min.-Abgleich für den Füll- Abgleich Füllstand stand eingeben. Bei einer Trennschichtmessung ist dies der minimale Gesamtfüllstand. Stellen Sie den gewünschten Prozentwert mit [+] ein und speichern mit [OK]. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 40 Menüpunkt (Abgleich der Füllstandmessung übernehmen) "Ja" ausgewählt haben, wird die aktuelle Einstellung angezeigt. Wenn Sie bei der Auswahl "Nein" ausgewählt haben, können Sie den Abgleich für die Trennschichtmessung gesondert eingeben. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 41 Bei der Behälterhöhe müssen Sie die Gesamthöhe des Behälters eingeben. Bei der Stutzenkorrektur müssen Sie die Höhe des Stutzens oberhalb der Behälteroberkante eingeben. Wenn der Stutzen tiefer liegt als die Behälteroberkante, kann dieser Wert auch negativ sein. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 42 Füllstandwertes in zwei Menüpunkte aufgeteilt. Inbetriebnahme - Skalie- Im Menüpunkt "Füllstand 1" definieren Sie die Skalierungsgröße und rung Füllstand 1 die Skalierungseinheit für den Füllstandwert auf dem Display, z. B. Volumen in l. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 43 Display und die Skalierung des Trennschicht-Messwer- tes für 0 % und 100 %. Inbetriebnahme - Strom- Im Menüpunkt "Stromausgang Größe" legen Sie fest, auf welche ausgang Größe Messgröße sich der Stromausgang bezieht. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 44 Die Vorgehensweise entspricht den vorstehenden Einstellungen des normalen Stromausgangs. Siehe "Inbetriebnahme - Stromausgang". Inbetriebnahme - HART- Da die HART-Variablen sehr umfangreich sind, wurde die Anzeige in Variablen (1) zwei Menüpunkte aufgeteilt. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 45 Gehen Sie wie folgt vor: Geben Sie die tatsächliche Distanz vom Sensor bis zur Oberfläche des Füllgutes ein. Alle in diesem Bereich vorhandenen Störsignale werden nun vom Sensor erfasst und abgespeichert. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 46 Menüspra- chen in englisch zur Verfügung gestellt. Danach bestätigen Sie, dass die Seriennummer Ihres Gerätes korrekt übernommen wurde. Dies dient zur Überprüfung der Gerätekommu- nikation. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 47 Sie müssen dazu die Füllhöhe des Behälters sowie die Min.- und Max.-Füllstände entsprechend für 4 und 20 mA kennen. Damit kön- nen Sie den entsprechenden Ausgangsstrom berechnen. Messen Sie den Ausgangsstrom des VEGAFLEX 81 mit einem geeig- neten Multimeter und vergleichen Sie den gemessenen Ausgangs- strom mit dem berechneten Ausgangsstrom.
- Seite 48 7 In Betrieb nehmen mit dem Anzeige- und Bedienmodul Wenn Sie die Funktionsprüfung unterbrechen müssen, können Sie das Anzeige- und Bedienmodul des VEGAFLEX 81 in der jeweiligen Situation belassen. Solange der VEGAFLEX 81 mit Spannung versorgt wird, verbleibt das Anzeige- und Bedienmodul im momentan eingestellten Bedienmenü.
- Seite 49 Messung. Bei einer zuverlässigen Messung sind die Werte > 90 %. Wenn Sie unter dem Menüpunkt "Inbetriebnahme - Anwendung" Trennschichtmessung ausgewählt haben, werden zu den Schleppzei- gerwerten der Füllstandmessung zusätzlich die Schleppzeigerwerte der Trennschichtmessung angezeigt. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 50 Vergrößerung Diagnose - Simulation In diesem Menüpunkt simulieren Sie Messwerte über den Strom- ausgang. Damit lässt sich der Signalweg, z. B. über nachgeschaltete Anzeigegeräte oder die Eingangskarte des Leitsystems testen. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 51 Einstellungen der Echokurve können Sie in der Bediensoft- ware PACTware vornehmen. Mit der Bediensoftware PACTware und dem PC kann die hochauf- gelöste Echokurve später angezeigt und genutzt werden, um die Qualität der Messung zu beurteilen. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 52 Zeitpunkt der Auslieferung ab Werk inkl. der auftragsspe- zifischen Einstellungen. Eine angelegte Störsignalausblendung, frei programmierte Linearisierungskurve sowie der Messwertspeicher werden gelöscht. Basiseinstellungen: Zurücksetzen der Parametereinstellungen inkl. Spezialparameter auf die Defaultwerte (Voreinstellungen) des jeweiligen Gerätes. Eine angelegte Störsignalausblendung, frei VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 53 Integrationszeit - Füllstand 0,0 s Integrationszeit - Trennschicht 0,0 s Linearisierungstyp Linear Linearisierung - Stutzenkorrektur 0 mm Linearisierung - Behälterhöhe Sondenlänge Skalierungsgröße - Füllstand Volumen in l Skalierungseinheit - Füllstand Liter VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 54 Anzeigewert 2 Elektroniktemperatur Beleuchtung Ausgeschaltet Diagnose Menüpunkt Defaultwert Geänderter Wert Statussignale - Funktionskontrolle Eingeschaltet Statussignale - Außerhalb der Spezifikation Ausgeschaltet Statussignale - Wartungsbedarf Eingeschaltet Gerätespeicher - Echokurvenspeicher Gestoppt Gerätespeicher - Messwertspeicher Gestartet VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 55 Bedienmodul dauerhaft gespeichert und bleiben auch bei Span- nungsausfall erhalten. Sie können von dort aus in einen oder mehrere Sensoren geschrieben oder zur Datensicherung für einen eventuellen Elektroniktausch aufbewahrt werden. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 56 Die Werkseinstellung ist "Analoger Stromausgang" und die Adresse Info - Gerätename In diesem Menü lesen Sie den Gerätenamen und die Geräteserien- nummer aus: Info - Geräteversion In diesem Menüpunkt wird die Hard- und Softwareversion des Sen- sors angezeigt. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 57: Sicherung Der Parametrierdaten
Gerät auf ein anderes Gerät des gleichen Typs zu übertragen. Sollte ein Austausch des Sensors erforderlich sein, so wird das Anzeige- und Bedienmodul in das Austauschgerät gesteckt und die Daten ebenfalls im Menüpunkt "Sensordaten kopieren" in den Sensor geschrieben. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 58: In Betrieb Nehmen Mit Pactware
Bei Speisegeräten mit integriertem HART-Widerstand (Innenwider- stand ca. 250 Ω) ist kein zusätzlicher externer Widerstand notwendig. Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGAMET 381 und VEGAMET 391. Auch marktübliche Ex-Speisetrenner sind meist mit einem hinreichend großen Strombegrenzungswiderstand... -
Seite 59: Parametrierung Mit Pactware
Alle Geräte-DTMs gibt es als kostenfreie Standardversion und als kostenpflichtige Vollversion. In der Standardversion sind alle Funktionen für eine komplette Inbetriebnahme bereits enthalten. Ein Assistent zum einfachen Projektaufbau vereinfacht die Bedienung VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 60: Sicherung Der Parametrierdaten
CD über Ihre zuständige Vertretung. Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 61: In Betrieb Nehmen Mit Anderen Systemen
Die Dateien können auf www.vega.com/downloads und "Software" heruntergeladen werden. Field Communicator 375, 475 Für das Gerät stehen Gerätebeschreibungen als EDD zur Parametrie- rung mit dem Field Communicator 375 bzw. 475 zur Verfügung. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 62: Diagnose Und Service
In der Erweiterten Bedienung können Sie die gewünschten Messwer- te auswählen. Die gewünschten Werte und Aufzeichnungsbedingungen werden über einen PC mit PACTware/DTM bzw. das Leitsystem mit EDD festgelegt. Auf diesem Wege werden die Daten ausgelesen bzw. auch zurückgesetzt. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 63: Statusmeldungen
Menüpunkt "Diagnose" via Anzeige- und Bedienmodul, PACTware/DTM und EDD ersichtlich. Statusmeldungen Die Statusmeldungen sind in folgende Kategorien unterteilt: • Ausfall • Funktionskontrolle • Außerhalb der Spezifikation • Wartungsbedarf und durch Piktogramme verdeutlicht: VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... - Seite 64 – Sensor detektiert während – Einbau und/oder Para- des Betriebes kein Echo metrierung prüfen bzw. Kein – Prozessbaugruppe bzw. korrigieren Messwert vor- Messsonde verschmutzt – Prozessbaugruppe bzw. handen oder defekt Messsonde reinigen oder austauschen VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 65 – Fehler im EEPROM senden Kalibrierung F261 – Fehler bei der Inbetrieb- – Reset durchführen nahme – Inbetriebnahme wieder- Fehler in der – Fehler beim Ausführen holen Geräteeinstel- eines Resets lung – Störsignalausblendung fehlerhaft VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 66 S601 – Füllstandecho im Nahbe- – Füllstand reduzieren reich verschwunden – 100 %-Abgleich: Wert Überfüllung vergrößern – Montagestutzen überprüfen – Evtl. vorhandene Stör- signale im Nahbereich beseitigen – Koaxialmesssonde ein- setzen VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 67 – Sensor detektiert während – Einbau und/oder Para- des Betriebes kein Echo metrierung prüfen und Kein korrigieren Messwert vor- handen – Prozessbaugruppe bzw. – Prozessbaugruppe bzw. Messsonde verschmutzt Messsonde reinigen oder oder defekt austauschen VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 68: Störungen Beseitigen
Bürden- widerstand zu hoch Stromsignal grö- – Elektronikein- – Gerät austauschen bzw. zur Repa- ßer 22 mA oder satz im Sensor ratur einsenden kleiner 3,6 mA defekt VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... - Seite 69 – Amplitude oder Ort eines – Ursache der veränderten Störsignals hat sich geändert Störsignale ermitteln, Stör- (z. B. Produktablagerungen); signalausblendung mit z. B. Störsignalausblendung passt Ablagerungen durchführen nicht mehr VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 70: Verhalten Nach Störungsbeseitigung
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. -
Seite 71: Elektronikeinsatz Tauschen
Achten Sie darauf, dass Sie die korrekte Software mit SIL-Qualifikati- on verwenden. Geräte mit SIL-Qualifikation können nur mit entsprechender Software aktualisiert werden. Eine versehentliche Aktualisierung mit einer falschen Softwareversion ist ausgeschlossen. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 72: Vorgehen Im Reparaturfall
Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Bitte erfragen Sie die Adresse für die Rücksendung bei der für Sie zuständigen Vertretung. Sie finden diese auf unserer Homepage www.vega.com. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 73: Ausbauen
EG und den entsprechenden nationalen Gesetzen. Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Diese dürfen nur für privat genutzte Produkte gemäß WEEE-Richtlinie genutzt werden. VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 74: Anhang
B. DIN ab DN 25, ANSI ab 1" Prozessanschlüsse - Rohr: ø 42,2 mm (1.661 in) Ʋ Rohrgewinde, zylindrisch G1½ nach DIN 3852-A (ISO 228 T1) Nicht für Dampfanwendungen geeignet VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... - Seite 75 Anzugsmoment für NPT-Kabelverschraubungen und Conduit-Rohre Ʋ Kunststoffgehäuse max. 10 Nm (7.376 lbf ft) Ʋ Aluminium-/Edelstahlgehäuse max. 50 Nm (36.88 lbf ft) Eingangsgröße Messgröße Füllstand von Flüssigkeiten Minimale Dielektrizitätszahl des Füllgutes ε ≥ 1,4 VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 76 3,8 … 20,5 mA/HART (Werkseinstellung) Erfüllte HART-Spezifikation Signalauflösung 0,3 µA Ausfallsignal Stromausgang (einstellbar) ≥ 21 mA, ≤ 3,6 mA Max. Ausgangsstrom 21,5 mA Anlaufstrom ≤ 10 mA für 5 ms nach Einschalten, ≤ 3,6 mA VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 77 ø 1 m (3.281 ft), zentrischer Einbau, Prozess- anschluss bündig zur Behälterdecke Die Ausgangswerte können beliebig zugeordnet werden Die Anzeigewerte können beliebig zugeordnet werden Die Anzeigewerte können beliebig zugeordnet werden VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 78 0,15 m (5.906 " (1.969 ") Abb. 39: Messabweichung VEGAFLEX 81 in Koaxialausführung in Füllgut Wasser Blockdistanz - in diesem Bereich ist keine Messung möglich Sondenlänge Bei Trennschichtmessung = 2,0 Abhängig von den Einbaubedingungen können sich Abweichungen ergeben, die durch eine Anpassung des Abgleichs oder einer Veränderung des Messwertoffsets im DTM-Servicemode behoben werden können...
- Seite 79 " (1.97 ") 0,15 m (5.906 " (3.937 ") Abb. 40: Messabweichung VEGAFLEX 81 in Koaxialausführung in Füllgut Öl Blockdistanz - in diesem Bereich ist keine Messung möglich Sondenlänge Reproduzierbarkeit ≤ ±1 mm Angaben zur Sicherheitsgenauigkeit Siehe Safety Manual (SIL) Einflussgrößen auf die Messgenauigkeit...
- Seite 80 Zeitspanne nach sprunghafter Änderung der Messdistanz um max. 0,5 m bei Flüssigkeitsanwendungen, max. 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 81 Eingeschränkter Temperaturbereich - Kunststoffgehäuse und Edelstahlgehäuse, elektropoliert 80°C (176°F) 55°C (131°F) 0°C (32°F) 150°C 200°C -20°C (302°F) (392°F) (-68°F) -40°C (-104°F) Abb. 42: Umgebungstemperatur - Prozesstemperatur, Ausführung mit Temperaturzwischenstück Umgebungstemperatur Prozesstemperatur (abhängig vom Dichtungswerkstoff) Maximal zulässige Temperatur - Standard Eingeschränkter Temperaturbereich - Kunststoffgehäuse und Edelstahlgehäuse, elektropoliert VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 82 Ʋ Anzeigestromkreis Stecker M12 x 1 Aderquerschnitt (Federkraftklemmen) Ʋ Massiver Draht, Litze 0,2 … 2,5 mm² (AWG 24 … 14) Ʋ Litze mit Aderendhülse 0,2 … 1,5 mm² (AWG 24 … 16) VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
- Seite 83 Werkstoffe Ʋ Gehäuse Ʋ Sichtfenster Polyesterfolie Integrierte Uhr Datumsformat Tag.Monat.Jahr Zeitformat 12 h/24 h Zeitzone ab Werk Messung Elektroniktemperatur Auflösung 1 °C (1.8 °F) Genauigkeit ±1 °C (1.8 °F) Spannungsversorgung Betriebsspannung VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter...
-
Seite 84: Maße
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com und "VEGA Tools" sowie auf www.vega.com/downloads und "Zulassungen" heruntergeladen werden. -
Seite 85: Kunststoffgehäuse
½ NPT M20x1,5/ ½ NPT Abb. 45: Gehäuseausführungen in Schutzart IP 66/IP 68 (0,2 bar) - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Einkammerausführung Zweikammerausführung VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 86: Aluminiumgehäuse In Schutzart Ip 66/Ip 68 (1 Bar)
½ NPT Abb. 47: Gehäuseausführungen in Schutzart IP 66/IP 68 (0,2 bar) - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Einkammerausführung elektropoliert Einkammerausführung Feinguss Zweikammerausführung Feinguss VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 87: Edelstahlgehäuse In Schutzart Ip 66/Ip 68, 1 Bar
½ NPT Abb. 48: Gehäuseausführungen in Schutzart IP 66/IP 68 (1 bar) - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Einkammerausführung elektropoliert Einkammerausführung Feinguss Zweikammerausführung Feinguss VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 88: Vegaflex 81, Koaxialausführung
G1½, 1½ NPT ø 21,3 mm ø 42,2 mm (0.84") (1.66") Abb. 49: VEGAFLEX 81, Gewindeausführung Sensorlänge, siehe Kapitel "Technische Daten" Koaxialausführung ø 21,3 mm (0.839 in) Koaxialausführung ø 42,2 mm (1.661 in) VEGAFLEX 81 • 4 … 20 mA/HART - Zweileiter... -
Seite 89: Gewerbliche Schutzrechte
