Inhaltszusammenfassung für Digitus DA-70156

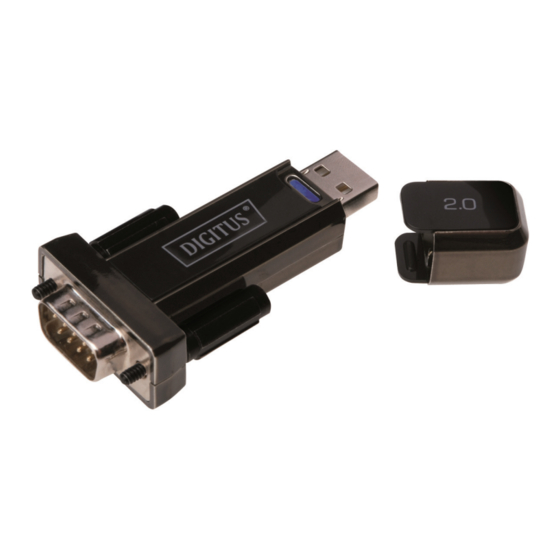

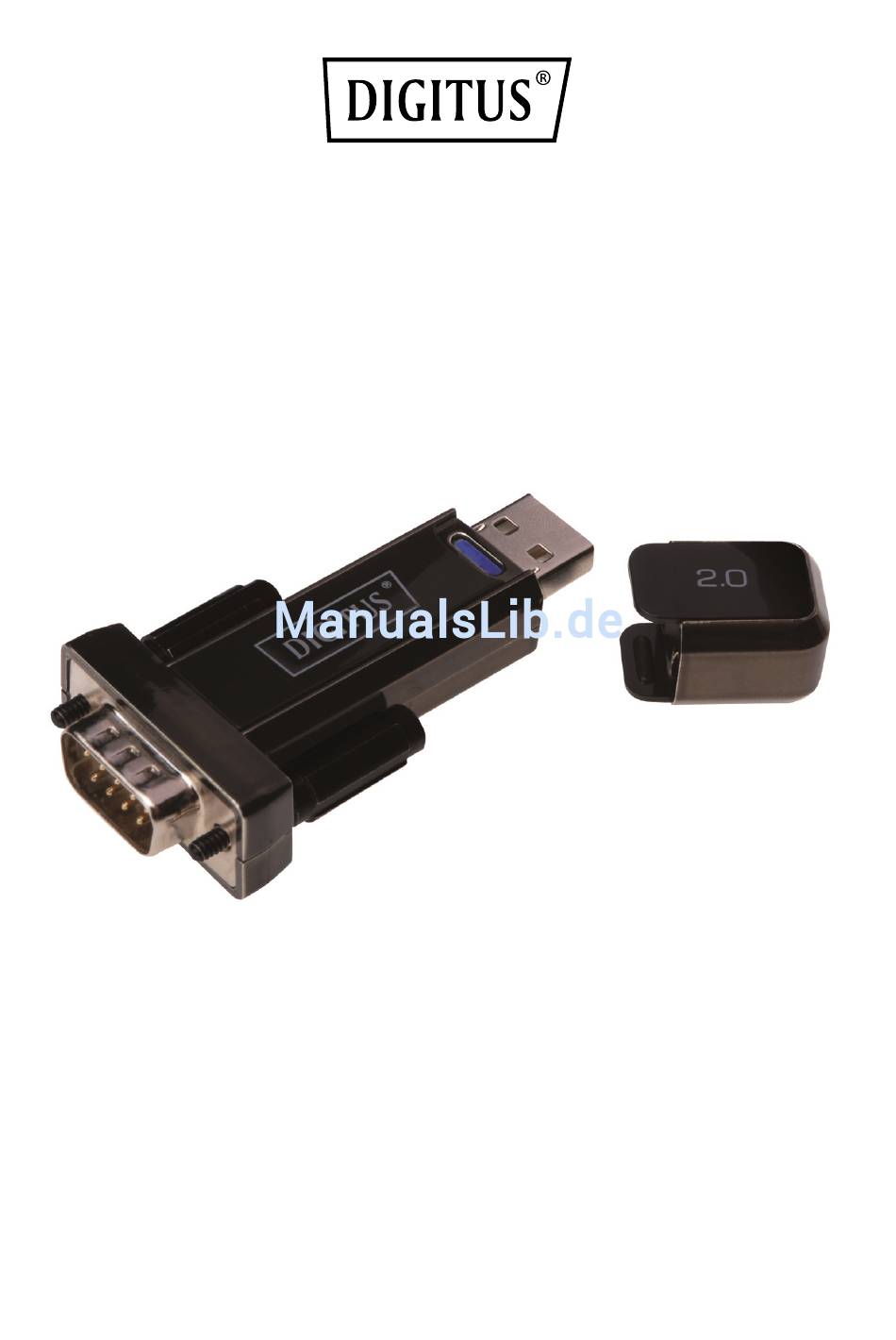

- Seite 1 USB - SERIELL KONVERTER Bedienungsanleitung DA-70156 Rev.5...
- Seite 2 Installation unter Windows 7/8/8.1 Schritt 1: Legen Sie die Treiber-CD des Produkts in das CD-ROM Laufwerk ein. Schließen Sie das Gerät an einem USB-Port Ihres PC an. Schritt 2: Wenn ein Internetanschluss verfügbar ist, schließt sich Windows 7/8/8.1 lautlos an die Windows Aktualisierungswebsite an und installiert einen geeigneten Treiber, den es für das Gerät findet.
- Seite 3 Schritt 4: Wählen Sie in der folgenden Anzeige den Device Manager aus. Schritt 5: Im Gerätemanagerfenster gibt es ein Gerät unter Andere Geräte mit einem gelben Warnsymbol, mit dem ein Problem angezeigt wird, z.B. kein Treiber installiert. Der Text neben dem Gerät ist von dem angebrachten Gerät ab. In diesem Beispiel waren die Geräte mit „Serial USB cabel”...
- Seite 4 Schritt 6: Rechtsklicken Sie auf das andere Gerät, um das unten stehende Menü aufzurufen. Wählen Sie im Menü die Option „Update Driver Software…” Daraufhin können Sie eine Auswahl zwischen automatischer oder manueller Suche treffen. Schritt 7: Wählen Sie die zweite Option aus, um die manuelle Suche durchzuführen.
- Seite 5 Schritt 8: Klicken Sie auf „Browse” und wählen Sie den entsprechenden OS Treiber auf der CD aus. Klicken Sie auf „Next”, um fortzufahren. Schritt 9: Wenn die Installation beendet ist, wird eine Fertigstellungsmeldung angezeigt. Schritt 10: Drücken Sie auf Schließen, um dieses Fenster zu schließen und zum Gerätemanagerfenster zurückzukehren.
- Seite 7 Der Gerätemanager zeigt weiterhin ein Gerät unter Andere Geräte anzuzeigen, aber zusätzlich dazu gibt es einen neuen Eintrag unter Universelle Serielle Bus Controller wird im obigen Screenshot als Serieller USB Wandler angegeben. Dies gibt die Bus-Schicht des installierten Treibers. Die Installation der Virtuellen Com Anschluss Schicht des Treibers ist fast eine Wiederholung der letzten Schritte.
- Seite 8 Schritt 13: Klicken Sie auf „Browse” und wählen Sie den entsprechenden OS Treiber auf der CD aus. Klicken Sie auf „Next”, um fortzufahren.
- Seite 9 Schritt 14: Wenn die Installation beendet ist, wird eine Fertigstellungsmeldung angezeigt. Schritt 15: Drücken Sie auf Schließen, um dieses Fenster zu schließen und zum Gerätemanagerfenster zurückzukehren.
- Seite 11 Disese Mal hat der Gerätemanager keinen USB <-> Seriellen Kableeingang unter Andere Geräte, sonder zeigt Eingänge unter Universelle Serielle Bus Controller und Anschlüsse (COM & LPT) an. Der obige Screenshot zeigt die richtige Installation an. Jetzt ist das Gerät bereit, COM3 zu verwenden. HINWEIS: Nicht alle Geräte können auf COM3 installiert werden.
- Seite 12 Schritt A: Rechtsklicken Sie „USB Serial Converter” und dann „Properties”. Schritt B: Wählen Sie „Load VCP” unter „Erweitert” aus und klicken Sie auf „OK”.
- Seite 13 Schritt C: Ziehen Sie den USB 2.0 AUF RS232 von Ihrem Computer. Schließen Sie das Gerät wieder an den alten USB-Anschluss an Ihrem PC an, jetzt ist es in Ordnung; siehe folgende Grafik:...
- Seite 14 FTDI Geräte deinstallieren Seit dem Erscheinen von Microsoft Windows 7/8/8.1 kann das FTDI-Deinstallationsprogramm nicht mehr verwendet werden, da ihm vom Windows Resource Protection-Dienst keine Freigabe zum Löschen der Exe-Datei und der Registryeinträge erteilt wird. Nur dem System selbst sind unter Windows 7/8/8.1 Änderungen von Dateien und Werten der Registry in diesen Verzeichnissen erlaubt.
- Seite 15 Windows XP Installationsanleitung Schritt 1: Legen Sie die Treiber-CD dieses Produkts in das CD-ROM-Laufwerk ein Schritt 2: Verbinden Sie das Gerät mit einem freien USB-Port Ihres Computers, dann öffnet sich das Wizard-Programm Hardware. Weiteres ist in der folgenden Abbildung zu finden:...
- Seite 16 Schritt 3: Wählen Sie „Nein, diesmal nicht“ aus und klicken Sie auf „Next/Weiter“, um fortzufahren. Schritt 4: Wählen Sie „Software von einer Liste oder einer bestimmten Quelle installieren (für fortgeschrittene Benutzer)“, Klicken Sie „Next/Weiter“, um fortzufahren.
- Seite 17 Schritt 5: Wählen Sie „Wechselmedien durchsuchen (Diskette, CD..)“ aus, klicken Sie auf „Next/Weiter“, um fortzufahren. Schritt 6: Automatische Suche nach dem entsprechenden Treiber auf der CD.
- Seite 18 Schritt 7: Sie finden zwei Typen des Hardwareassistenten, einen für den USB 2.0 - RS232 Konverter, den anderen für das USB 2.0 TO RS232-Kabel. Wählen Sie bitte den entsprechenden Treiber für Ihr Produkt aus und klicken Sie auf „Next/Weiter“, um fortzufahren.
- Seite 19 Schritt 9: Klicken Sie auf „Beenden“, um das Wizard-Programm zu schließen. Schritt 10: Neuen COM-Port suchen.
- Seite 20 Schritt 11: Wählen Sie „Nein, diesmal nicht“ aus und klicken Sie auf „Next/Weiter“, um fortzufahren. Schritt 12: Wählen Sie „Software von einer Liste oder einer bestimmten Quelle installieren (für fortgeschrittene Benutzer)“, Klicken Sie „Next/Weiter“, um fortzufahren.
- Seite 21 Schritt 13: Wählen Sie „Wechselmedien durchsuchen (Diskette, CD..)“ aus, klicken Sie auf „Next/Weiter“, um fortzufahren. Schritt 14: Automatische Suche nach dem entsprechenden Treiber auf der CD.
- Seite 22 Schritt 15: Wählen Sie einen Treibertyp für Ihr Produkt aus, klicken Sie auf „Next/Weiter“, um fortzufahren. Schritt 16: Das Wizard-Programm hat die Installation begonnen und kopiert die Datei in Ihr System.
- Seite 23 Schritt 17: Installation ist beendet, klicken Sie auf „Beenden“, um das Wizard-Programm zu schließen. Schritt 18: Ihre neue Hardware ist installiert und einsatzbereit.
- Seite 24 Schritt 19: Wenn Sie dies anzeigen wollen, rechtsklicken Sie auf „Arbeitsplatz“ und dann auf „Eigenschaften“.
- Seite 25 Schritt 20:Wählen Sie unter „Systemeigenschaften“ den Menüpunkt „Hardware“ und dann „Geräte-Manager“ aus, klicken Sie diesen an, dann können Sie die Hardwareeinheiten sehen, die auf Ihrem Computer installiert sind. Weiteres ist in der folgenden Abbildung zu finden: Schritt 21: Installation abgeschlossen. Bemerkungen: Wenn Sie nach der Installation im „Geräte-Manager“...
- Seite 26 Schritt A: Rechtsklicken Sie auf „USB Serial Converter/USB-Seriell-Konverter“ und dann auf „Eigenschaften“.
-
Seite 27: Entfernen Des Treibers
Schritt B: Wählen Sie „Load VCP/VCP Laden“ unter „Erweitert“ und klicken Sie dann auf „OK“. Schritt C: Trennen Sie den USB 2.0 - RS232 Konverter von Ihrem Computer. Verbinden Sie das Gerät erneut mit einem bereits vorhandenem USB-Port Ihres Computers. Wenn funktioniert, fahren Sie gemäß... - Seite 28 3, Klicken Sie auf „Clean System/System bereinigen“, es erscheint folgende Oberfläche:...
- Seite 29 4, Trennen Sie das USB 2.0 - RS232 Gerät vom Computer, klicken Sie auf „OK“ und wenn die folgende Oberfläche erscheint, klicken Sie auf „Yes/Ja“ 5, Bitte klicken Sie auf „No/Nein“, um den Treiber zu deinstallieren 6, Wenn die Deinstallation abgeschlossen ist, klicken Sie bitte auf „Exit/Beenden“, um die Deinstallationsanwendung zu beenden.
- Seite 30 Installationsanleitung für Mac OS X 1 Willkommen bei der Installationsanleitung Mac OS X Diese Anleitung beschreibt die Vorgehensweise bei der Installation des Mac OS X FTDI-USB-Seriell-Treibers für FTDI FT2232C, FT232BM, FT245BM, FT8U232AM und FT8U245AM-Geräte. Der Treiber steht zum kostenlosen Herunterladen im Bereich Treiber auf der FTDI-Webseite zur Verfügung.
- Seite 31 Nach dem Neustart des Computers schließen Sie das Gerät an. Wenn das Gerät korrekt installiert wurde, sind Einträge im /dev-Verzeichnis zu finden: /dev/cu.usbserial-xxxxxxxx /dev/tty.usbserial-xxxxxxxx wobei xxxxxxxx entweder die Seriennummer des Geräts anzeigt oder bei Geräten ohne Seriennummer ein Anschlussplatzstring, der davon abhängig ist, an welchem USB-Port Sie Ihr Gerät angeschlossen haben.
- Seite 32 Klicken Sie auf „OK“ und wählen Sie Netzwerk-Port-Konfigurationen aus der Liste „Alle Anzeigen“. Der neue Port kann vom diesem Fenster aus aktiviert werden, indem Sie das Kontrollkästchen „On/Ein“ markieren und „Jetzt anwenden“ anklicken. An dieser Stelle ist es möglich, das Netzwerk zu verlassen und das Gerät als COM-Port zu verwenden.
- Seite 33 Eingaben für dieses Fenster sind für das Internetkonto jedes Benutzers spezifisch. Wenn Sie die geforderten Einzelheiten nicht kennen, setzen Sie sich mit Ihrem Internet-Service-Provider in Verbindung. 3 Deinstallation des FTDI-USB-Seriell-Treibers Um den Treiber vom Mac OS X zu deinstallieren, muss der Anwender sich als Root anmelden.
- Seite 34 4 Wie erkennen Sie Ihre Geräte-ID? Starten Sie das System Profiler-Utility-Programm oder Apple System Profiler für ältere Versionen von OS X. Sie erhalten Zugriff, wenn Sie auf „Finder“ gehen, „Anwendungen“ im Go-Menü auswählen und dann den Ordner „Utility-Programme“ öffnen. Wählen Sie unter Hardware im linken Fensterausschnitt USB aus und klicken Sie dann auf das entsprechende Gerät im USB-Geräte-Baum.
-
Seite 35: Geräteinstallation
Wenn das Gerät nach der Treiberinstallation nicht funktioniert, kann das wahrscheinlich daran liegen, dass der PID nicht vom Treiber unterstützt wird. Wenn das der Fall ist, setzen Sie sich mit FTDI-Support hinsichtlich des PID in Verbindung, der zum Treiber hinzugefügt werden muss. Wenn die VID nicht 0x0403 ist, dann ist es wahrscheinlich, dass das Gerät kein FTDI-Gerät ist und wir dann keinen Support zur Verfügung stellen. - Seite 36 oder Compact-Flash-Host-Karte), stellen Sie sicher, dass er angeschlossen und installiert wurde, bevor Sie fortfahren. _ Verbinden Sie das RS232 -Gerät mit einem Host-USB-Port auf dem PDA. Es erscheint ein Dialogfeld, um in Windows CE zu den Treiberdateien zu gelangen. _ Geben Sie den vollständigen Namen der VCP -Treiberdatei in das unten gezeigte ...
