Inhaltszusammenfassung für Digitus DA-70162

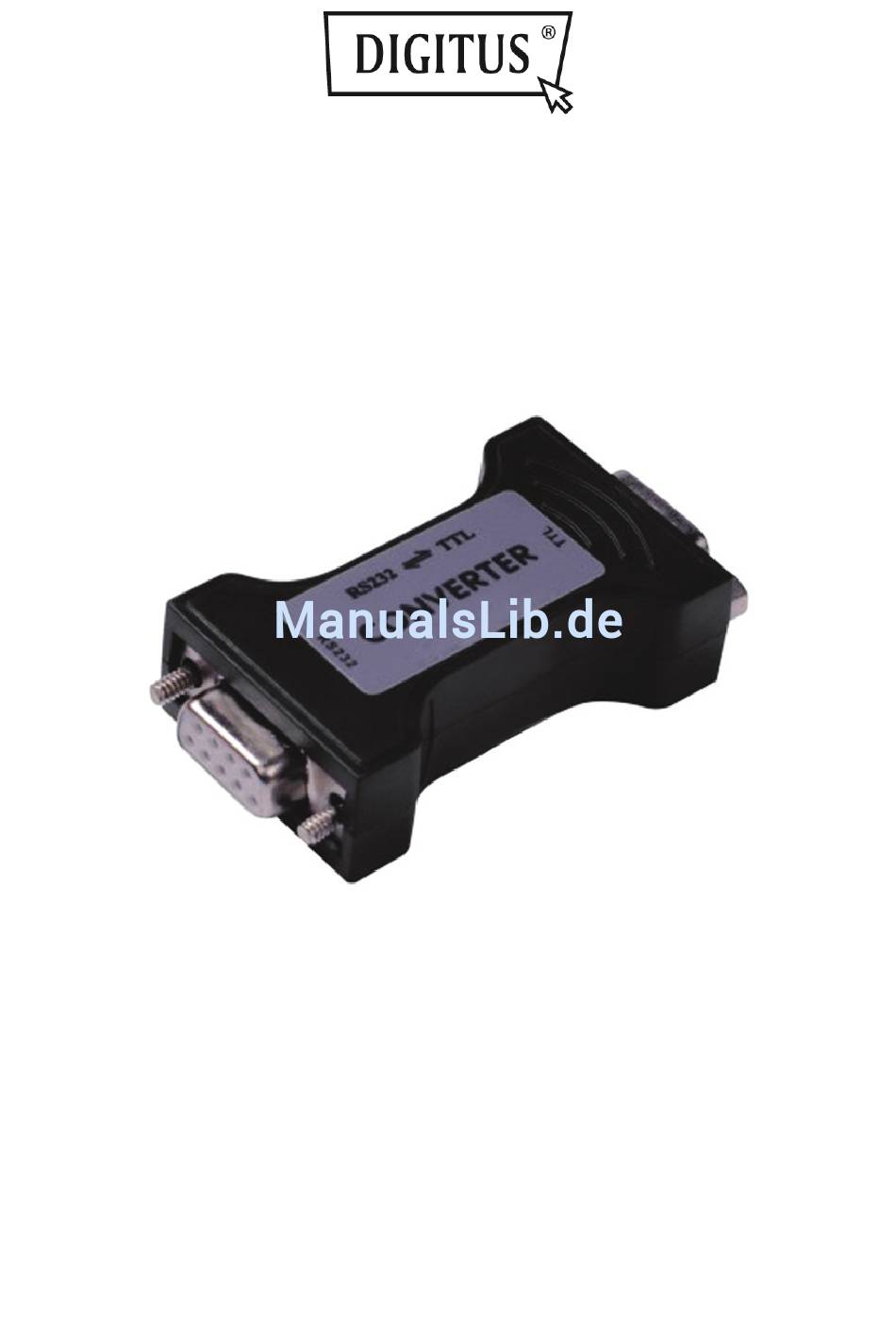

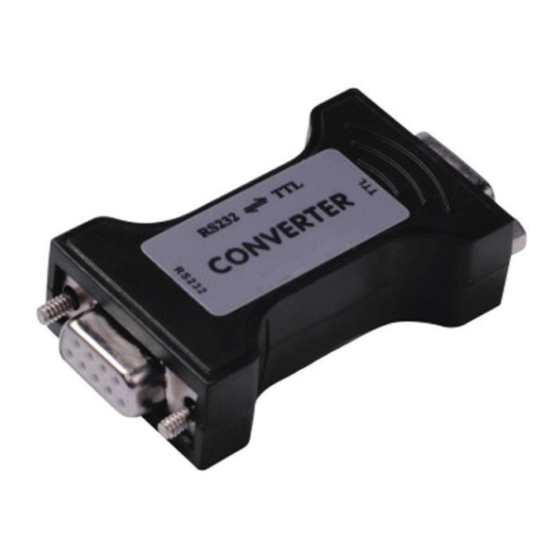

- Seite 1 RS-232 zu TTL ADAPTER Bedienungsanleitung DA-70162...
- Seite 2 I. Zusammenfassung Zuverlässige Kommunikation zwischen Geräten mit standardmäßiger serieller Schnittstelle Des externen Geräts oder intelligenten Instruments, Adapter zu standardmäßiger serieller Schnittstelle Der RS232 zu TTL Adapter kann eine standardmäßige RS232C serielle Schnittstelle sein: Senden von TXD- und Empfang von RXD-Signalen auf TTL/COMS Kompatibilitätsebene. TTL Level ist 0-5 V, keine externe Spannungsversorgung, interne Verwendung des einzigartigen „RS232 Ladepumpenkreises“, keine Initialisierung der RS232 seriellen Schnittstelle, kann mit Null-Verzögerung erreicht werden, Spannungsversorgung;...
- Seite 3 III. Elektrische Schnittstelle DB9 Buchse RS-232C DB9 Stecker TTL/COMS IV. Stiftbelegung RS-232C Stiftbelegung DB9 Buchse (Pin) RS-232C Signal Frei Signalausgang SOUT (TXD) Signaleingang SIN (RXD) Frei Signal Masse GND Frei Frei Frei Frei TTL Ausgangssignal Stiftbelegung DB9 Stecker (Pin) Ausgangssignal TTL Ausgang Signaleingang Signalausgang...
- Seite 4 V. Anschlussdiagramm MESSGERÄT RS232 zu TTL Hinweis: Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen bei Rundfunkgeräten und anderen elektronischen Geräten verursachen. Ein sachgemäßer Gebrauch liegt vor, wenn das Gerät, soweit durchführbar, mit geschirmten Anschlusskabeln betrieben wird (bei Netzwerkprodukten zusätzlich geschirmter Kabel der Kategorie 5e und höher).
