Inhaltszusammenfassung für Digitus DA-70161

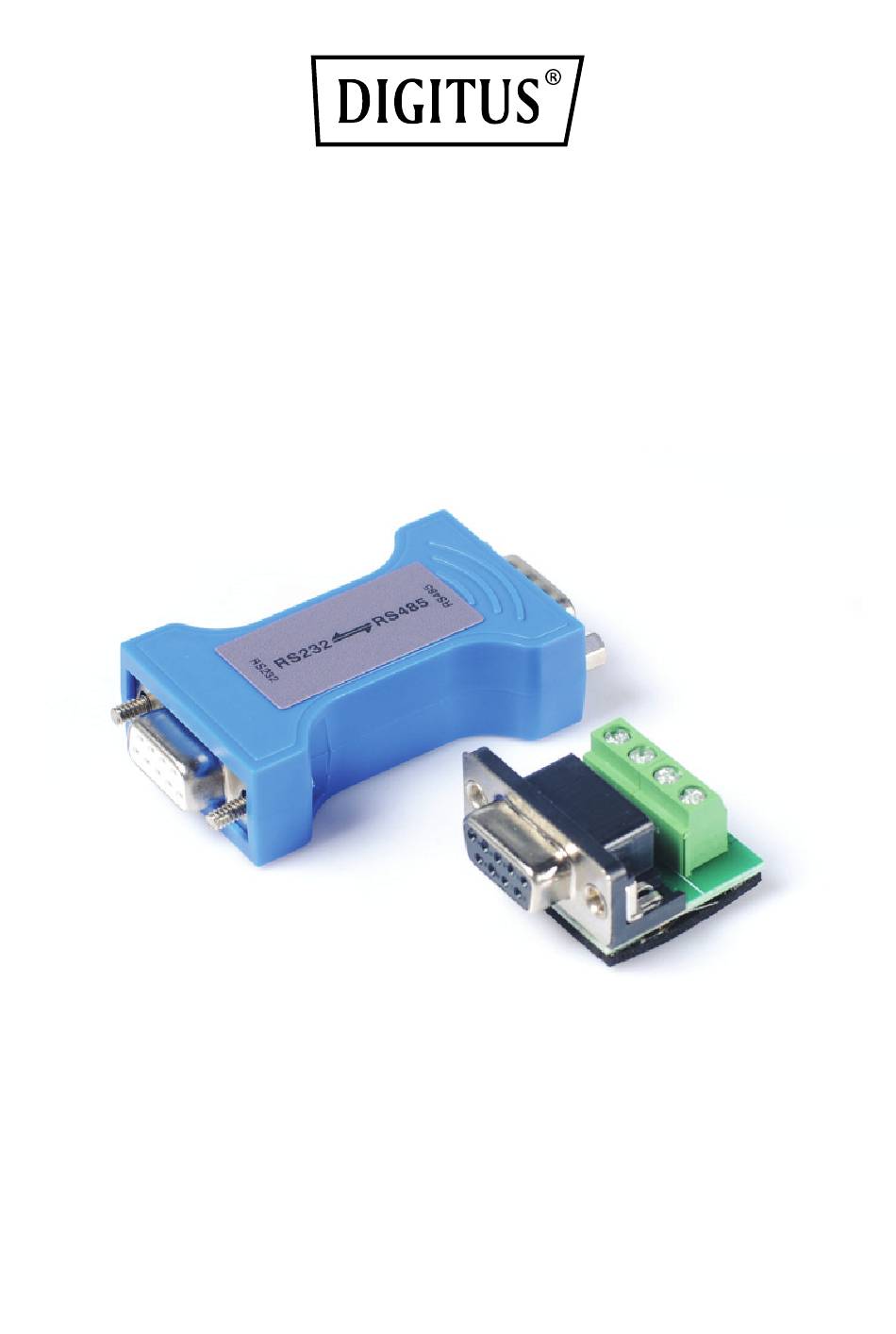

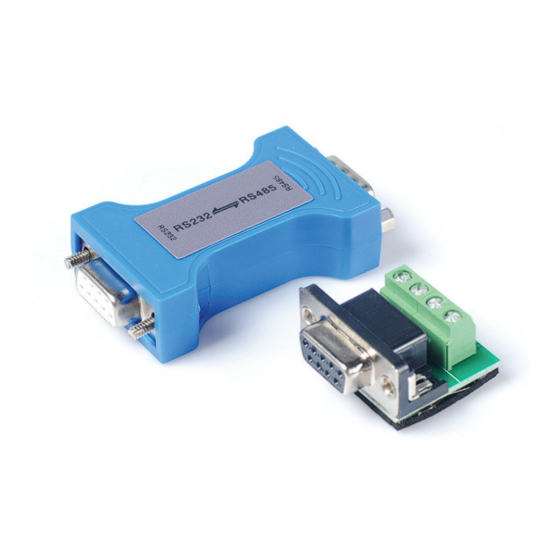

- Seite 1 RS-232 zu RS-485 Bedienungsanleitung DA-70161...
-
Seite 2: Spezifikationen
Zusammenfassung Um digitale Remote-Kommunikation zwischen Computern mit verschiedenen standardmäßigen seriellen Schnittstellen übertragen zu können, wird ein Adapter benötigt, der mit dem RS-232C und RS-485 Standard kompatibel ist und ein Mono-End RS-232 Signal in ein RS-485 Signal umwandeln und somit die Entfernung der Kommunikation bis auf 1,2 km erweitern kann. - Seite 3 III. Stiftbelegung RS-232C Seitenlinie Verteilung DB9 Buchse (Pin) RS-232C Signal Schutzleiter RXD SIN TXD SOUT MASSE RS-485 Datenausgang und Stecker, Seitenlinie Verteilung DB9 Stecker (Pin) Datenausgang RS-485 Halbduplex T/R+ RS-485 (A+) T/R- RS-485 (A-) RXD+ RXD- MASSE Massekabel +5 V Stand-by-Versorgung Eingang...
-
Seite 4: Hardware-Installation Und Anwendung
IV. Hardware-Installation und Anwendung Das Produkt ist mit DB-9 zu DB-9 Steckern ausgestattet, der Ausgangsstecker hat einen gewöhnlichen Führungsstift und kann TP oder STP verwenden. Einfacher Anschluss, T/R+, T/R- steht für Ausgang A+, B-, VCC steht für Stand-by-Versorgung Eingang, GND steht für gemeinsame Masse, Punkt-zu-Punkt oder Punkt-zu-Multi-Punkt, Halbduplex-Kommunikation benötigt 2 Anschlüsse (T/R+, T/R-), Anschlussprinzip ist T/R+ wird an gegenüberliegende T/R+,T/R- an gegenüberliegende T/R- angeschlossen, RS-485 Halbduplexmodus T/R+ wird an gegenüberliegendes A+, und T/R- wird an... -
Seite 5: Anschlussdiagramm
V. Anschlussdiagramm RS-232 zu RS-485 Adapter 1. RS-485 Punkt-zu-Punkt 2 Kabel Halbduplex RS-485 Maschine RS232 zu RS485 Adapter 2. RS-485 Punkt-zu-Multi-Punkt 2 Kabel Halbduplex RS232 zu RS485 Adapter RS-485 Maschine RS-485 Maschine RS-485 Maschine 3. Halbduplex-Kommunikation anschließen zwischen Schnittstellenadapter RS232 zu RS485 Adapter... - Seite 6 VI. Anschlussdiagramm MESSGERÄT RS232 zu RS485 VII. Störungsbehebung Keine Datenkommunikation. A. Vergewissern Sie sich, dass der Anschluss der RS-232 Schnittstelle korrekt ist. B. Vergewissern Sie sich, dass der Ausgang der RS-232 Schnittstelle korrekt ist. C. Vergewissern Sie sich, dass die Kabel fest angeschlossen sind. Datenverlust oder Fehler.
