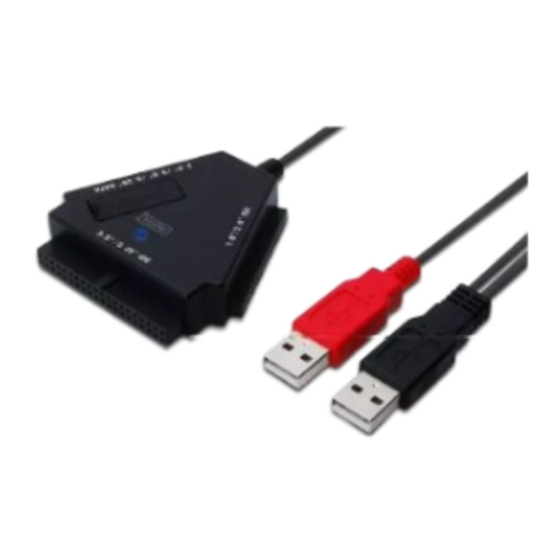

- Seite 1 Benutzerhandbuch USB 2.0 zu IDE und SATA Adapterkabel Modell: DA-70202...
-
Seite 2: Systemanforderungen
I. Vorwort Herzlichen Glückwunsch zum Kauf dieses Produkts! Wir zeigen Ihnen ein neues Speicherkonzept mit sicherer und einfacher Bedienbarkeit für PC- und Mac-Systeme. Bitte lesen Sie vor der Benutzung die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. II. - Seite 3 4-poliger Stromstecker USB 2.0 Stromstecker (rot) Betriebs-/Aktivitäts-LED (blau & rot) USB 2.0 Stecker 44-poliger IDE-Stecker für 1,8/2,5" SATA-Stecker für IDE-Festplatten SATA-Geräte 40-poliger IDE-Stecker für 3,5/5,25" IDE-Geräte Hinweis: Schließen Sie Ihr 3,5“/5,25" IDE-Geräte an ein 5V/12V-Netzteil (nicht im Lieferumfang enthalten) über den entsprechenden Anschluss direkt auf der Rückseite der Festplatte oder des DVD-Laufwerks an, so dass der Netzschalter on/off keinen Einfluss auf die Stromversorgung...
-
Seite 4: Einrichten Der Hardware
V. Einrichten der Hardware a. Anschließen einer 2,5"-SATA-Festplatte SATA Stecker b. Anschließen einer 2,5"-IDE-Festplatte 44-poliger IDE-Stecker Stecken Sie bei einer 2,5"-SATA- oder IDE-Festplatte den SATA-Stecker oder den 44-poligen Stecker direkt in den entsprechenden Anschluss auf der Rückseite der Festplatte und stecken Sie den USB-Signal-/Daten-Stecker (schwarz) in den USB-Anschluss des PC's. - Seite 5 c. Anschließen einer 3,5"-SATA-Festplatte 3,5" SATA Festplatte 5V/12V Stromversorgung (Bitte beachten Sie Kapitel VIII zu Informationen, wie Sie Ihren Adapter über den Arbeitsplatzrechner mit Strom versorgen.) Alternativ kann auch ein externes 5V/12V Netzteil verwendet werden. d. Anschließen einer 3,5"-IDE-Festplatte 5 V/12 V 3,5"...
-
Seite 6: Installation Der Gerätetreiber
e. Anschließen eines 5,25"-IDE-Laufwerkes 5 V/12 V Stromversorgung Stecken Sie bei einem 5,25"-CD/DVD-Laufwerk den 40-poligen Stecker direkt in den entsprechenden Anschluss auf der Rückseite des Laufwerks und stecken Sie den USB-Signal-/Daten-Stecker (schwarz) in den USB-Anschluss des PC's. Schließen Sie dann den 4-poligen Stecker des Netzteils an den 4-poligen Stromanschluss (bei IDE-CD/DVD-Laufwerken direkt an den Stromanschluss des Laufwerks) und den Stecker am anderen... - Seite 7 VII. In folgenden Situationen müssen Sie ein 5 V/12 V Netzteil verwenden Beim Anschluss von 3,5/5,25" SATA-Geräten (Festplatte, CD-ROM, DVD-ROM). Wenn dieses Produkt mit 3,5/5,25" IDE-Geräten (Festplatten, CD-ROM, DVD-ROM) verwendet wird. Anschließen von 2,5" SATA-Festplatten, wenn der Strombedarf größer als 1A ist. Anschließen von 1,8/2,5"...
-
Seite 8: Nutzung Des Netzteils Des Computers
VIII. Nutzung des Netzteils des Computers 1. Stecken Sie das DA-70202 an den USB-Anschluss an 2. Stecken Sie die 3,5-Festplatte an den entsprechenden Anschluss an (SATA/IDE) 3. Stecken Sie die Stromversorgungskabel der genannten Geräte wie in Kapitel VII. beschrieben am Computer an... - Seite 9 Bei 5,25" Geräten Schließen Sie den 4-poligen Stromanschluss des Netzteils an das DA-70202 an (4-poliger DC) Netzteil...
-
Seite 10: Haftungsausschluss
Haftungsausschluss Alle in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden. Der Hersteller gibt keine Zusicherungen oder Gewährleistungen im Hinblick auf den Inhalt dieses Handbuchs. Die in diesem Handbuch enthaltenen Informationen dienen der allgemeine Nutzung durch den Kunden. Kein Teil dieses Dokuments darf in irgendeiner Form und mit irgendwelchen Mitteln ohne die ausdrückliche schriftliche Genehmigung des Herstellers reproduziert oder übertragen...
