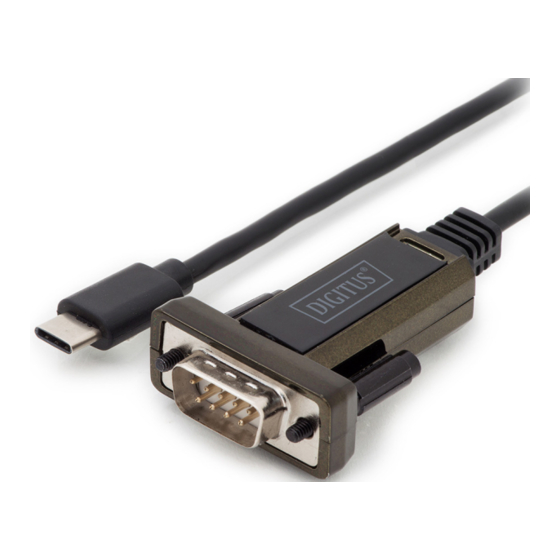

USB Typ-C™ zu Seriell Adapter
Kurzanleitung zur Installation
DA-70166
Dies ist eine elegante Art und Weise, serielle Geräte, wie z.B. Wetterstationen,
Sensoren, Motorsteuerungen, Settop-Boxen, Spielekonsolen usw. über USB
anzuschließen. Die hohe Kompatibilität garantiert Übertragungsraten von mehr
als 1 Mbit/s.
Werbung
Verwandte Anleitungen für Digitus DA-70166
Inhaltszusammenfassung für Digitus DA-70166
- Seite 1 USB Typ-C™ zu Seriell Adapter Kurzanleitung zur Installation DA-70166 Dies ist eine elegante Art und Weise, serielle Geräte, wie z.B. Wetterstationen, Sensoren, Motorsteuerungen, Settop-Boxen, Spielekonsolen usw. über USB anzuschließen. Die hohe Kompatibilität garantiert Übertragungsraten von mehr als 1 Mbit/s.
- Seite 2 Windows Installation der Treiber Befolgen Sie die nachstehenden Anweisungen für die Installation eines DA-70166 unter Windows 7: Schließen Sie das Gerät an einen freien USB-Anschluss Ihres Computers an. Wenn eine Internetverbindung besteht, verbindet sich Windows 7 mit der Windows Update-Website und installiert alle geeigneten Treiber, die für das Gerät gefunden wurden.
- Seite 3 Wählen Sie im Systemsteuerungsfenster die Option „Hardware und Sound“. Wählen Sie in nächsten Fenster die Option „Geräte-Manager“:...
- Seite 4 Im Fenster des „Geräte-Managers“ finden Sie unter „Andere Geräte“ ein Gerät mit einem gelben Warnsymbol, was auf ein Problem hinweist, z.B. dass kein Treiber installiert wurde. Der Text neben dem Gerät hängt vom angeschlossenen Gerät ab. In diesem Beispiel war das Gerät ein TTL232R-Gerät. Klicken Sie mit der rechten Maustaste auf das andere Gerät (in diesem Beispiel TTL232R), um ein Menü...
- Seite 5 Wählen Sie im angezeigten Menü die Option „Treibersoftware aktualisieren…“. Anschließend wird die Option für eine automatische oder eine manuelle Suche angezeigt. Wählen Sie für eine manuelle Suche die zweite Option.
- Seite 6 Geben Sie in das Eingabefeld den genauen Ort ein, an dem die Treiber gespeichert wurden. Diese können sich auf einer CD oder in einen Ordner auf dem PC befinden. Es muss nicht der gleiche Ort sein, der in der Abbildung dargestellt ist. Die Treiber können an beliebigen Orten befinden.
- Seite 7 Klicken Sie auf die Schaltfläche „Schließen“, um dieses Fenster zu schließen und zum „Geräte-Manager“-Fenster zurückzukehren. Der Geräte-Manager zeigt immer noch ein Gerät unter „Andere Geräte“ an, aber darüber hinaus gibt es einen neuen Eintrag unter „Universal Serial Bus Controller“, der im Screenshot oben als „USB Serieller Konverter“ angezeigt wird. Dies weist darauf hin, dass die Bus-Schicht des Treibers installiert wurde.
- Seite 8 Wählen Sie im angezeigten Menü die Option „Treibersoftware aktualisieren...“. Anschließend können Sie zwischen automatischer oder manueller Suche auswählen. Wählen Sie für eine manuelle Suche die zweite Option.
- Seite 9 Geben Sie in das Eingabefeld den genauen Ort ein, an dem die Treiber gespeichert wurden. Diese können sich auf einer CD oder in einen Ordner auf dem PC befinden. Es muss nicht der gleiche Ort sein, der in der Abbildung dargestellt ist. Die Treiber können an beliebigen Orten befinden.
- Seite 10 Hinweis: Dieses Fenster zeigt auch den COM-Anschluss an, der dem Gerät zugewiesen wurde. Klicken Sie auf die Schaltfläche „Schließen“, um dieses Fenster zu schließen und zum „Geräte-Manager“-Fenster zurückzukehren. Momentan hat der Geräte-Manager keinen TTL232R-Eintrag unter „Andere Geräte“, aber er zeigt alle Einträge unter „Universal Serial Bus Controller“ und „Anschlüsse (COM und LPT)“...
- Seite 11 Deinstallieren von DA-70166-Geräten Der DA-70166 erstellt ein Deinstallationsprogramm namens „CDM-Uninstaller“. Die Geräte können auch über den Geräte-Manager entfernt werden, indem Sie sie einfach mit der rechten Maustaste anklicken und „Deinstallieren“ auswählen. Dadurch werden nur die zugehörigen Registrierungseinträge für das Gerät gelöscht.
- Seite 12 Wenn die Dateien gelöscht wurden, während andere installierte Geräte diese Treiber immer noch benötigen, funktionieren diese Geräte nicht mehr ordnungsgemäß. Dieses Problem kann durch Klicken mit der rechten Maustaste auf das Gerät und Auswahl der Option „Treiber erneut installieren“ gelöst werden, wodurch die fehlenden Dateien hinzugefügt werden.
-
Seite 13: Anhang A - Abkürzungen
Erstellen Sie eine neue Systemvariable namens „DevMgr_Show_nonpresent_devices“, stellen Sie den Wert auf „1“ ein und klicken Sie dann auf „OK“. Öffnen Sie den Geräte-Manager (“Systemsteuerung > System“, wählen Sie dann die Registerkarte „Hardware“, klicken Sie auf „Geräte-Manager“ oder wählen Sie „Systemsteuerung >... - Seite 14 Mac: Installation des seriellen USB-Treibers Laden Sie den Treiber im Treiberbereich der FTDI Website herunter und speichern Sie ihn auf der Festplatte. Der Treiber steht jetzt im Image-Dateiformat (.dmg) zur Verfügung. Starten Sie das Installationsprogramm durch Doppelklicken auf das Symbol „USBSerialDriver.dmg“. Klicken Sie auf „Weiter“, um mit der Installation fortzufahren und befolgen Sie die Anweisungen auf dem Bildschirm.
- Seite 15 Schließen Sie das Gerät nach dem Neustart des Computers an. Wenn das Gerät korrekt installiert wurde, finden Sie Einträge im Verzeichnis /dev: /dev/cu.usbserial-xxxxxxxx /dev/tty.usbserial-xxxxxxxx wobei xxxxxxxx entweder die Seriennummer des Geräts oder bei Geräten ohne Seriennummer eine Anschlusszeichenkette ist, die davon abhängt, an welchen USB-Anschluss das Gerät angeschlossen wurde.
- Seite 16 Klicken Sie auf „OK“ und wählen Sie „Netzwerk-Anschlusskonfigurationen“ aus der Anzeigeliste. Der neue Anschluss kann in diesem Fenster aktiviert werden, indem Sie das Kontrollkästchen markieren und auf „Jetzt anwenden“ klicken.
- Seite 17 An dieser Stelle ist es möglich, das Netzwerk zu verlassen und das Gerät als COM-Anschluss zu verwenden. Wenn Sie das Gerät als Modem für eine Internetverbindung einrichten möchten, wählen Sie den neuen Anschluss aus der Anzeigeliste aus, um das unten dargestellt Fenster zu öffnen. Beachten Sie, dass das FT2232C-Gerät über zwei Anschlüsse verfügt und diese getrennt konfiguriert werden müssen.
- Seite 18 Deinstallieren des USB Seriell-Treibers Um den Treiber von Mac OS X zu deinstallieren, müssen Sie sich als „Root“ anmelden. „Root“ ist ein reservierter Benutzername mit Zugriffsberechtigungen auf alle Dateien. Starten Sie eine Terminalsitzung („Start“ > „Programme“ > „Dienstprogramme“ > „Terminal“) und geben Sie in der Eingabeaufforderung die folgenden Befehle ein: cd/System/Library/Extensions rm -r USB Serial Driver.kext Der Treiber wird anschließend vom System gelöscht.
-
Seite 19: Fehlerbehebung
Fehlerbehebung Wie erkennen Sie Ihre Gerät-ID? Starten Sie das Hilfsprogramm „System Profiler“ oder „Apple System Profiler“ für ältere Mac OS X-Versionen. Sie erhalten Zugriff, wenn Sie auf „Finder“ gehen, „Anwendungen“ im „Gehe zu“-Menü auswählen und anschließend den Ordner „Dienstprogramme“ öffnen. Wenn das Gerät nach der Installation des Treibers nicht funktioniert, wird wahrscheinlich die PID vom Treiber nicht unterstützt. - Seite 20 Auf das Gerät kann nicht zugegriffen werden, auch wenn die Geräte-ID im USB Seriell Treiber unterstützt wird Ein Besitz- oder Berechtigungs-Problem lässt keinen Zugriff des Systems auf das Gerät zu. Prüfen Sie, ob der Besitzer des Treibers „Root“ oder „Wheel“ ist. Der häufigste Grund ist, dass die Gruppe für den USB Seriell Treiber nicht „Wheel“...
