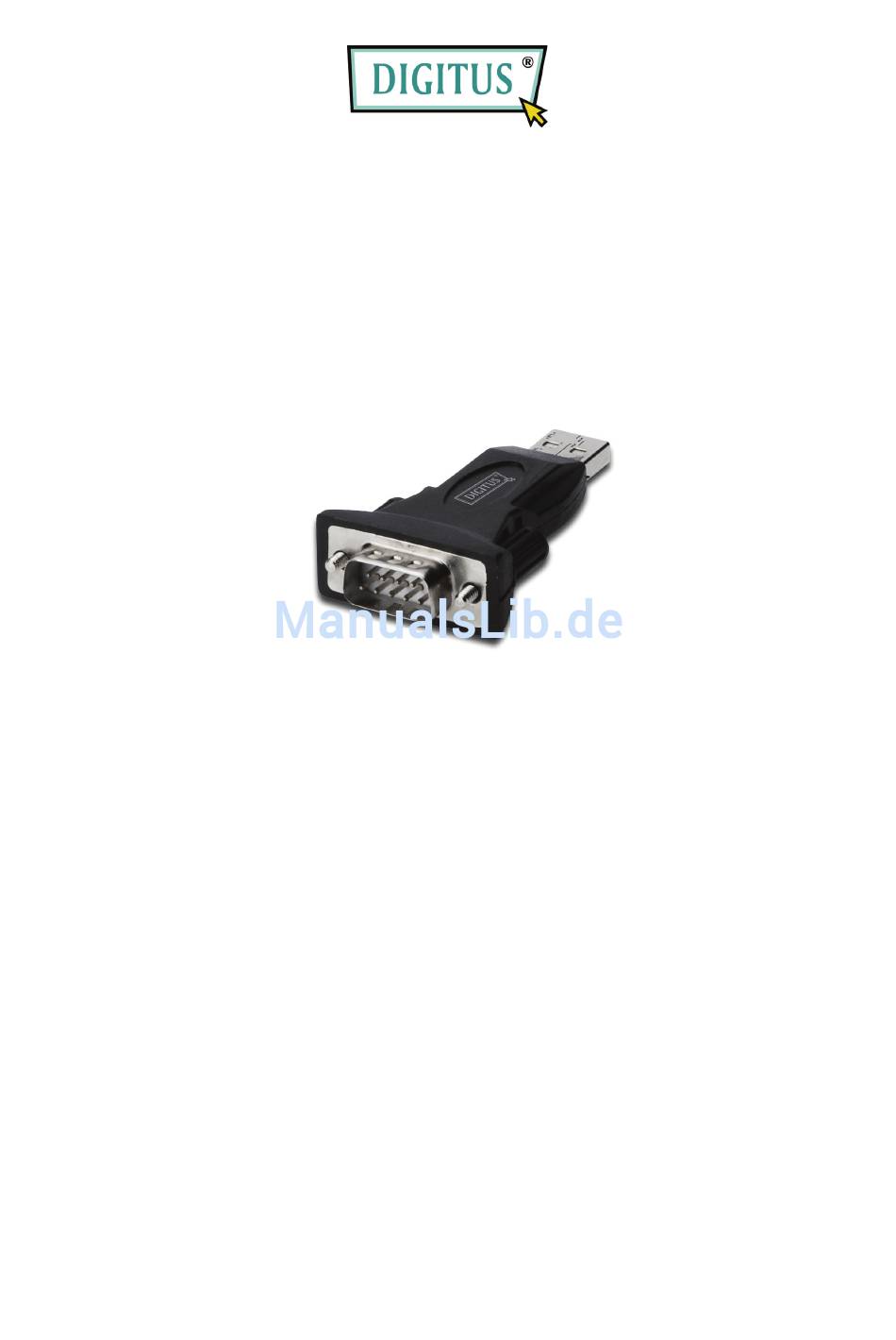

- Seite 1 USB-SERIELL CONVERTER Installations-Kurzanleitung (DA-70146-BA)
- Seite 2 Herzlich willkommen! Im Folgenden erhalten Sie Anweisungen für den Umgang mit unserem Produkt. Schritt 1: Die Treiber-CD in das CD-ROM-Laufwerk einlegen. Schritt 2: Das Gerät an einen freien USB-Port Ihres PCs anschließen. Der Windows-Hardware-Assistent erscheint und hat neue Hardware gefunden (s. die folgende Abbildung).
- Seite 3 Schritt 4: „Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)“ wählen und zum Fortfahren auf „Weiter“ (Next) klicken. Schritt 5: „Wechselmedien durchsuchen (Diskette, CD,...)“ wählen und zum Fortfahren auf „Weiter“ (Next) klicken.
- Seite 4 Schritt 6: Das System sucht selbsttätig auf der CD nach dem passenden Treiber. Schritt 7: Der Hardware-Assistent findet zwei verschiedene Treiber: einen für USB-2.0-nach-RS-232-Converter und einen für USB-2.0-nach RS-232-Kabel. Bitte den zu Ihrem Produkt passenden Treiber auswählen. Zum Fortfahren auf „Weiter“ (Next) klicken.
- Seite 5 Schritt 8: Der Assistent beginnt mit der Installation und kopiert die Dateien in Ihr System. Schritt 9: Auf „Fertig stellen“ (Finish) klicken, um den Assistenten zu beenden.
- Seite 6 Schritt 10: Der Assistent hat einen neuen seriellen (COM-)Port gefunden. Schritt 11: Die Option „Nein, diesmal nicht“ (No, not this time) wählen und zum Fortfahren auf „Weiter“ klicken.
- Seite 7 Schritt 12: „Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)“ wählen und zum Fortfahren auf „Weiter“ (Next) klicken. Schritt 13: „Wechselmedien durchsuchen (Diskette, CD,...)“ wählen und zum Fortfahren auf „Weiter“ (Next) klicken.
- Seite 8 Schritt 14: Das System sucht selbsttätig auf der CD nach dem entsprechenden Treiber. Schritt 15: Bitte die korrekte Treibervariante für Ihr Produkt auswählen. Zum Fortfahren auf „Weiter“ (Next) klicken.
- Seite 9 Schritt 16: Der Assistent beginnt mit der Installation und kopiert die Dateien in Ihr System. Schritt 17: Die Installation ist abgeschlossen. Auf „Fertig stellen“ (Finish) klicken, um den...
- Seite 10 Assistenten zu beenden. Schritt 18: Ihre neue Hardware wurde installiert und kann nun benutzt werden. Schritt 19: Wenn Sie die Installation überprüfen möchten, auf dem Desktop mit der rechten Maustaste auf „Arbeitsplatz“ klicken, dann auf „Eigenschaften“ (Properties) klicken.
- Seite 11 Schritt 20: Wenn Sie auf der Registerkarte „Hardware“ im Fenster „Systemeigenschaften“ auf „Geräte-Manager“ (Device Manager) klicken, sehen Sie die Einträge für die auf Ihrem Computer installierte Hardware (s. die folgende Abbildung).
- Seite 12 Schritt 21: Die Installation ist hiermit abgeschlossen. Anmerkungen: Sollten Sie nach der Installation im Geräte-Manager den Eintrag „USB Serial Converter“, aber keinen Eintrag „USB Serial Port (COM3)“ sehen, führen Sie bitte zusätzlich die folgenden Schritte aus.
- Seite 13 Schritt A: Mit der rechten Maustaste bitte auf „USB Serial Converter“ klicken, dann auf „Eigenschaften“ (Properties) klicken. Schritt B: Auf der Registerkarte „Erweitert“ „VCP laden“ aktivieren“ und auf „OK“ klicken.
- Seite 14 Schritt USB-nach-RS-232-Verbindung Ihrem Computer trennen, anschließend das Gerät erneut an den USB-Port anschließen. Das Problem müsste nun behoben sein (vgl. die folgende Abbildung). Herzlichen Glückwunsch, Sie haben die Installation erfolgreich zu Ende geführt.
-
Seite 15: Entfernen Des Treibers
Entfernen des Treibers 1. Die Treiber für das Produkt aufrufen, wie in der folgenden Abbildung gezeigt. 2. Auf FTClean.exe doppelklicken; das folgende Fenster wird angezeigt. 3. Auf „Clean System“ (System säubern) klicken; das folgende Fenster wird angezeigt. 4. Den USB-2.0-nach-RS-232-Adapter vom PC trennen und auf „OK“ klicken. Das folgende Fenster wird angezeigt;... - Seite 16 5. Auf „No“ (Nein) klicken, um den Treiber zu deinstallieren. 6. Nach Beendigung der Deinstallation bitte auf „Exit“ (Verlassen) klicken, um das Deinstallations-Tool zu beenden.
