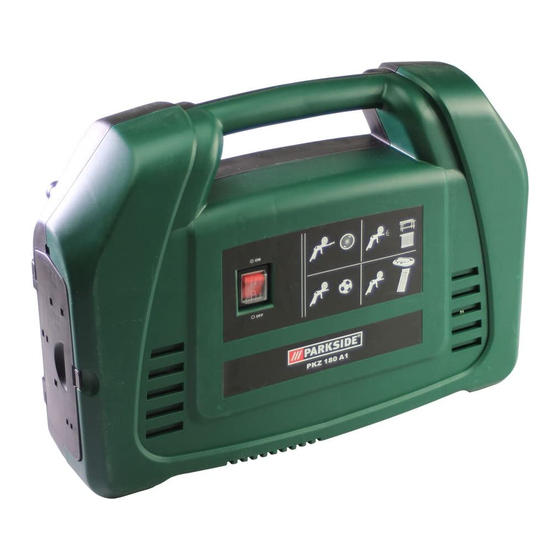

COMPRESSOR PKZ 180 A1 COMPRESSOR KOMPRESSOR Operation and Safety Notes Brugs- og sikkerhedsanvisninger Translation of original operation manual Oversættelse af den originale driftsvejledning COMPRESSEUR COMPRESSOR Instructions d‘utilisation et consignes de sécurité Bedienings- en veiligheidsinstructies Traduction du mode d‘emploi d‘origine Vertaling van de originele gebruiksaanwijzing...
Seite 2
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner. Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.
Seite 3
10 16 106630_Kompressor_PKZ_180_A1_cover_DK_BE_NL.indd 4 02.12.14 08:48...
Seite 4
106630_Kompressor_PKZ_180_A1_cover_DK_BE_NL.indd 5 02.12.14 08:48...
Table of contents Introduction Intended use ............................Page 6 Improper use ............................Page 6 Features ...............................Page 7 Technical Data ............................Page 7 General safety instructions for air tools ...............Page 7 General safety information for electrical devices Product-specific safety instructions .....................Page 9 Before use ............................Page 10 Start-up Switching the compress on / off ......................Page 10...
Introduction Compressor PKZ 180 A1 - The user forgets to use ear protection. - The user opens the valve without the device being connected to an air hose. Introduction - Compressed air is aimed at persons or animals. - Dirt particles and dust raised enter the eyes or the Congratulations! You have chosen a face.
Introduction / General safety instructions for air tools Features Duty type S3-15 %-10 min: S3 = Intermittent duty without the effect of starting. During a 10 min pe- Check that all the items are present and that the riod the max. operating time is 15 % (1.5 min). product is in perfect condition immediately after unpacking.
Seite 8
General safety instructions for air tools Do not use the device in explosive environments Protect hoses from kinks, constrictions, solvents with flammable liquids, gasses or dust. and sharp edges. Never work on materials which are or could Keep hoses away from heat, oil and rotating potentially be highly flammable or explosive.
General safety instructions ... / General safety information for electrical devices ATTENTION! The pressure gauge is not cali- Disconnect the compressed air unit from the air supply after each use and when not in use. Do brated! Please check the air pressure with a not use the compressed air unit if it leaks or is calibrated device after filling.
General safety information for electrical devices / Before use / Start-up Start-up always use the handle on the device to move it. Never touch the device itself! Switching the compress ATTENTION! The compressor housing may on / off (cf. Fig. A) become hot during use.
... / Cleaning / Care / Spare ... / Maintenance and ... /Information about ... Using the adapter set Maintenance and Service The adapter set allows the tyre filling device to be This device requires no maintenance. used for the following additional applications: Note: Never open the device.
Information about warranty ... / Environmental instructions and disposal information Warranty terms proof of purchase when making enquiries. The prod- uct number can be found on the type plate, an The warranty period begins on the date of purchase. engraving, the cover page of your instructions (bot- Please retain the original receipt safely.
Indledning Kompressor PKZ 180 A1 udelukkes. Ud af arten og kontruktion af apparatet kan de følgende potentielle farer afledes: - brugeren glemmer at bære et høreværn. Indledning - brugeren åbner hanen uden at apparatet er for- bundet med trykluftslangen. Hjerteligt tillykke! De har valgt et apparat - trykluft rettes mod mennesker eller dyr.
Indledning / Almene sikkerhedshenvisninger for trykluftudstyr En vis larmbelastning gennem dette apparat kan Beskyttelsesart: IP20 ikke undgås. Udfør larmintensivt arbejde på tilladte Apparatvægt: ca. 6,0 kg og dertil bestemte tidspunkter. Hold Dem i givet fald Måleværdi registreret til hviletider og begræns arbejdets varighed til det iht.: EN ISO 2151 højest nødvendige.
Seite 18
Almene sikkerhedshenvisninger for trykluftudstyr Vedligehold og rengør regelmæssigt apparatet og slanger skal med hensyn til tryk- og luftmængde som foreskrevet (se kapitel „rengøring / pleje“). være dimensioneret i overensstemmelse med EKSPLOSIONSFARE! apparatets karakteristika. Et for lavt tryk forringer Anvend aldrig benzin til rengøring af trykluftap- apparatets funktion, et for højt tryk kan medføre paratet eller andre antændelige væsker! Reste- materielle skade og personskader.
Almene ... / Almene sikkerhedshenvisninger for elektroapparater Værktøjet og forsyningsslangen skal være ud- Vær venligst opmærksom på at De aldrig styret med en slangekobling, så trykket er helt driver kompressoren ved en temperatur under nedsat, når koblingsslangen bliver fjernet. 5 grader. Uden producentens tilladelse må...
Almene sikkerhedshenvisninger ... / Inden ibrugtagningen / Ibrugtagning Produktspecifikke Ibrugtagning sikkerhedshenvisninger Tænd- / sluk for kompressor (se afbildning A) FORSIGTIG! MEGET VARM OVERFLADE! Kompressoren opvarmes under længerevarende drift. Benyt derfor altid grebet, der er anbragt For at tænde skal De venligst bringe tænd- / på...
... / Rengøring / pleje / Reservedele / Vedligeholdelse ... / Henvisninger til garanti ... Anvendelse af adaptersæt Vedligeholdelse og service Adaptersættet muliggør følgende ekstra indsatsmu- For dette apparat er vedligeholdelse ikke nødvendig. ligheder med dækopfylderen for Dem: Henvisning: De må under ingen omstændighe- a) oppumpning af bolde med hjælp af boldnålen der åbne apparatet.
Henvisninger til garanti ... / Miljøhenvisninger og bortskaffelsesangivelser Afvikling af garantisager af dette produkt. Disse juridiske rettigheder begrænses ikke af vores garanti, der beskrives i det følgende. For at kunne garantere en hurtig sagsbehandling af deres sag, skal De venligst følge de følgende Garantibetingelser henvisninger.
66386 St. Ingbert Markus Zimmer - stige kvalitetssikring - erklærer på eget ansvar, at produktet Kompressor Serienummer: 1791 Produktionsår: 2015 / 13 IAN: 106630 Model: PKZ 180 A1 opfylder de væsentlige sikkerhedskrav, som er fastlagt i EU-direktiverne 106630_Kompressor_PKZ_180_A1_content_DK_BE_NL.indd 23 02.12.14 08:48...
Seite 24
106630_Kompressor_PKZ_180_A1_content_DK_BE_NL.indd 24 02.12.14 08:48...
Seite 25
Table des matières Introduction Utilisation conforme ..........................Page 26 Utilisation non conforme ........................Page 26 Équipement ............................Page 27 Caractéristiques techniques ........................Page 27 Consignes de sécurité générales pour les outils à air comprimé ..Page 27 Consignes générales de sécurité concernant les appareils électriques Instructions de sécurité...
Introduction Compresseur PKZ 180 A1 Risques résiduels En cas d‘utilisation non conforme, un risque résiduel persiste, qui ne peut pas être exclu. Les risques Introduction potentiels suivants existent étant donné le type et la construction de l‘appareil : Félicitations ! Vous avez opté pour un - L‘utilisateur oublie de porter un casque auditif.
Introduction / Consignes de sécurité générales pour les outils à air comprimé fabricant et procurez vous éventuellement des ac- Theo. Capacité d‘aspiration : 180 l / min cessoires anti-vibration (poignées). Niveau de pression Évitez l‘emploi de l‘appareil en cas de températures acoustique L 74,9 dB (A) de t=5 °C ou inférieures.
Seite 28
Consignes de sécurité générales pour les outils à air comprimé pas jouer avec cet appareil. Le nettoyage et la Ne laissez jamais des personnes sans expérience maintenance domestique de l’appareil ne doivent ou qui n’ont pas lu ces instructions utiliser l’ap- pas être effectués par un enfant sans surveil- pareil.
Seite 29
Consignes de sécurité générales pour les outils à air comprimé une personne possédant une qualification simi- Maintenez votre espace de travail propre et bien laire, afin de prévenir toute mise en danger. éclairé. Un certain désordre et un éclairage Ne pas utiliser l’appareil si vous n’êtes pas insuffisant peuvent être à...
... / Consignes générales de sécurité concernant ... / Avant la mise en service Instructions de sécurité ATTENTION ! Le manomètre n‘est pas calibré spécifiques au produit ! Après le remplissage, contrôlez la pression d‘air à l‘aide d‘un manomètre calibré. ATTENTION ! SURFACE BRÛLANTE ! Le compresseur chauffe en cas d‘utilisation pro- Consignes générales de...
Avant la mise en service / Mise en service / Nettoyage et entretien Utiliser le pistolet de Avant l‘utilisation, posez le compresseur sur les soufflage (voir fig. D) supports en caoutchouc. Indication : La lumière du voyant est une indication Vous pouvez aussi utiliser le tire de gonflage pour la connection réseau et non pas pour le fonc- pour nettoyer des cavités et des surfaces sales et...
Nettoyage ... / Pièces de rechange / Maintenance et service / Remarques sur la ... Assurez-vous qu‘il n‘y ait pas de pénétration Analyse de pannes d‘eau à l‘intérieur de l‘appareil. Retirez toute pression de l‘appareil avant le Problèmes Solution nettoyage. Utilisez pour cela le tire de soufflage 1.
Remarques sur la ... / Indications relatives à l‘environnement et à la mise au rebut Faire valoir sa garantie La durée de garantie débute à la date d’achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d’achat. Si un problème matériel Pour un traitement rapide de votre problème, veuillez ou de fabrication devait survenir dans les trois ans observer les indications suivantes: Veuillez conser-...
Année de fabrication : 2015 / 13 Le www.lidl-service.com site vous permet IAN : 106630 de télécharger le présent mode d‘emploi, Modèle : PKZ 180 A1 ainsi que d‘autres manuels, des vidéos sur les produits et des logiciels. satisfait aux exigences de protection essentielles Nous contacter : indiquées dans les normes européennes...
Seite 35
Inhoudsopgave Inleiding Correct gebruik ..........................Pagina 36 Niet doelmatig gebruik ........................Pagina 36 Uitvoering ............................Pagina 37 Technische gegevens ........................Pagina 37 Algemene veiligheidsinstructies voor de omgang met persluchtgereedschap ...................... Pagina 37 Algemene veiligheidsinstructies voor elektro-apparaten Productspecifieke veiligheidsinstructies ..................Pagina 40 Voor de ingebruikname ....................
Inleiding Compressor PKZ 180 A1 Restrisico Ook bij correct gebruik van het apparaat blijft altijd een bepaald restrisico bestaan, dat niet kan Inleiding worden uitgesloten. Afhankelijk van het type en de constructie van het apparaat kunnen de volgende Hartelijk gefeliciteerd! U hebt gekozen potentiële gevaren worden afgeleid:...
... / Algemene veiligheidsinstructies voor de omgang met persluchtgereedschap Indien het apparaat vaker tot inzet komt c.q. wordt Toerental compressor: 3550 / min gebruikt, dient u contact op te nemen met uw speci- Werkdruk: max. 8 bar aalzaak en indien nodig vibratietoebehoor (grepen) Theor.
Seite 38
Algemene veiligheidsinstructies voor de omgang met persluchtgereedschap spelen. Reiniging en gebruikersonderhoud mo- Laat niemand met het apparaat werken die niet gen niet door kinderen zonder toezicht worden vertrouwd is met het apparaat of die de aan- uitgevoerd. wijzingen niet heeft gelezen. Persluchtapparaten GEVAAR VOOR LETSEL! zijn gevaarlijk als ze door onervaren personen Onderbreek voor onderhoudswerkzaamheden...
Seite 39
Algemene veiligheidsinstructies voor de omgang met persluchtgereedschap Gebruik het apparaat niet, als u moe bent of kunt u het apparaat voornamelijk in onverwachte onder invloed van drugs, alcohol of medicijnen situaties beter controleren. staat. Een moment van onachtzaamheid tijdens Laat het apparaat alleen door een gekwalificeerde het gebruik van het apparaat kan tot ernstig vakman en met originele reserve-onderdelen repa- letsel leiden.
Algemene veiligheidsinstructies voor elektro-apparaten / Voor de ingebruikname Algemene veiligheidsinstructies LET OP! De behuizing van de compressor kan voor elektro-apparaten door het gebruik warm worden. Raak hete plek- ken niet aan om brandwonden te voorkomen. Sluit het apparaat alleen met een foutstroom- Laat het apparaat nooit onbeheerd in gebruik.
Ingebruikname / Reiniging / onderhoud Ingebruikname Schroef vervolgens de blaasadapter de bandenpomp vast. Compressor aan- / uitschakelen (z. afb. A) Adapterset gebruiken Zet alstublieft de aan- / uit-schakelaar voor het inschakelen op I. Het adapterset maakt het mogelijk de bandenpomp Zet om het apparaat uit te schakelen de aan- / voor de volgende gebruiksdoeleinden te gebruiken: uit-schakelaar...
Reserveonderdelen / Onderhoud en service / Opmerkingen rondom de ... Reserveonderdelen Opmerkingen rondom de garantie en het afhandelen van de service Mocht u reserveonderdelen nodig hebben, kunt u direct contact opnemen met onze service. www.cmc-creative.de Garantie van Creative Marketing E-mail: service.nl@cmc-creative.de Consulting GmbH Telefoon: +49 (0) 6894 9989752...
Opmerkingen rondom de garantie en het ... / Milieu- en verwijderingsinformatie wordt of niet correct gebruikt of onderhouden benadelen. Verwijder oude apparaten daarom via wordt. Voor een deskundig gebruik van het product een geschikt inzamelpunt of stuur het apparaat ter moeten alle in de gebruiksaanwijzing vermelde verwijdering op naar de plek, waar u het hebt ge- instructies exact worden nageleefd.
Compressor Serienummer: 1791 Productiejaar: 2015 / 13 IAN: 106630 Model: PKZ 180 A1 voldoet aan de substantiële veiligheidseisen, die zijn opgenomen in de Europese richtlijnen EG-machinerichtlijn 2006 / 42 / EG EU-Richtlijnen elektromagnetische...
Seite 45
Inhaltsverzeichnis Einleitung Bestimmungsgemäße Verwendung ....................Seite 46 Nicht bestimmungsgemäße Verwendung ..................Seite 46 Ausstattung ............................Seite 47 Technische Daten ..........................Seite 47 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ....Seite 47 Allgemeine Sicherheitshinweise für Elektrogeräte Produktspezifische Sicherheitshinweise .....................Seite 50 Vor der Inbetriebnahme ....................Seite 50 Inbetriebnahme Kompressor ein- / ausschalten ......................Seite 51 Anschlüsse vornehmen ........................Seite 51 Reifenfüller verwenden ........................Seite 51 Ausblaspistole verwenden ........................Seite 51...
Einleitung Kompressor PKZ 180 A1 ein Zielen mit der Druckluftpistole auf Personen ist untersagt. Einleitung Restrisiken Auch bei sachgemäßer Verwendung des Gerätes Herzlichen Glückwunsch! Sie haben sich bleibt immer ein gewisses Restrisiko, das nicht aus- für ein hochwertiges Gerät aus unserem geschlossen werden kann.
Einleitung / Allgemeine Sicherheitshinweise für Druckluftwerkzeuge Technische Daten Pflegen Sie dieses Gerät entsprechend der Anwei- sungen in der Bedienungsanleitung. Falls das Gerät öfter eingesetzt bzw. verwendet wird, sollten Sie Nennspannung: 220–240 V∼ 50 Hz sich mit Ihrem Fachhändler in Verbindung setzen und Bemessungsleistung: 1,1 kW ggf.
Seite 48
Allgemeine Sicherheitshinweise für Druckluftwerkzeuge Wissen benutzt werden, wenn sie beaufsichtigt ausschalten lässt, ist gefährlich und muss repa- oder bezüglich des sicheren Gebrauchs des riert werden. Gerätes unterwiesen wurden und die daraus Bewahren Sie ungenutzte Druckluftgeräte resultierenden Gefahren verstehen. Kinder dür- außerhalb der Reichweite von Kindern auf.
Seite 49
Allgemeine Sicherheitshinweise für Druckluftwerkzeuge qualifizierte Person ersetzt werden, um Gefähr- können Sie das Gerät insbesondere in uner- dungen zu vermeiden. warteten Situationen besser kontrollieren. Benutzen Sie das Gerät nicht, wenn Sie müde Lassen Sie das Gerät nur von qualifiziertem sind oder unter dem Einfluss von Drogen, Alko- Fachpersonal und nur mit Original- Ersatzteilen hol oder Medikamenten stehen.
Allgemeine Sicherheitshinweise ... / Vor der Inbetriebnahme Allgemeine Sicherheitshinweise ACHTUNG! Das Gehäuse des Kompressors für Elektrogeräte kann sich durch den Gebrauch erhitzen. Fassen Sie heiße Stellen nicht an um Verbrennungen Schließen Sie das Gerät nur über einen Fehler- vorzubeugen. strom (FI)-Schutzschalter an. Lassen Sie das Gerät niemals unbeaufsichtigt Schützen Sie sich vor elektrischem Schlag.
Inbetriebnahme / Reinigung / Pflege Inbetriebnahme Verschrauben Sie nun den Ausblasadapter mit dem Reifenfüller Kompressor ein- / ausschalten (s. Abb. A) Adapterset verwenden Zum Einschalten bringen Sie bitte den Ein- / Aus-Schalter in die Position I. Das Adapterset ermöglicht Ihnen folgende weitere Zum Ausschalten bringen Sie bitte den Ein- / Einsatzmöglichkeiten des Reifenfüllers: Aus-Schalter...
Ersatzteile / Wartung und Service / Hinweise zu Garantie und Serviceabwicklung Ersatzteile Hinweise zu Garantie und Serviceabwicklung Sollten Sie Ersatzteile benötigen, wenden Sie sich bitte direkt an unseren Service. Garantie der Creative Marketing www.cmc-creative.de Consulting GmbH E-Mail: service.de@cmc-creative.de Telefon: +49 (0) 6894 9989751 Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Hinweise zu Garantie und ... / Umwelthinweise und Entsorgungsangaben sachgemäße Benutzung des Produkts sind alle in zur Entsorgung an die Stelle, bei der Sie es gekauft der Bedienungsanleitung aufgeführten Anweisun- haben. Diese wird dann das Gerät der stofflichen gen genau einzuhalten. Verwendungszwecke und Verwertung zuführen.
- Leiter Qualitätssicherung - erklären in alleiniger Verantwortung, dass das Produkt Kompressor Seriennummer: 1791 Herstellungsjahr: 2015 / 13 IAN: 106630 Modell: PKZ 180 A1 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien EG-Maschinenrichtlinie 2006 / 42 / EG EG-Richtlinie Elektromagnetische Verträglichkeit...
Seite 55
C. M. C. GmbH Katharina-Loth-Str. 15 66386 St. Ingbert Germany Last Information Update · Tilstand af information · Version des informations · Stand van de informatie · Stand der Informationen: 12 / 2014 Ident.-No.: PKZ180A1122014-DK/BE/NL IAN 106630 106630_Kompressor_PKZ_180_A1_cover_DK_BE_NL.indd 1 02.12.14 08:48...
