- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D UCON-Audio-s Installation und Bedienung Installation and Operation A9100102-1.00...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2008. Alle Rechte vorbehalten. Version 1.00 – 31.10.2008 Firmware: 3.39 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D UCON-Audio-s... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Das Arbeitsplatzmodul »UCON-Audio-s« ............2 Lieferumfang ....................2 Installation ....................... 3 Erforderliches Zubehör ..................3 Anschluss der Geräte des lokalen Arbeitsplatzes ..........3 Anschluss der lokalen Computer ................ 4 Weitere Schnittstellen ..................4 Inbetriebnahme ....................4 Anmelden am CATCenter-System .............. -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D UCON-Audio-s... -
Seite 5: Das Arbeitsplatzmodul »Ucon-Audio-S

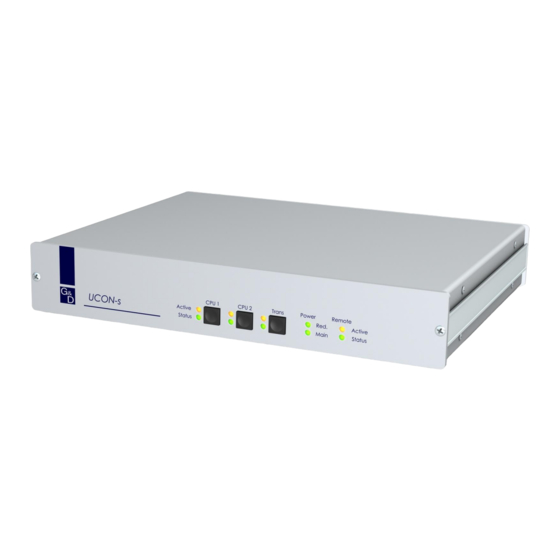

Das Arbeitsplatzmodul »UCON-Audio-s« Das Arbeitsplatzmodul »UCON-Audio-s« Mit dem Arbeitsplatzmodul UCON-Audio-s integrieren Sie einen Arbeitsplatz in ein CATCenter-System. Zusätzlich ist es möglich an das Arbeitsplatzmodul bis zu zwei lokale Computer anzuschließen. Das Arbeitsplatzmodul UCON-Audio-s kann in die folgenden CATCenter-Systeme integriert werden:... -
Seite 6: Installation
Maximal zwei Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss von maximal zwei lokalen Computern an das Arbeitsplatzmodul. Anschluss der Geräte des lokalen Arbeitsplatzes Abbildung 1: Rückansicht des Arbeitsplatzmoduls UCON-Audio-s HINWEIS: Tastatur und Maus des lokalen Arbeitsplatzes können wahlweise über die USB- oder die PS/2-Schnittstellen des Arbeitsplatzmoduls angeschlossen werden. -
Seite 7: Anschluss Der Lokalen Computer
Service: Schließen Sie zur Ausführung des Update-Assistenten hier ein Service- Kabel an. Inbetriebnahme Schalten Sie das Arbeitsplatzmodul über den Schalter an der Rückseite ein. TIPP: Während des System Startups des Arbeitsplatzmoduls wird Ihnen die aktuelle Hotkey-Konfiguration des CATCenter-Systems angezeigt. G&D UCON-Audio-s · 4... -
Seite 8: Anmelden Am Catcenter-System
Betätigen Sie den Taster des gewünschten Kanals, um diesen zu aktivieren. Die Taster der Frontseite haben folgende Bedeutung: Taster Funktion CPU 1 Aufschalten auf den ersten lokalen Computer CPU 2 Aufschalten auf den zweiten lokalen Computer Trans Herstellen einer direkten Verbindung zum CATCenter-System 5 · G&D UCON-Audio-s... -
Seite 9: Umschaltung Mit Tastenkombinationen
Aufschalten auf den zweiten lokalen Rechner Strg Herstellen einer direkten Verbindung zum CATCenter-System Falls der voreingestellte Select-Key mit einer Tastenkombination eines Anwendungs- programms kollidiert, kann diese angepasst werden. Weiterführende Informationen: Änderung des voreingestellten Select-Keys auf Seite 7 G&D UCON-Audio-s · 6... -
Seite 10: Änderung Des Voreingestellten Select-Keys
Zifferntasten 1, 2 und 3 des numerischen Tastenblocks A - C: Buchstaben a, b, c der Tastatur F1 - F3: Funktionstasten F1, F2, F3 der Tastatur 5. Speichern Sie die getroffene Auswahl durch Betätigung der F2-Taste. 7 · G&D UCON-Audio-s... -
Seite 11: Ps/2-Maus Aktivieren Oder Zurücksetzen
Anzeige im OSD Funktion Reset Mouse: Reset der PS/2-Maus-Schnittstelle eines Windows-Rechners Enable mouse (for Unix): Aktivierung der PS/2-Maus eines Linux- Rechners Enable Intelli: Aktivierung der PS/2-Wheel-Maus eines Linux-Rechners Enable Intelli-Explorer: Aktivierung der PS/2-Wheel-Maus mit Zusatztasten eines Linux-Rechners G&D UCON-Audio-s · 8... -
Seite 12: Statusanzeigen
Ein externes Netzteil ist angeschlossen. Power Red. Die Spannungsversorgung ist hergestellt. Main Leuchtet, wenn eine Tastatur initialisiert wurde. Remote Active Blinkt, wenn keine Tastatur initialisiert wurde. Das CATCenter-System ist betriebsbereit. Status Tabelle 2: Statusanzeigen am Arbeitsplatzmodul 9 · G&D UCON-Audio-s... -
Seite 13: Rückseite
Tastatur- und Maussignale eines Master- Arbeitsplatzes auf das Arbeitsplatzmodul aufgeschaltet sind. HINWEIS: Die Aufschaltung der Tastatur- und Maussignale auf ein anderes Arbeitsplatzmodul oder einen Target-Computer ist nur möglich, falls die kosten- pflichtige TradeSwitch-Funktion für das CATCenter-System erworben wurde. G&D UCON-Audio-s · 10... -
Seite 14: Technische Daten
1 x SubHD15 Buchse (Video) Schnittstellen 2 x PS/2-Buchse (Tastatur/Maus) 2 x USB-A-Buchse (Tastatur/Maus) zum Matrixswitch: 1 x RJ45-Buchse für lokale Computer 2 x RJ45-Buchse (mit Arbeitsplatzmodul CATpro2) für Update: 1 x 2,5 mm Klinkenbuchse CE, RoHs Konformität 11 · G&D UCON-Audio-s... -
Seite 15: Kundenservice
Sie erreichen das Service-Team montags bis donnerstags von 07:30 Uhr bis 16:30 Uhr und freitags von 07:30 Uhr bis 15:00 Uhr unter der Rufnummer +49 (0) 2739 8901-100. Anfragen per E-Mail senden Sie an service@gdsys.de. G&D UCON-Audio-s · 12... -
Seite 16: About This Guide
Imprint © Guntermann & Drunck GmbH 2008. All rights reserved. Version 1.00 – 31/10/2008 Firmware: 3.39 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Phone +49 2739 8901-100 +49 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D UCON-Audio-s... - Seite 17 Contents Contents Safety guidelines ....................1 The »UCON-Audio-s« user module ..............2 Scope of delivery ....................2 Installation ....................... 3 Required accessories ..................3 Connecting the devices of the local user console ..........3 Connecting the local computers ................. 4 Further interfaces ....................
-
Seite 18: Safety Guidelines
Operate this device with the provided G&D power pack or with the power packs listed in the operating manual. ! Operate the device only in the intended area of application This device has been designed for indoor use. Do not expose it to extreme cold, heat or humidity. 1 · G&D UCON-Audio-s... -
Seite 19: The »Ucon-Audio-S« User Module
The »UCON-Audio-s« user module The »UCON-Audio-s« user module The UCON-Audio-s user module enables you to integrate a user console into a CATCenter system. Additionally, it is possible to connect up to two further local computers using the user module. The UCON-Audio-s user module can be integrated into the following CATCenter sys-... -
Seite 20: Installation
Connecting the devices of the local user console Figure 1: Back panel of the UCON-Audio-s user module NOTE: Both keyboard and mouse of the local user module can either be connected to the USB or the PS/2 interfaces of the user module. -
Seite 21: Connecting The Local Computers
Service: For updates, connect a service cable to this interface. Initiation Switch on the user module using the button on the back panel. ADVICE: During the System Startup of the user module, the current hotkey configu- ration of the CATCenter system is displayed. G&D UCON-Audio-s · 4... -
Seite 22: Logging On To The Catcenter System
Press the button of the channel you want to activate. The buttons on the front panel have the following functions: Button Function CPU 1 accesses the first local computer CPU 2 accesses the second local computer Trans establishes a direct connection to the CATCenter system 5 · G&D UCON-Audio-s... -
Seite 23: Switching Via Key Combinations
CAT- Center system If the preset selectkey does interfere with a key combination of another application, the key combination can be adjusted. Further information: Changing the preset selectkeys on page 7 G&D UCON-Audio-s · 6... -
Seite 24: Changing The Preset Selectkeys
NUM1 - NUM3: numeric keys 1, 2, and 3 of the alphanumeric key block A - C: letters a, b, c F1 - F3: keyboard function keys F1, F2, F3 5. Save your selection by pressing F2. 7 · G&D UCON-Audio-s... -
Seite 25: Config Settings
Enable mouse (for Unix): activates the PS/2 mouse of a Linux computer Enable Intelli: activates the PS/2 wheel mouse of a Linux computer Enable Intelli explorer: activates the PS/2 wheel mouse with addi- tional keys of a Linux computer G&D UCON-Audio-s · 8... -
Seite 26: Status Displays
Is lighting up if a keyboard has been initialised. Remote Active Is blinking if no keyboard has been initialised. The CATCenter system is ready for operation. Status Table 2: Status displays at the user module 9 · G&D UCON-Audio-s... -
Seite 27: Back Panel
NOTE: The keyboard and mouse signals can only access another user module or target computer if you bought the additional TradeSwitch function for the CATCenter system. G&D UCON-Audio-s · 10... -
Seite 28: Technical Data
2 x PS/2 socket (keyboard/mouse) 2 x USB-A socket (keyboard/mouse) to matrix switch: 1 x RJ45 socket for local computers 2 x RJ45 socket (with user module CATpro2) for update: 1 x 2,5 mm jack plug CE, RoHs Conformity 11 · G&D UCON-Audio-s... -
Seite 29: Customer Service
on Mondays to Thursdays from 8:00 am to 4:30 pm and on Fridays from 7:30 am to 3:00 pm under the telephone number +49 (0) 2739 8901-100. Requests by e-mail can be send to service@gdsys.de. G&D UCON-Audio-s · 12... - Seite 30 NOTES...
- Seite 31 NOTES...
- Seite 32 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100102 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
