4.

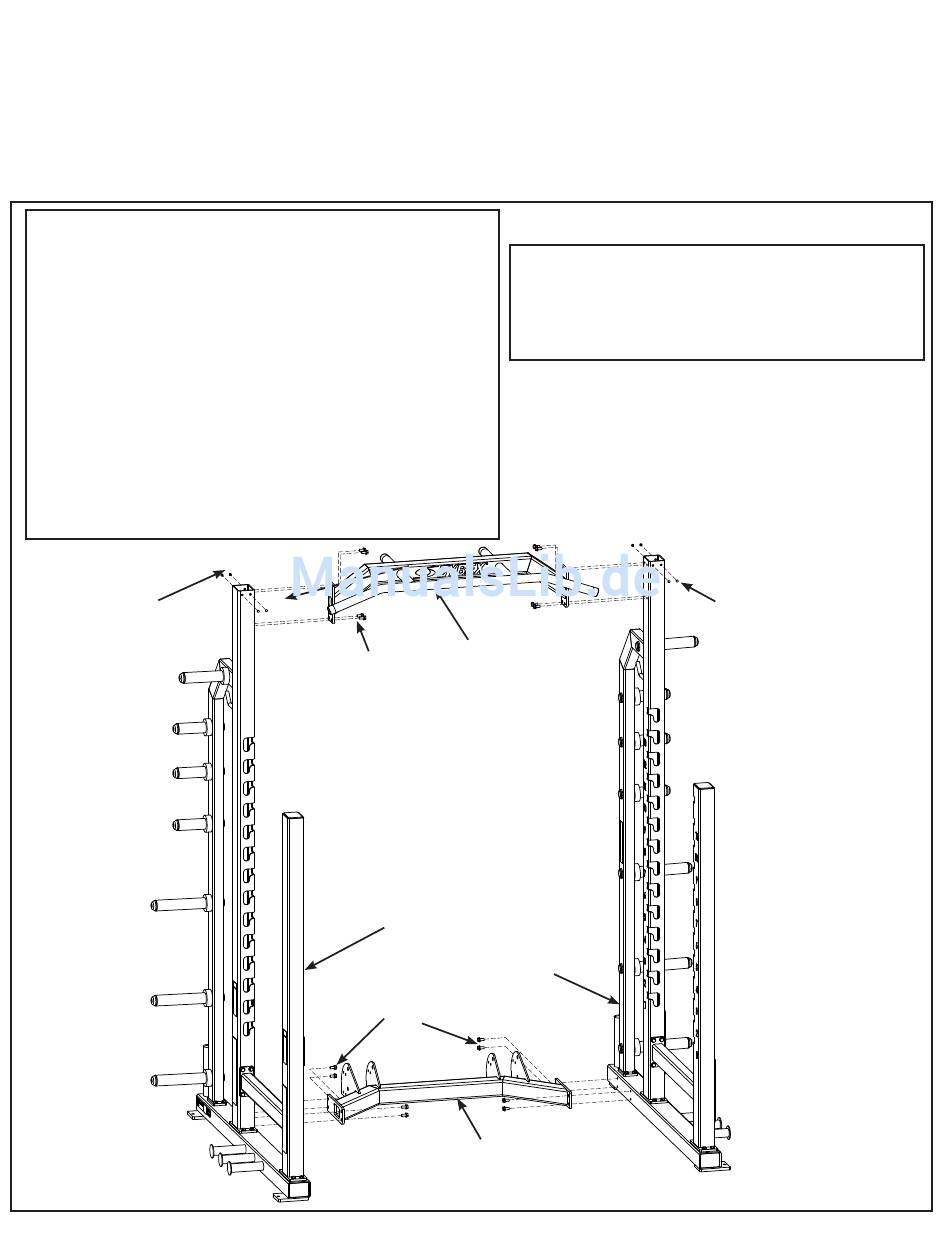

Das Rack in einem Bereich montieren, in dem es verwendet wird.
Untere Querverbindung an beiden Seiten anschrauben.
Mit einer Stehleiter vorsichtig die obere Handgriffhalterung an beiden Seiten anschrauben.
A.
Drehschaft (2), 19000-346
B.
Gezahnte Kopfschraube 0,375-16 X 0,75 (28),
JC701115
C.
Schwarzer Einsatz (8), PP080221
D.
Einstellbare Stangenarretierung (2),19020-
100
E.
Nylon-Kontermutter 0,375-16 (8), HN704901
F.
Montageplatte (2), 19000-345
G.
Montageplattenschrauben (4), JC620415
H.
Anschlag (2), 11000-384
I.
Stangenarretierung rechts (1), 19220-100
J.
Stangenarretierung links (1), 19220-101
C
(4x)
Cybex 19020/19030 Multi Rack Owner's Manual
Oberer Handgriff
B
(8x)
Benutzerposition -
rechte Seite
Benutzerposition -
linke Seite
B
(8x)
Alle Schrauben mit 50,8 bis 56,5 Nm
(450 - 500 inch/lbs) anziehen.
Untere
Querverbindung
21
C
(4x)
