HP BladeSystem c3000-Gehäuse

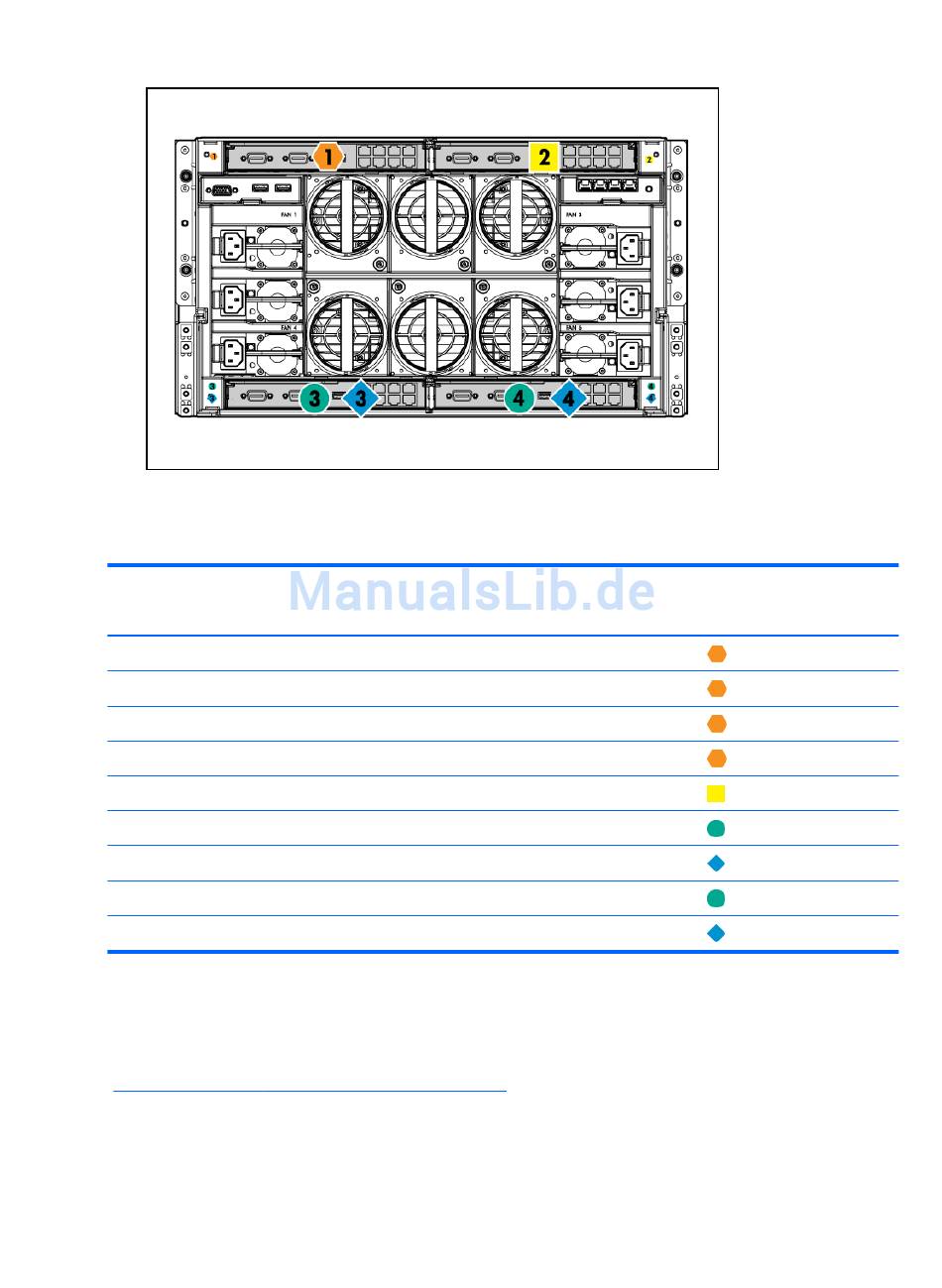

Um Netzwerkverbindungen für bestimmte Signale zu unterstützen, installieren Sie
Verbindungsmodule in den Einschüben, die jeweils den Signalen der integrierten NIC oder
Mezzanine Card entsprechen.
Server Blade-Signal
NIC 1 (integriert)
NIC 2 (integriert)
NIC 3 (integriert)
NIC 4 (integriert)
Mezzanine Card 1
Mezzanine Card 2
Mezzanine Card 3
* Ports für Dual Port Mezzanine Cards und Ports 1 und 2 für Quad Port Mezzanine Cards
** Ports 3 und 4 für Quad Port Mezzanine Cards
Einzelheiten zur Portbelegung finden Sie auf dem Installationsposter des HP BladeSystem-Gehäuses
oder im Setup- und Installationshandbuch zum HP BladeSystem-Gehäuse auf der HP Website
(http://www.hp.com/go/bladesystem/documentation).
22
Kapitel 3 Setup
c7000 Verbindungsmodul
1
2
1
2
3 und 4
5 und 6*
7 und 8**
5 und 6**
7 und 8*
c3000 Verbindungsmodul
1
1
1
1
2
3 und 4
3 und 4
3 und 4
3 und 4
Kennzeichen der
Verbindungsmoduleinschü
be
