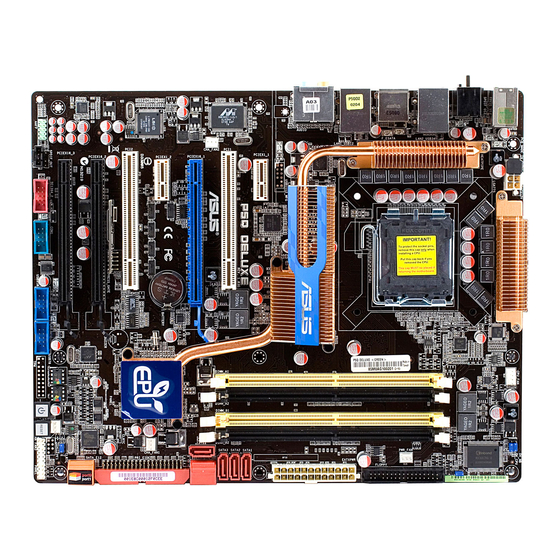

P5Q Deluxe

Werbung

loading

Inhaltszusammenfassung für Asus P5Q Deluxe

  • Seite 1 P5Q Deluxe...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
  • Seite 3: Inhaltsverzeichnis

    Sicherheitsinformationen ................ix Über dieses Handbuch ................x P5Q Deluxe Spezifikationsübersicht ............xii Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Vielen Dank für den Kauf eines ASUS P5Q Deluxe Motherboards! .. 1-1 ® Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2...
  • Seite 4 Verwenden des Dualfunktions-Stromschalters ..... 2-42 Kapitel 3: BIOS-Setup Verwalten und Aktualisieren des BIOS ........3-1 3.1.1 ASUS Update-Programm ..........3-1 3.1.2 ASUS EZ Flash 2-Programm .......... 3-4 3.1.3 AFUDOS-Programm ............3-5 BIOS-Setupprogramm ..............3-7 3.2.1 BIOS-Menübildschirm ............. 3-8 3.2.2 Menüleiste ..............3-8 3.2.3...
  • Seite 5 Inhalt 3.3.7 AHCI Configuration ............3-13 3.3.8 System Information ............3-14 Ai Tweaker-Menü ................ 3-15 3.4.1 Ai Overclock Tuner [Auto] ..........3-15 3.4.2 CPU Ratio Setting [Auto] ..........3-16 3.4.3 FSB Strap to North Bridge [Auto] ........3-16 3.4.4 DRAM Frequency [Auto] ..........3-16 3.4.5 DRAM CLK Skew on Channel A1/A2/B1/B2 [Auto] ..
  • Seite 6 3.7.2 Boot Settings Configuration .......... 3-35 3.7.3 Security ................. 3-36 Tools-Menü ................. 3-38 3.8.1 ASUS EZ Flash 2 ............3-38 3.8.2 Drive Xpert Control [Auto] ..........3-39 3.8.3 Drive Xpert Mode Update [Last setting] ......3-39 3.8.4 Express Gate ..............3-40 3.8.5...
  • Seite 7 Inhalt 4.3.7 ASUS AI Booster ............4-23 4.3.8 ASUS EPU—6 Engine ..........4-24 4.3.9 ASUS AI Direct Link ............4-28 4.3.10 AI Audio 2 (SoundMAX High Definition ® Audioprogramm) ................4-30 4.3.11 ASUS Drive Xpert ............4-39 4.3.12 ASUS Express Gate SSD ..........4-50 Startanzeige .................
  • Seite 8: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...
  • Seite 9: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 10: Über Dieses Handbuch

    An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.
  • Seite 11: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
  • Seite 12: Speicherung

    P5Q Deluxe ��e�������������e������ ��e�������������e������ LGA775-Sockel für Intel Core™2 Extreme-/ ® Core™2 Quad-/ Core™2 Duo-/ Pentium Dual-Core-/ ® Celeron Dual-Core-/ Celeron -Prozessoren ® ® Kompatibel mit Intel 05B/05A/06-Prozessoren ® Unterstützt Intel Next Generation 45nm Multi-Core CPUs ® * Listen der unterstützten Intel-Prozessoren finden Sie unter www.asus.com...
  • Seite 13: Asus Exklusive Übertaktungsfunktionen

    ASUS Stromsparlösung: - ASUS EPU-6 Engine - ASUS AI Nap ASUS geräuscharme Temperaturregelung: - ASUS Fanless Design: Kühlleitungen - ASUS Fanless Design: Stack Cool 2 - ASUS Fan Xpert ASUS EZ DIY: - ASUS Drive Xpert - ASUS DieHard BIOS...
  • Seite 14 P5Q Deluxe ��e�������������e������ ��e�������������e������ Rücktafelanschlüsse 1 x PS/2 Tastatur-/Mausanschluss 1 x S/PDIF-Ausgang (koaxial + optisch) 1 x External SATA-Anschluss 1 x IEEE1394a-Anschluss 2 x RJ45-Anschlüsse 6 x USB 2.0/1.1-Anschlüsse 8-Kanal Audio-Anschlüsse Interne Anschlüsse 2 x USB-Anschlüsse unterstützen vier weitere USB-Anschlüsse...
  • Seite 15 Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. P��du��e��f���u�g...
  • Seite 16: Willkommen

    K����el��e������ Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 ASUS P5Q Deluxe...
  • Seite 17: Paketinhalt

    1 x ASUS Q-Connector-Satz (USB, 1394, System- -Satz (USB, 1394, System- tafel; nur in der Einzelhandelsversion) tafel; nur in der Einzelhandelsversion) tafel; nur in der Einzelhandelsversion) 1 x ASUS optionale Lüfter, nur für Wasserkühlung oder passive Kühlung Anwendungs-DVD ASUS Motherboard Support-DVD Motherboard Support-DVD...
  • Seite 18: Sonderfunktionen

    Dieses Motherboard und seine Verpackung entsprechen den Richtlinien zur Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.
  • Seite 19: Asus-Eigene Sonderfunktionen

    Die ASUS Power Saving Solution hält die Balance zwischen höchster Leistungsfähigkeit und Senken des Stromverbrauchs. ASUS EPU-6 Engine Der neue ASUS EPU wurde zur 6 Engine-Version aktualisiert. Diese verbessert die Energieeinsparung, indem die Systemlast erkannt und intelligent in Echtzeit reguliert wird. Mit Autophase-Wechsel zwischen den Hauptkomponenten (Prozessor, Grafikkarte, Arbeitsspeicher, Chipsatz, Festplatten und Systemlüfter), ermöglicht ASUS EPU die automatische Einstellung der besten...
  • Seite 20: Asus Quiet Thermal Solution

    Um das System zu wecken und die Umgebung des Betriebssystems muss lediglich die Maus oder Tastatur betätigt werden. ASUS Quiet Thermal Solution Die geräuscharme Kühllösung von ASUS macht das System stabiler und verbessert die Übertaktungsfähigkeiten. Fanless Design - Stack Cool 2 Stack Cool 2 ist ein lüfterloses und geräuschloses Kühlsystem, das die...
  • Seite 21: Optionaler Lüfter (Nur Für Wasserkühlung Und Passive Kühlung)

    Hintergrundgeräusche, und eliminiert diese im eingehenden Audiostrom schon während der Aufnahme. Details siehe Seite 4-33. ASUS EZ DIY Die Funktionen von ASUS EZ DIY machen es Ihnen einfach, Computerkomponenten zu installieren, das BIOS zu aktualisieren oder Ihre bevorzugten Einstellungen zu speichern. ASUS Drive Xpert...
  • Seite 22 Sie auf einfache Weise große Dateien wie z.B. Filme oder Multimedia-Dateien sichern oder gemeinsam nutzen. Details siehe Seite 4-28. ASUS Q-Shield Das neue ASUS Q-Shield wurde speziell zur einfachen Installation entworfen. Mit besserer elektrischer Leitfähigkeit schützt es das Motherboard vor statischen Entladungen und elektromagnetischen Interferenzen.
  • Seite 23: Asus Mylogo3

    Seiten 3-35 und 4-9. 1.3.3 ASUS Intelligente Leistungs- und Übertaktungsfunktionen AI Booster Die ASUS AI Booster-Anwendung ermöglicht es Ihnen, den Prozessor ohne umständliches Aufrufen des BIOS direkt in der Windows -Umgebung zu ® übertakten. Details siehe Seite 4-23. Precision Tweaker 2 Diese Funktion gestattet Ihnen die Feineinstellung der Prozessor-/Speicher- spannung und die stufenweise Erhöhung der Front Side Bus- (FSB) und...
  • Seite 24 Kapitel 1: Produkteinführung...
  • Seite 25: Kapitel 1: Hardware-Beschreibungen

    Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei Installation der Systemkomponenten ausführen müssen. Hier finden Sie auch Beschreibungen der Jumper und Anschlüsse am Motherboard. Hardware- Beschreibungen...
  • Seite 26 Bevor Sie beginnen ..............2-1 Motherboard-Überblick ..............2-2 Zentralverarbeitungseinheit (CPU) ..........2-5 Systemspeicher ................2-11 Erweiterungssteckplätze ............2-18 Jumper ..................2-22 Integrierte Schalter ..............2-24 Anschlüsse ................. 2-25 Erstmaliges Starten ..............2-41 2.10 Ausschalten des Computers ............. 2-42 ASUS P5Q Deluxe...
  • Seite 27: Bevor Sie Beginnen

    Antistatik-Unterlage oder in die Originalverpackung der Komponente. Vor dem Installieren oder Ausbau einer Komponente muss die • ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P5Q Deluxe...
  • Seite 28: Motherboard-Übersicht

    Motherboard-Übersicht 2.2.1 Motherboard-Layout -Layout Weitere Informationen zu den internen Anschlüssen und Rückseitenanschlüssen siehe Abschnitt 2.8 Anschlüsse. Kapitel 2: Hardware-Beschreibungen...
  • Seite 29: Layout-Inhalt

    2-31 Serielle Schnittstelle (10-1 pol. COM1) 2-34 IEEE 1394a-Anschluss (10-1 pol. IE1394_2) 2-32 Audioanschluss für das optische Laufwerk (4-pol. CD) 2-37 Fronttafelaudioanschluss (10-1 pol. AAFP) 2-35 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) 2-37 ASUS Express Gate SSD 4-50 ASUS P5Q Deluxe...
  • Seite 30: Ausrichtung

    2.2.3 Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses, wie es unten abgebildet ist. 2.2.4 Schraubenlöcher Stecken Sie neun (9) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen.
  • Seite 31: Zentralverarbeitungseinheit (Cpu)

    Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.
  • Seite 32: Installieren Der Cpu

    Installieren der CPU So installieren Sie eine CPU. 1. Suchen Sie den CPU-Sockel am Motherboard. P5Q DELUXE CPU-Sockel 775 Stellen Sie vor der Installation der CPU sicher, dass die Sockelbox zu Ihnen zeigt und der Arretierhebel an Ihrer linken Seite liegt.
  • Seite 33 Die Wärmeleitpaste ist für Menschen giftig. Falls sie in Kontakt mit Augen oder Haut gerät, waschen Sie sie so schnell wie möglich ab und suchen Sie einen Arzt auf. Um eine Kontamination durch die Paste zu vermeiden, tragen Sie sie nicht direkt mit dem Finger auf! ASUS P5Q Deluxe...
  • Seite 34 Schließen Sie die Deckplatte Schließen Sie die Deckplatte (A) und drücken Sie dann den Arretierhebel (B), bis er in den Halteriegel einrastet. ® ® Das Motherboard unterstützt Intel LGA775-Prozessoren mit der Intel ® Enhanced Memory 64-Technologie (EM64T), Enhanced Intel SpeedStep -Technologie (EIST) und Hyper-Threading-Technologie.
  • Seite 35: Installieren Von Cpu-Kühlkörper Und Lüfter

    Löcher am Motherboard ausgerichtet wurden. Drücken Sie jeweils zwei Drücken Sie jeweils zwei Druckstifte diagonal nach unten, um die Kühlkörper-Lüfter-Einheit zu befestigen. Richten Sie die Kühlkörper-Lüfter-Einheit so aus, dass das CPU-Lüfterkabel den kürzesten Weg zum CPU-Lüfteranschluss hat. ASUS P5Q Deluxe...
  • Seite 36: Deinstallieren Des Cpu-Kühlkörpers Und -Lüfters

    Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. P5Q DELUXE CPU-Lüfteranschluss Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 2.3.3 Deinstallieren des CPU-Kühlkörpers und -Lüfters So deinstallieren Sie den CPU- Kühlkörper und -Lüfter:...
  • Seite 37: Systemspeicher

    240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der Steckplätze an: P5Q DELUXE 240-pol. DDR2 DIMM-Steckplätze Kanal Steckplätze Kanal A...
  • Seite 38: Speicherkonfigurationen

    2.4.2 Speicherkonfigurationen Sie können 512 MB, 1 GB, 2 GB und 4GB ungepufferte ECC/nicht-ECC DDR2 DIMMs in den DIMM-Steckplätzen installieren. • Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren. Das System bildet die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration ab.
  • Seite 39: P5Q Deluxe Motherboard Liste Qualifizierter Anbieter (Qvl) Für Ddr2-1066Mhz

    P5Q Deluxe Motherboard Liste qualifizierter Anbieter (QVL) für DDR2-1066MHz Größe Anbieter Chipnr. Chip- Teilnr. DIMM-Steckplatz- Marke unterstützung (optional) APACER APACER 78.0AG9S.9KF • • 2GB (Kit of 2) CORSAIR Heat-Sink Package 5-5-5-15 N/A Box P/N: TWIN2X2048-8500C5 • (CM2X1024-8500C5)(EPP) 4GB (Kit of 2)
  • Seite 40: P5Q Deluxe Motherboard Liste Qualifizierter Anbieter (Qvl) Für Ddr2-800Mhz

    P5Q Deluxe Motherboard Liste qualifizierter Anbieter (QVL) für DDR2-800MHz Größe Anbieter Chipnr. Chip- Teilnr. DIMM-Steckplatz- Marke unterstützung (optional) 512MB A-DATA AD29608A8A-25EG M2OAD6G3H3160G1E53 • • • A-DATA AD26908A8A-25EG M2OAD6G3I4170I1E58 • • A-DATA AD20908A8A-25EG A-DATA M2OAD6H3J4171Q1E52 • • 512MB Apacer AM4B5708JQJS8E APACER 78.91G9I.9K5...
  • Seite 41: P5Q Deluxe Motherboard Liste Qualifizierter Anbieter (Qvl) Für Ddr2-667Mhz

    P5Q Deluxe Motherboard Liste qualifizierter Anbieter (QVL) für DDR2-800MHz (Forts.) Größe Anbieter Chipnr. Chip- Teilnr. DIMM-Steckplatz- Marke unterstützung (optional) Aeneon AET03R25DC Aeneon AET860UD00-25DC08X • • • Asint DDRII1208-GE Asint SLY2128M8-JGE • • Asint DDRII1208-GE Asint SLZ2128M8-JGE • • • 512MB...
  • Seite 42 Speicherkonfiguration in die gelben oder schwarzen Steckplätze gesteckt wird. • C*: Unterstützt vier Module, die als zwei Paare einer Dual-Channel- Speicherkonfiguration in die gelben und schwarzen Steckplätze gesteckt werden. Aktuelle Listen qualifizierter Anbieter finden Sie auf der ASUS-Webseite. 2-16 Kapitel 2: Hardware-Beschreibungen...
  • Seite 43: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. DDR2 DIMM-Kerbe Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P5Q Deluxe 2-17...
  • Seite 44: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboard-Komponenten beschädigen. 2.5.1 Installieren einer Erweiterungskarte Lesen Sie vor dem Installieren der Erweiterungskarte die...
  • Seite 45: Standard-Interruptzuweisungen

    – – – gemeins. SATA Controller 1 – – – – – – – gemeins. SATA Controller 2 – – – – – – – gemeins. Audio Azalia – – – – – – – gemeins. ASUS P5Q Deluxe 2-19...
  • Seite 46: Pci-Steckplätze

    2.5.4 PCI-Steckplätze Die PCI-Steckplätze unterstützen PCI-Karten wie LAN-Karten, SCSI-Karten, USB-Karten und andere Karten, die mit PCI-Spezifikationen übereinstimmen. Die Position der Steckplätze wird in der folgenden Abbildung gezeigt. 2.5.5 PCI Express x1-Steckplätze Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karen, die den PCI Express-Spezifikationen entsprechen. Die Position der Steckplätze wird in der folgenden Abbildung gezeigt.
  • Seite 47 Wenn einer der PCIe x1-Steckplätze belegt ist, wird der Universal PCI Express x16-Steckplatz (schwarz) auf x1-Geschwindigkeit heruntergestuft. • Wenn Sie zwei Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfter- anschluss (CHA_FAN1/2/3). Details siehe Seite 2-29. ASUS P5Q Deluxe 2-21...
  • Seite 48: Jumper

    CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungs-informationen wie z.B. Systemkennwörter einbeziehen, werden mit einer integrierten Knopfbatterie aufrecht erhalten. P5Q DELUXE RTC RAM löschen So wird das RTC-RAM gelöscht: Schalten Sie den Computer aus und trennen Sie ihn vom Netz.
  • Seite 49: P5Q Deluxe Cpu/Northbridge-Überspannungseinstellung

    Northbridge im BIOS festlegen. Lesen Sie sich bitte die folgenden Informationen durch, bevor Sie die Jumpereinstellung verändern. Verändern Sie die Einstellung der Pole 1-2, um die erweiterte CPU-/ Northbridge- Überspannung zu ermöglichen. P5Q DELUXE CPU/Northbridge-Überspannungseinstellung OV_CPU OV_NB Pol 2-3 (Standard)
  • Seite 50: Integrierte Schalter

    Mit den integrierten Schaltern können Sie Feineinstellungen auch bei geöffnetem System außerhalb des Gehäuses vornehmen. Power on-Schalter Mit diesem Schalter starten Sie das System oder wecken es aus dem Schlafmodus auf. P5Q DELUXE Stromschalter Reset-Schalter Mit dem Reset-Schalter starten Sie das System neu. P5Q DELUXE Reset-Schalter 2-24...
  • Seite 51: Anschlüsse

    Subwoofer-Lautsprecher auf. Hinterer Lauftsprecherausgang (schwarz). Dieser Anschluss ist für die Verbindung der hinteren Lautsprecher einer 4-Kanal, 6-Kanal, oder 8-Kanal- Audiokonfiguration vorgesehen. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten. ASUS P5Q Deluxe 2-25...
  • Seite 52: Audio 2-, 4-, 6-, Oder 8-Kanal-Konfiguration

    Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal-, 6-Kanal-, und 8-Kanal-Konfiguration wird dieser Anschluss zum Front-Lautsprecherausgang. 10. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. 11. Seitenlautsprecherausgang (grau). Dieser Anschluss nimmt die Seitenlautsprecher in einer 8-Kanal-Audiokonfiguration auf. Für die Funktionen der Audio-Ausgänge in 2, 4, 6, oder 8-Kanal-Konfiguration beziehen Sie sich bitte auf die folgende Audio-Konfigurationstabelle.
  • Seite 53: Interne Anschlüsse

    Verbinden Sie ein Ende des Kabels mit diesem Anschluss und dann das andere Ende mit dem Signalanschluss an der Rückseite des Diskettenlaufwerks. P5Q DELUXE Diskettenlaufwerksanschluss Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei der Verwendung eines FDD-Kabels mit bedecktem Pol 5 zu vermeiden.
  • Seite 54: P5Q Deluxe Eide-Anschluss

    Ultra DMA 133/100-Signalkabel hat drei Anschlüsse: blau, schwarz, -Signalkabel hat drei Anschlüsse: blau, schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren. P5Q DELUXE EIDE-Anschluss Laufwerksjumper Laufwerks- Kabelanschluss Modus...
  • Seite 55: P5Q Deluxe Sata-Anschlüsse Ich10R

    Matrix Storage Technology des integrierten Intel ICH10R RAID Controllers ® RAID 0-, 1-, 5-, und 10-Konfigurationen erstellen. P5Q DELUXE SATA-Anschlüsse ICH10R • Diese Anschlüsse wurden im Werk auf Standard IDE-Modus eingestellt. In diesem Modus können Sie Serial ATA Boot/Datenlaufwerke mit diesen Anschlüssen verbinden.
  • Seite 56: P5Q Deluxe Sata-Anschlüsse (Silicon Image )

    SATA_E1 (orange, Anschluss 0) und SATA_E2 (weiß, Anschluss 1) verbundenen Laufwerke als Datenlaufwerke eingestellt wurden. • Wenn Sie ein Laufwerk im Normal-Modus verwenden, verbinden Sie es mit dem Anschluss SATA_E1 (orange, Anschluss 0) am Motherboard. Genaurer Anweisungen finden Sie unter 4.3.11 ASUS Drive Xpert. 2-30 Kapitel 2: Hardware-Beschreibungen...
  • Seite 57 P5Q DELUXE USB 2.0-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard.
  • Seite 58 P5Q DELUXE IEEE 1394-Anschluss Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394-Anschluss, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein 1394-Kabel mit dem ASUS Q-Connector (1394, rot), und verbinden Sie dann den Q-Connector (1394) mit dem 1394-Anschluss auf dem Motherboard.
  • Seite 59 Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard- Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! • Die ASUS Q-Fan-Funktion wird nur von den Anschlüssen CPU_FAN und CHA-FAN 1-3 unterstützt. • Wenn Sie zwei oder mehr Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den...
  • Seite 60 Dieser Sockel ist für einen seriellen (COM-) Anschluss gedacht. Verbinden Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. P5Q DELUXE Serieller Anschluss (COM1) 2-34 Kapitel 2: Hardware-Beschreibungen...
  • Seite 61 Fronttafel des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. P5Q DELUXE Analoger Fronttafelanschluss • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit...
  • Seite 62 Sie sind so aufgebaut, dass sie mit den Steckern in nur einer Richtung zusammenzupassen. Drücken Sie den Stecker in der korrekten Ausrichtung fest auf den Anschluss, bis er komplett eingerastet ist. P5Q DELUXE ATX-Netzanschlüsse • Für ein komplett konfiguriertes System empfehlen wir ein Netzteil, welches die ATX 12 V-Spezifikation 2.0 (oder neuere Version) unterstützt und...
  • Seite 63 13. Audioanschluss für optische Laufwerke (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. P5Q DELUXE Interner Audioanschluss 14. Digitaler Audioanschluss (4-1 pol. SPDIF) Dieser Anschluss ist für zusätzlichel Sony/Philips Digital Interface (S/PDIF)- Anschlüsse gedacht.
  • Seite 64 15. Systemtafelanschluss (20-8 pol. PANEL) Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. P5Q DELUXE Systemtafelanschluss • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten.
  • Seite 65 16. ASUS Q-Connector (Systemtafel) Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Folgen Sie den nachstehenden Anweisungen, um ASUS Q-Connector zu installieren. Verbinden Sie die Kabel des Fronttafelanschlusses mit dem ASUS Q-Connector. Beziehen Sie sich für die...
  • Seite 66: Installieren Des Optionalen Lüfters

    2.8.3 Installieren des optionalen Lüfters Installieren des optionalen Lüfters Installieren Sie den optionalen Lüfter nur, wenn Sie einen passiven Kühler oder eine Wasserkühlung verwenden. Die Installation des optionalen Lüfters mit einem aktiven Prozessorlüfter würde Interferenzen im Luftstrom hervorrufen und das System destabilisieren. Befestigen Sie den Lüfter an der Befestigen Sie den Lüfter an der Positionieren Sie den Lüfter über...
  • Seite 67: Erstmaliges Starten

    Ein langer Piepton gefolgt von drei kurzen Keine Grafikkarte erkannt Ein langer Piepton gefolgt von vier kurzen Hardware-Komponentenfehler Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setupprogramm aufzurufen. Folgen Sie bitte den Anweisungen in Kapitel 3. ASUS P5Q Deluxe 2-41...
  • Seite 68: 2.10 Ausschalten Des Computers

    2.10 Ausschalten des Computers 2.10.1 Verwenden der OS-Ausschaltfunktion Unter Windows ® Klicken Sie auf die Start-Schaltfläche und dann auf Ausschalten. Klicken Sie auf die Ausschalten-Schaltfläche, um den Computer auszuschalten. Die Stromversorgung wird nach dem Herunterfahren von Windows ® ausgeschaltet. Unter Windows Vista: ®...
  • Seite 69: Kapitel 3: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup...
  • Seite 70 K����el��e������ Verwalten und Aktualisieren des BIOS ........3-1 BIOS-Setupprogramm ..............3-7 Main-Menü .................. 3-10 Ai Tweaker-Menü -Menü ................ 3-15 Advanced-Menü ................. 3-23 Power-Menü ................3-30 Boot-Menü .................. 3-34 Tools-Menü ................. 3-38 Exit-Menü ..................3-43 ASUS P5Q Deluxe...
  • Seite 71: Erwalten Und Aktualisieren Des Bios

    ASUS Update (Aktualisiert das BIOS in einer Windows -Umgebung.) ® ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicher) ) ASUS AFUDOS (Aktualisiert das BIOS über eine bootfähige Diskette) ) Siehe entsprechende Abschnitte für Details zu diesen Dienstprogrammen.
  • Seite 72: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...
  • Seite 73: Aktualisieren Des Bios Über Eine Bios-Datei

    So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update- Programm unter Windows , indem ® Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisieren aus dem Pulldown-Menü...
  • Seite 74: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2-Programm ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...
  • Seite 75: Afudos-Programm

    Nach dem Kopieren der vorliegenden BIOS-Datei kehrt das Programm zur DOS-Eingabeaufforderung zurück. Aktualisieren der BIOS-Datei So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. ASUS P5Q Deluxe...
  • Seite 76 Fahren Sie das System in den DOS-Modus und geben dann folgendes bei der Eingabeaufforderung ein: afudos /i[Dateiname] wobei [Dateiname] die aktuellste oder originale BIOS-Datei auf der bootfähigen Diskette ist. A:\>afudos /iP5QD.ROM Das Programm liest die Datei und startet das Aktualisieren des BIOS. A:\>afudos /iP5QD.ROM AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. WARNING!! Do not turn off power during flash BIOS Reading file ..done Reading flash ..done Advance Check ..Erasing flash ..done Writing flash ..0x0008CC00 (9%) Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet...
  • Seite 77: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. ASUS P5Q Deluxe...
  • Seite 78: Bios-Menübildschirm

    3.2.1 BIOS-Menübildschirm BIOS-Menübildschirm Menüelemente Menüleiste Konfigurationsfelder Allgemeine Hilfe BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Use [ENTER], [TAB] System Time [11:55:25] or [SHIFT-TAB] to System Date [Wed 04/16/2008] select a field. Legacy Diskette A [1.44M, 3.5 in.] Language [English] Use [+] or [-] to configure the SATA1 [Not Detected] System Time. SATA2 [Not Detected] SATA3 [Not Detected] SATA4 [Not Detected] SATA5 [Not Detected] SATA6 [Not Detected] Select Screen Select Item Storage Configuration Change Field System Information System Information Tab Select Field...
  • Seite 79: Menüelemente

    Bildschirms gibt. Drücken Sie die Oben-/ Unten-Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. 3.2.9 Allgemeine Hilfe Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS P5Q Deluxe...
  • Seite 80: System Time [Xx:xx:xx]

    ������e�� ������e�� Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt 3.2.1 BIOS.Menübildschim finden Sie Informationen zu finden Sie Informationen zu Menüelementen und Navigationsanweisungen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Use [ENTER], [TAB] System Time [11:55:25] or [SHIFT-TAB] to System Date...
  • Seite 81: Sata 1-6

    Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfigurationsoptionen: [Disabled] [Auto] : [Disabled] [Auto] PIO Mode �Auto� Hier können Sie den PIO-Modus auswählen. Konfigurationsoptionen: [Auto] [0] [1] [2] [3] [4] : [Auto] [0] [1] [2] [3] [4] ASUS P5Q Deluxe 3-11...
  • Seite 82: Storage Configuration

    DMA Mode �Auto� Hier können Sie den DMA-Modus auswählen. Konfigurationsoptionen: [Auto] : [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5] SMART Monitoring �Auto� Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report- Technologie) einstellen. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] : [Auto] [Disabled] [Enabled] 32Bit Data Transfer �Enabled�...
  • Seite 83: Ahci Configuration

    SATA Port1 [Auto] SMART Monitoring [Enabled] SATA Port1 [Auto] Hier können Sie den Typ der an das System angeschlossenen Geräte auswählen. Konfigurationsoptionen: [Auto] [Not Installed] SMART Monitoring [Enabled] Stellt die Self-Monitoring, Analysis and Reporting-Technologie ein. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5Q Deluxe 3-13...
  • Seite 84: System Information

    3.3.8 System Information Das Menü gibt Ihnen einen Überblick über die allgemeinen Systemspezifikationen. Die Werte der Elemente in diesem Menü werden vom BIOS automatisch ermittelt. BIOS SETUP UTILITY Main Bios Information Version : 0306 Build Date : 05/13/08 Processor Type : Intel(R) Core(TM)2 Duo CPU @ 3.00GHz Speed : 3000MHz Count : 2 System Memory Usable Size : 1024MB Select Screen Select Item F1 General Help F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2008, American Megatrends, Inc.
  • Seite 85: Ai Overclock Tuner [Auto]

    Ai Overclock Tuner �Auto� Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. Manual Lässt Sie die Parameter für die Übertaktung festlegen. Auto Lädt automatisch die optimalen Systemeinstellungen. ASUS P5Q Deluxe 3-15...
  • Seite 86: Cpu Ratio Setting [Auto]

    3.4.2 CPU Ratio Setting �Auto� Hier können Sie das Verhältnis des CPU-Kerntakts zur FSB-Frequenz einstellen. Benutzen Sie die Taste <+> oder <->, um den Wert einzustellen.. Konfigurationsoptionen: [Auto] [06.0] [07.0] [08.0] [09.0] Die folgenden beiden Elemente werden nur angezeigt, wenn Ai Overclock Tuner auf [Manual] eingestellt ist.
  • Seite 87: Dram Clk Skew On Channel A1/A2/B1/B2 [Auto]

    [30 DRAM Clocks] [35 DRAM Clocks] [42 DRAM Clocks] Write Recovery Time [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks] – [15 DRAM Clocks] Read to Precharge Time [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks] – [15 DRAM Clocks] ASUS P5Q Deluxe 3-17...
  • Seite 88: Dram Static Read Control [Auto]

    2nd Information: 8-3-5-4-6-4-6 Die Werte hängen von der Einstellung der folgenden Unterelemente ab: READ to WRITE Delay(S/D) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks] – [15 DRAM Clocks] Write to Read Delay(S) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks] – [15 DRAM Clocks] WRITE to READ Delay(D) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks] –...
  • Seite 89: Dram Read Training [Auto]

    Wert über die Zahlentasten eingegeben und die Entertaste gedrückt wird. Sie können den Wert auch über die Tasten <+> und <-> eingeben. Um die Standardeinstellung wiederherzustellen, geben Sie über die Tastatur [auto] ein und drücken Sie die <Enter>-Taste. ASUS P5Q Deluxe 3-19...
  • Seite 90: Cpu Voltage [Auto]

    3.4.12 CPU Voltage �Auto� Legt die CPU VCore-Spannung fest. Der Wert kann zwischen 0,85000V und 2,10000V* liegen und in 0,00625V-Schritten eingestellt werden. • Lesen Sie CPU-Dokumentation, bevor Sie die CPU Vcore-Spannung festlegen. Die Einstellung einer zu hohen VCore-Spannung kann die CPU nachhaltig beschädigen, und eine zu niedrige Spannung kann das System unstabil werden lassen.
  • Seite 91: Nb Gtl Voltage Reference [Auto]

    Legt die PCI Express SATA-Spannung fest. Der Wert kann zwischen 1,50V und 1,80V liegen und in 0.10V-Schritten eingestellt werden. 3.4.22 Load-Line Calibration �Auto� Wählt den CPU Load-Line-Modus. [Disabled] folgt den Intel Spezifikationen, [Enabled] verbessert direkt den CPU VDroop. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] ASUS P5Q Deluxe 3-21...
  • Seite 92: Cpu Spread Spectrum [Auto]

    3.4.23 CPU Spread Spectrum �Auto� [Disabled] erweitert die FSB-Übertaktung, [Auto] die EMI-Kontrolle. Konfigurationsoptionen: [Auto] [Disabled] 3.4.22 PCIE Spread Spectrum �Auto� [Disabled] erweitert die PCIE-Übertaktung, [Auto] die EMI-Kontrolle. Konfigurationsoptionen: [Auto] [Disabled] 3-22 Kapitel 3: BIOS-Setup...
  • Seite 93: Tpm Configuration

    Die folgenden Elemente werden nur angezeigt, wenn TCG/TPM SUPPORT auf [YES] eingestellt ist. Execute TPM COMMAND �Last setting� Hier können Sie den TPM-Sicherheits-Chip aktivieren oder deaktivieren. Konfigurationsoptionen:: [Last setting] [Disabled] [Enabled] : [Last setting] [Disabled] [Enabled] ASUS P5Q Deluxe 3-23...
  • Seite 94: Cpu Configuration

    TPM Enable / Disable Status [No State] Dieses Element ist nicht vom Benutzer einstellbar. TPM Owner Status [No State] Dieses Element ist nicht vom Benutzer einstellbar. Um die TPM-Funktion zu aktivieren, stellen Sie Execute TPM Command auf [Enabled] und speichern Sie (Details siehe “2.8 Exit-Menü“). Nach dem Systemneustart wird das folgende TPM-Konfigurationsmenü...
  • Seite 95 [Enabled] wird die Geschwindigkeit vom Betriebssystem bestimmt. Konfigurationsoptionen: [Disabled] [Enabled] Intel(R) C-STATE Tech �Enabled� Aktiviert oder deaktiviert die Intel C-STATE-Technologie. Wenn dieses Element ® aktiviert ist, wird der Prozessor-Leerlauf auf C2/C3/C4 eingestellt. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5Q Deluxe 3-25...
  • Seite 96: Chipset

    3.5.3 Chipset Im Chipsatz-Menü können Sie die erweiterten Chipsatzeinstellungen ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. BIOS SETUP UTILITY Advanced Advanced Chipset Settings Configure North Bridge features. WARMING: Setting wrong values in below sections may cause system to malfunction. North Bridge Configuration �orth Bridge Chipset Configuration BIOS SETUP UTILITY Advanced North Bridge Chipset Configuration...
  • Seite 97: Onboard Device Configuration

    Dieses Element wird nur angezeigt, wenn das vorhergehende Element auf [Enabled] steht. Konfigurationsoptionen: [Disabled] [Enabled] Agere Firewire 1394 �Enabled� Konfigurationsoptionen: [Enabled] [Disabled] Serial Port1 Address �3F8/IRQ4� Hier können Sie die Serial Port1-Adresse auswählen. Konfigurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] ASUS P5Q Deluxe 3-27...
  • Seite 98: Usb Configuration

    3.5.5 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie ein Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Advanced USB Configuration Options USB Devices Enabled: 1 Mouse Disabled Enabled USB Functions [Enabled] USB 2.0 Controller [Enabled]...
  • Seite 99: Pcipnp

    BIOS konfiguriert alle Geräte des Systems, wenn [No] gewählt wurde. Wenn Sie ein Plug&Play-Betriebssystem verwenden und [Yes] gewählt haben, konfiguriert das Betriebssystem die Plug&Play-Geräte, die für das Starten des Systems benötigt werden. Konfigurationsoptionen: [No] [Yes] : [No] [Yes] ASUS P5Q Deluxe 3-29...
  • Seite 100: Suspend Mode [Auto]

    P��e���e�� Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Select the ACPI state Suspend Mode [Auto] used for System Repost Video on S3 Resume [No] Suspend. ACPI 2.0 Support [Disabled] ACPI APIC Support [Enabled] APM Configuration...
  • Seite 101: Apm Configuration

    S5-Zustand wecken lassen. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] Power On By PCIE Devices �Disabled� Hier können Sie festlegen, ob das System durch eine PCI Express-Karte eingeschaltet werden kann. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] ASUS P5Q Deluxe 3-31...
  • Seite 102: Hardware Monitor

    Power On By PS/2 Keyboard �Disabled� Hier können Sie festlegen, ob das System sich durch bestimmte Tasten an der Tastatur einschalten lässt. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konfigurationsoptionen: [Disabled] [Space Bar] [Ctrl-Esc] [Power Key] : [Disabled] [Space Bar] [Ctrl-Esc] [Power Key] Energy Star 4.0c Support �Disabled�...
  • Seite 103 Das folgende Element wird nur angezeigt, wenn Chassis Q-Fan Control aktiviert ist. Chassis Fan Profile [Standard] Hier können Sie das passende Leistungsniveau des ASUS Q-Fan. Wenn [Standard] eingestellt ist, passt sich die Lüftergeschwindigkeit automatisch der Gehäusetemperatur an. [Silent] stellt auf minimale Geschwindigkeit für leisen Lüfterbetrieb ein, mit [Turbo] wird die maximale Lüftergeschwindigkeit...
  • Seite 104: Boot Device Priority

    ������e�� ������e�� Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Specifies the Boot Boot Settings Device Priority Boot Device Priority sequence. Boot Settings Configuration A virtual floppy disk Security drive (Floppy Drive B: ) may appear when you set the CD-ROM drive...
  • Seite 105: Boot Settings Configuration

    Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo3™-Funktion zu verwenden. AddOn ROM Display Mode �Force BIOS� Hier können Sie den Anzeigemodus für optionales ROM einstellen.
  • Seite 106: Security

    3.7.3 Security Die Elemente im Security-Menü gestatten Ihnen, die Systemsicherheits- einstellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Boot Security Settings <Enter> to change password. Supervisor Password : Not Installed <Enter> again to User Password : Not Installed disabled password. Change Supervisor Password Change User Password Select Screen...
  • Seite 107: Change User Password

    Password Check �Setup� Bei der Einstellung [Setup] prüft das BIOS das Benutzer-Kennwort, wenn das Setupprogramm gestartet wird. Bei der Einstellung [Always] prüft das BIOS das Benutzer-Kennwort beim Starten des Setupprogramms sowie beim Starten des Systems. Konfigurationsoptionen: [Setup] [Always] ASUS P5Q Deluxe 3-37...
  • Seite 108: Asus Ez Flash 2

    3.8.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Details siehe Seite 3-4, Abschnitt 3.1.2.
  • Seite 109: Drive Xpert Control [Auto]

    • Alle Veränderungen werden erst nach fünf Sekunden angezeigt. • Genaue Anweisungen finden Sie in Abschnitt 4.3.11 ASUS Drive Xpert. Update To Normal mode [Press Enter] Dieses Element wird nur angezeigt, wenn Drive Xpert Mode Update auf [Mode change] eingestellt ist. Über diese Option werden die Anschlüsse SATA_E1 (Anschluss 0, orange) und SATA_E2 (Anschluss 1, weiß) als...
  • Seite 110: Express Gate

    Aktiviert oder deaktiviert die Express Gate-Funktion. Bei ASUS Express Gate handelt es sich um eine direkt zu startende Arbeitsumgebung mit Zugriff auf Skype und das Internet. Details siehe Abschnitt 4.3.12 ASUS Express GATE SSD. Konfigurationsoptionen: [Enabled] [Disabled] Enter OS Timer [10 Seconds] Legt die Zeitdauer fest, die das System nach dem Öffnen der Express Gate...
  • Seite 111: Asus O.c. Profile

    Note [Enter] Select or Load [Tab] Switch [V] Drive Info [Up/Down/Home/End] Move [B] Backup [Esc] Exit • Diese Funktion unterstützt USB-Speichersticks, Festplatten, oder Disketten (nur im FAT 32/16/12-Format). • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! ASUS P5Q Deluxe 3-41...
  • Seite 112: Ai Net 2

    3.8.6 Ai Net 2 BIOS SETUP UTILITY Tools Marvell Check LAN AI NET 2 cable during POST. Pair Status Length Check Marvell LAN cable [Disabled] v02.61 (C)Copyright 1985-2008, American Megatrends, Inc. Check Marvell LAN Cable �Disabled� Aktiviert oder deaktiviert den Marvell LAN-Kabeltest während des Power-On Self-Test (POST). Konfigurationsoptionen: [Disabled] [Enabled] . Konfigurationsoptionen: [Disabled] [Enabled] Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] 3-42 Kapitel 3: BIOS-Setup...
  • Seite 113: Discard Changes

    Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS P5Q Deluxe 3-43...
  • Seite 114 3-44 Kapitel 3: BIOS-Setup...
  • Seite 115 Dieses Kapitel beschreibt den Inhalt der Support-DVD, die dem Motherboard- Paket beigelegt ist. Software- U��e������u�g...
  • Seite 116 K����el��e������ Installieren eines Betriebssystems ..........4-1 Support-DVD-Informationen ............4-1 Software-Informationen ............... 4-9 RAID-Konfigurationen ............... 4-60 Erstellen einer RAID-Treiberdiskette ........4-69 ASUS P5Q Deluxe...
  • Seite 117: Installieren Eines Betriebssystems

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
  • Seite 118: Drivers-Menü

    Marvell Yukon Gigabit Ethernet Driver ® Installiert den Marvell Yukon Gigabit Ethernet-Treiber. Marvell 61xx SATA Driver ® Installiert den Marvell 61xx SATA-Treiber. ASUS EPU-6 Engine Installiert den ASUS EPU-6 Engine-Treiber und die dazugehörige Anwendung. USB 2.0 Driver Installiert den USB 2.0-Treiber. Kapitel 4: Software-Unterstützung...
  • Seite 119: Utilities-Menü

    ASUS InstAll-Installation Wizard for Utilities Installiert alle Anwendungen über den Installationsassistenten. ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in ® der Windows -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet-verbindung, entweder durch ein Netzwerk oder einen Internet Service Provider (ISP).
  • Seite 120 ASUS AI Suite ASUS AI Suite ist ein innovatives Programm zur direkten Kontrolle von Übertaktung, Lüfterverhalten, Stromverbrauch und Temperaturregelung. ASUS AI Direct Link Mit AI Direct Link können große Datenmengen einfach über ein Netzwerkkabel übertragen werden, so wird bis 70% Zeit eingespart. Mit AI Direct Link können Sie auf einfache Weise große Dateien wie z.B.
  • Seite 121: Make Disk-Menü

    Intel ICH10R 32/64 bit RAID/AHCI Driver Disk Hier können Sie eine ICH10R 32/64bit RAID/AHCI-Treiberdiskette erstellen. ICH10R 32/64bit RAID/AHCI-Treiberdiskette erstellen. -Treiberdiskette erstellen. Marvell 61xx 32/64bit SATA Driver ® Hier können Sie eine Marvell Marvell 61xx 32/64bit SATA-Treiberdiskette erstellen. -Treiberdiskette erstellen. ASUS P5Q Deluxe...
  • Seite 122: Manual-Menü

    Reader aus dem Menü ® ® Utilities bevor Sie diese Handbuchdatei öffnen. 4.2.6 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. Kapitel 4: Software-Unterstützung...
  • Seite 123: Weitere Informationen

    Die Elemente in der rechten oberen Ecke liefern ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-DVD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen. Motherboard Info Zeigt die allgemeinen Spezifikationen des Motherboards an. DVD durchsuchen Zeigt den Inhalt der Support-DVD in einem Fenster an. ASUS P5Q Deluxe...
  • Seite 124: Formular Für Technische Unterstützung

    Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. Dateiliste Zeigt den Inhalt der Support-DVD sowie eine kurze Beschreibung im Textformat Kapitel 4: Software-Unterstützung...
  • Seite 125: Software-Informationen

    Online-Hilfe oder den Readme-Dateien, die bei der Software enthalten sind. 4.3.1 ASUS MyLogo3™ Das Hilfsprogramm ASUS MyLogo3™ ermöglicht es Ihnen, das Boot-Logo Ihren Wünschen anzupassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. ASUS MyLogo3™ wird automatisch mit dem ASUS Update-Hilfsprogramm von der Support-DVD installiert.
  • Seite 126 Größe ein, indem Sie einen Wert im Feld Ratio auswählen. Wenn die Anzeige zum ASUS Utility-Hilfsprogramm zurückgekehrt ist, aktualisieren Sie das originale BIOS, um das neue Boot-Logo zu laden. 10. Nach der Aktualisierung des BIOS starten Sie Ihren Computer neu, um das neue Boot-Logo während des POST anzuzeigen.
  • Seite 127: Ai Net2

    Fehler an dem mit dem LAN-Anschluss verbundenen LAN-Kabel erkannt wurde. • Wenn das System den LAN-Kabelstatus prüfen soll, bevor das Betriebssystem hochgefahren wird, aktivieren Sie das Element POST Check LAN cable im BIOS. ASUS P5Q Deluxe 4-11...
  • Seite 128: Asus Pc Probe Ii

    Desktop aus zu starten, klicken Sie Start > ® Programme > ASUS > PC Probe II > PC Probe II v1.00.43. Das PC Probe II Hauptfenster wird angezeigt. Wenn das Programm gestartet ist, erscheint das PC Probe II-Symbol in der Windows ®...
  • Seite 129: Preference (Eigenschaften)

    Genaueres hierzu im Abschnitt über die Überwachungsanzeigen. Preference (Eigenschaften) In diesem Feld des Hauptfensters können Sie die Programmeigenschaften verändern. Klicken Sie das Kästchen vor der jeweiligen Eigenschaft an, um sie zu aktivieren oder zu deaktivieren. ASUS P5Q Deluxe 4-13...
  • Seite 130: Hardwareüberwachungsanzeigen

    Hardwareüberwachungsanzeigen Die Hardwareüberwachungsanzeigen geben die jeweiligen Werte wieder, die von Systemsensoren für Lüfterdrehzahlen, CPU-Temperatur und Spannungen ermittelt werden. Die Hardwareüberwachungsanzeigen können in zwei verschiedenen Modi angezeigt werden: sechseckig (groß) und rechteckig (klein). Wenn Sie die Option “Enable Monitoring Panel” (Überwachungsanzeige aktivieren) unter Preference anwählen, erscheinen die Überwachungsanzeigen auf Ihrem Computerdesktop.
  • Seite 131 DMI Browser Klicken Sie , um den DMI (Desktop Management Interface)- Browser anzuzeigen. Dieser Browser gibt Desktop- und Systeminformationen wieder. Klicken Sie das Plus-Zeichen (+) vor dem Element DMI Information an, um die verfügbaren Informationen anzuzeigen. ASUS P5Q Deluxe 4-15...
  • Seite 132 PCI Browser Klicken Sie , um den PCI (Peripheral Component Interconnect)- Browser anzuzeigen. Dieser Browser liefert Informationen zu den in Ihrem System installierten PCI-Geräten. Klicken Sie das Plus-Zeichen (+) vor dem Element PCI Information an, um die verfügbaren Informationen anzuzeigen. Usage Der Usage-Browser zeigt Informationen zu CPU-, Festplatten und Speicherauslastung in Echtzeit an.
  • Seite 133: Pc Probe Ii Konfigurieren

    Ihnen, die Sensoren zu aktivieren, oder die Sensorengrenzwerte einzustellen. Der Preference-Registerreiter lässt Sie Sensoralarme einstellen oder die Temperaturskala verändern. Lädt die Standard- Grenzwerte für jeden Verwirft Ihre Lädt Ihre Sensor Veränderungen gespeicherte Konfiguration Übernimmt Ihre Veränderungen Speichert Ihre Konfiguration ASUS P5Q Deluxe 4-17...
  • Seite 134: Asus Ai Suite

    4.3.4 ASUS AI Suite Mit ASUS AI Suite können Sie die Programme EPU 6 Engine, AI Booster, AI Nap und Fan Xpert einfach starten. AI Suite installieren So installieren Sie AI Suite auf Ihrem Computer: Legen Sie die Support-DVD in das optische Laufwerk. Das Treiberinstallations- Menü...
  • Seite 135: Weitere Funktionstasten

    Überwachungsfenster zu öffnen. Zeigt die CPU- /System-Temperatur, CPU-/Arbeitsspeicher- /PCIE-Spannung und CPU-/Gehäuselüfter- geschwindigkeit an. Zeigt die FSB-/CPU- Frequenz an Klicken Sie auf in der rechten Ecke des erweiterten Fensters, um die Temperatur von Celsius zu Fahrenheit umzuschalten. ASUS P5Q Deluxe 4-19...
  • Seite 136: Asus Ai Nap

    4.3.5 ASUS AI Nap Diese Funktion gestattet Ihnen, während Ihrer Abwesenheit den Leistungsverbrauch des Computers zu minimieren. Aktivieren Sie diese Funktion für einen minimalen Leistungsverbrauch und einen leisen Systembetrieb. Nach der AI Nap-Installation von der mitgelieferten Support-DVD können Sie das Hilfsprogramm durch einen Doppelklick auf das AI Nap-Symbol in der Windows- Startleiste starten.
  • Seite 137: Asus Fan Xpert

    4.3.6 ASUS Fan Xpert ASUS Fan Xpert ermöglicht es dem Benutzer, die Lüftergeschwindigkeit des CPU- und Gehäuselüfters je nach der Umgebung einzustellen, um den verschiedenen klimatischen Bedingungen auf der Welt im direkten Verhältnis mit der Systemlast gerecht zu werden. Verschiedene vorinstallierte Profile bieten flexible Kontrollmöglichkeiten der Lüftergeschwindigkeit, um eine geräuscharme...
  • Seite 138 Lüfterprofile • Disable: Deaktiviert die Fan Xpert-Funktion. Standard: regelt die Lüftergeschwindigkeit bei normaler Benutzung • • Silent: minimiert die Lüftergeschwindigkeit für eine geräuscharme Umgebung • Turbo: steigert die Lüftergeschwindigkeit für beste Kühlung Intelligent: regelt automatisch die Lüftergeschwindigkeit je nach • Umgebungstemperatur Stable: hält die Lüftergeschwindigkeit auf gleicher Ebene, um den Lärm vom •...
  • Seite 139: Asus Ai Booster

    4.3.7 ASUS AI Booster Die ASUS AI Booster-Anwendung ermöglicht es Ihnen, den Prozessor ohne umständliches Aufrufen des BIOS direkt in der Windows -Umgebung zu ® übertakten. Nach der Installation von AI Suite von der mitgelieferten Support-DVD können Sie das Programm durch Doppelklicken auf das AI Suite-Symbol in der Windows- Taskleiste und den anschließenden Klick auf die AI Booster-Schaltfläche im AI...
  • Seite 140: Asus Epu-6 Engine

    Legen Sie die Support-DVD ins optische Laufwerk. Wenn auf Ihrem Computer die Autorun-Funktion aktiviert ist, erscheint daraufhin der Treiberinstallations-Tab. Klicken Sie auf den Drivers-Tab und klicken Sie dann auf ASUS EPU—6 Engine. Folgen Sie den Anweisungen, um die Installation fertigzustellen.
  • Seite 141 Erweiterte Einstellungen für jeden Modus (Details siehe nächste Seite) *• Klicken Sie auf , um den CO2-Verbrauch anzuzeigen, seit der Renew-Button das letzte Mal geklickt wurde *• Klicken Sie auf , um den CO2-Verbrauch anzuzeigen, seit 6 Engine das letzte Mal gestartet wurde. ASUS P5Q Deluxe 4-25...
  • Seite 142: Erweiterte Einstellungen

    Erweiterte Einstellungen Klicken Sie auf im 6 Engine-Hauptmenü, um die Konfigurationseinstellungen der einzelnen Modi anzuzeigen. Einige Optionen sind grau unterlegt; dies bedeutet, dass sie nicht verändert werden können. Auswahl eines Modus Regler- Einstellung Weitere Optionen Standardeinstellungen Einstellungen Abbrechen wiederherstellen anwenden Konfigurationsoptionen in den Erweiterten Einstellungen Im Folgenden werden die Konfigurationsoptionen und ihre Definitionen erläutert.
  • Seite 143 Leise AI Nap Nie /nach 3 Min Nie /nach 3 Min Nie /nach 3 Min Nie /nach 3 Min Nichtbenutzung – nach 5 Std – nach 5 Std – nach 5 Std – nach 5 Std ASUS P5Q Deluxe 4-27...
  • Seite 144: Asus Ai Direct Link

    Netzwerkkabel erstellen, um Daten noch schneller gemeinsam zu nutzen. Verbinden Sie zuerst zwei Computer über ein Netzwerkkabel miteinander (mindestens einer muss von ASUS hergestellt worden sein), und installieren Sie dann auf beiden Computern das Programm, um AI Direct Link nutzen zu können.
  • Seite 145 Angemeldete Benutzer haben auf diesen Ordner vollen Zugriff. Der Standardpfad des Eingangsordners ist C:\Programme\ASUS\AI Direct Link. Um den Speicherort zu ändern, deaktivieren Sie zuerst den Eingangsordner und wählen Sie dann Incoming folder > Change incoming folder (Eingangsordner ändern), um das Systemverzeichnis zu öffnen.
  • Seite 146: Ai Audio 2 (Soundmax ® High Definition Audioprogramm)

    ® 4.3.10 AI Audio 2 (SoundMAX High Definition Audioprogramm) Der ADI AD2000B High Definition Audio CODEC bietet durch das SoundMAX ® Audio-Hilfsprogramm mit AudioESP™-Software 8-Kanal-Audio-Fähigkeiten, um das ultimative Audioerlebnis am PC zu ermöglichen. Die Software ist mit hochqualitativer Audio Synthes/Rendering, 3D Sound-Positionierung und fortschrittlichen Spracheingabetechnologien ausgestattet.
  • Seite 147 AI Audio 2 erweitert außerdem das Stereophonische Soundfeld zu Multikanälen, mit einer realistischen klangumgebung. Surround-Virtualisierung Diese Funktion virtualisiert den Surround-Sound mit besonderer Klarheit für die Nutzung von Stereo-Lautsprechern oder Kopfhörern. SoundMAX BlackHawk (AI Audio 2) ist nur für das Windows ® Vista™-Betriebssystem verfügbar. ASUS P5Q Deluxe 4-31...
  • Seite 148 Wiedergabeeinstellungen Um die Wiedergabeeinstellungen zu verändern, klicken Sie auf die Wiedergabe- Schaltfläche auf der Kontrolleiste. Sie können die Lautstärke der Lautsprecher und der SPDIF-Schnittstelle einstellen oder den Ton ganz ausschalten. Voreinstellung Klicken Sie hier und wählen Sie im Drop- Down-Menü die gewünschte Digital Signal Processing (DSP)-Voreinstellung.
  • Seite 149 ANDREA-Einstellungen Hier können Sie erweiterte Mikrofoneingangsfunktionen wie No Filtering, Speakerphone, Voice Recording und Directional Beam auswählen. Weitere Einstellungen Klicken Sie für weitere Einstellungen auf Equalizer Hier können Sie alle DSP- Voreinstellungs- frequenzen einstellen und selbst festlegen. ASUS P5Q Deluxe 4-33...
  • Seite 150 Speakers Hier können Sie Speaker Trim und Speaker Delay einstellen. Bass Hier können Sie Basseinstellungen vornehmen. Preferences Hier können Sie die Einstellungen und Informationen zum Programm, der Programmversion, AudioESP usw. einsehen. 4-34 Kapitel 4: Software-Unterstützung...
  • Seite 151 Kontrollfenster zu öffnen. ® Audio Setup Wizard ® Durch Klicken auf das -Symbol im SoundMAX -Kontrollpanel können Sie einfach Ihre Audio-Einstellungen konfigurieren. Folgen Sie dazu einfach den nachfolgenden Bildschirmanweisungen und genießen Sie das High Definition Audio-Erlebnis. ASUS P5Q Deluxe 4-35...
  • Seite 152 Jack configuration Adjust speaker volume Diese Anzeige hilft Ihnen, die Diese Anzeige hilft Ihnen, die Lautstärke Audioanschlüsse ihres Computer zu regeln. Klicken Sie auf Test, um entsprechend der installierten die vorgenommenen Änderungen Audiogeräte zu konfigurieren. anzuhören. . Adjust microphone volume Diese Anzeige hilft Ihnen, die Mikrofonlautstärke einzustellen.
  • Seite 153: General Options

    Klicken Sie auf den General-Tab, um Ihre Wiedergabe- und Aufnahmegeräte zu wählen oder die Audio ESP™-Funktion und den digitalen Ausgang zu aktivieren/ deaktivieren. Listening Environment options Mit dem Klick auf den Listening Environment-Tab haben Sie die Möglichkeit, Ihre Lautsprecherausgangseinstellungen zu optimieren. ASUS P5Q Deluxe 4-37...
  • Seite 154 Effekte bei den Sprachaufnahmegeräten zu minimieren. Sie können diese Funktion aktivieren, wenn Sie Konferenzanrufe führen, um die Echos bei den anderen Teilnehmern zu reduzieren. • Die gerichtete Anordnung und Speaker Phone funktionieren nur mit dem ASUS Array Mic. • Das Array Mic muss separat erworben werden.
  • Seite 155: Asus Drive Xpert

    4.3.11 ASUS Drive Xpert Die exklusive ASUS Funktion Drive Xpert ist ideal zur Sicherung von Festplattendaten oder zur Verbesserung der Festplattenleistung, ohne dazu langwierige Einstellungen im BIOS oder dem Laufwerk vornehmen zu müssen. Über die einfach zu bedienende grafische Benutzeroberfläche von Drive Xpert können Festplattendaten gesichert und ihre Übertragungsgeschwindigkeiten verbessert werden.
  • Seite 156: Ez Backup Einstellen

    EZ Backup einstellen Dieser Modus ermöglicht es Ihnen, ein Laufwerk automatisch durch ein anderes zu sichern. Durch die besondere Auslegung können dabei wichtige Daten selbst dann gesichert werden, wenn eins der Laufwerke beschädigt wurde. • Es wird empfohlen, für diese Einstellung zwei neue Laufwerke zu benutzen. •...
  • Seite 157: Super Speed Einstellen

    Computer neu zu starten. Das Drive Xpert-Symbol in der Windows ® Taskleiste ist nun grün, um anzuzeigen, dass Super Speed erfolgreich eingestellt wurde. In diesem Modus gehen alle Daten auf beiden Laufwerken verloren, wenn eines der Laufwerke beschädigt ist. ASUS P5Q Deluxe 4-41...
  • Seite 158: Wechsel Zum Normal-Modus

    Wechsel zum Normal-Modus Dieser Modus deaktiviert die Drive Xpert-Funktion und ermöglicht die normale Verwendung der beiden SATA-Anschlüsse. So wechseln Sie in den Normal-Modus: Klicken Sie auf Mode Change, um zum Hauptmenü zurückzukehren. Klicken Sie auf Disable, um mit der Konfiguration zu beginnen. Die Einstellung ist fertiggestellt.
  • Seite 159 Falls die Option Neue Partition nicht zur Verfügung steht, rechtsklicken Sie auf das Datenträger-Element, und wählen Sie Datenträger initialisieren. Eine Anzeige des Assistenten für neue Partitionen wird angezeigt. Folgen Sie den Anweisungen, um das Laufwerk zu partitionieren. ASUS P5Q Deluxe 4-43...
  • Seite 160: Weitere Funktionen

    Weitere Funktionen Öffnet das Fenster zur geplanten Laufwerksbestätigung Öffnet die Ereignis- verlaufsliste Öffnet das Fenster zur Passworteinstellung Öffnet das Fenster zur Firmware-Aktualisierung Öffnet das Hilfe- Menü Einstellungsfenster ausblenden Zur vorherigen Seite zurückkehren Schedule Drive Verify Hier können Sie einen Zeitplan zur Bestätigung der Laufwerke erstellen. Klicken Sie auf Ok, um die Einstellungen anzuwenden oder auf Cancel, um das Fenster zu schließen.
  • Seite 161 Klicken Sie auf OK, um die Einstellungen anzuwenden. Firmware Update Hier können Sie die Firmware aktualisieren. Klicken Sie auf Browse (Durchsuchen), um die Firmware zu suchen, die aktualisiert werden soll. Klicken Sie dann auf Download, um mit der Aktualisierung zu beginnen. ASUS P5Q Deluxe 4-45...
  • Seite 162: Benutzen Von Drive Xpert In Der Express Gate Ssd-Umgebung

    Sie können Drive Xpert in der Express Gate SSD-Umgebung mit nur zwei Laufwerken benutzen. Drive Xpert starten Öffnen Sie ASUS Hilfseinstellungen, indem Sie auf das Symbol klicken. Starten Sie Drive Xpert. Das Hauptmenü wird wie in der Abbildung unten angezeigt. Wählen Sie je nach Wunsch EZ Backup oder Super Speed.
  • Seite 163 SATA_E2 (weiß, Anschluss 1) angeschlossenen Laufwerks werden gelöscht. Sichern Sie daher die Daten, bevor Sie fortfahren. Klicken Sie auf Next, um fortzufahren. Die Einstellung ist fertiggestellt. Klicken Sie auf OK, um das Fenster zu schließen. ASUS P5Q Deluxe 4-47...
  • Seite 164 Super Speed So starten Sie die Super Speed-Einstellung: Klicken Sie im Hauptmenü auf Super Speed. Prüfen Sie, ob alle SATA- Kabel und Netzkabel korrekt angeschlossen sind. Klicken Sie auf Next (Weiter), um fortzufahren. Klicken Sie auf Next, um mit der Konfiguration fortzufahren. Alle ursprünglichen Daten auf den beiden Laufwerken werden gelöscht.
  • Seite 165: Einstellung Der Drive Xpert-Funktion Im Bios-Setup

    Hier können Sie die Verwendung der Anschlüsse SATA_E1 (orange, Anschluss 0) und SATA_E2 (weiß, Anschluss 1) als normale SATA-Anschlüsse einstellen. Schließen Sie im Normal-Mode das Laufwerk an den Anschluss SATA_E1 (orange, Anschluss 0) des Motherboards an. ASUS P5Q Deluxe 4-49...
  • Seite 166: Asus Express Gate Ssd

    4.3.12 ASUS Express Gate SSD Bei ASUS Express Gate SSD handelt es sich um eine direkt zu startende Arbeitsumgebung mit Zugriff auf Skype und das Internet. Sekunden nach dem Start Ihres Computers können Sie über das Express Gate SSD-Menü im Internet surfen, Skype benutzen oder andere Express Gate-Anwendungen ausführen.
  • Seite 167: Die Express Gate Hot-Keys

    Betriebssystem hochfahren ENTF BIOS-Setup öffnen Boot-Auswahlfenster öffnen In der Express Gate-Umgebung: Taste Funktion <Alt> + <Tab> Wechsel zwischen verschiedenen Anwendungen <Ctrl> + <Alt> + <Entf> Ausschalt-Dialogbox anzeigen <Ctrl> + <Alt> + <Print Screen> Bildschirmanzeige als Bilddatei speichern ASUS P5Q Deluxe 4-51...
  • Seite 168: Konfigurationsanzeige

    Konfigurationsanzeige Hier können Sie die Einstellungen von Express Gate festlegen. Klicken Sie auf ein Symbol, um eine bestimmte Einstellungsoption zu öffnen. Die folgenden Optionen stehen zur Verfügung: • Date and Time (Datum und Zeit): Legt das aktuelle Datum und die Zeitzone fest.
  • Seite 169: Benutzen Der Launchbar

    Zeigt das File Manager-Fenster an, mit dem Sie einfach auf Daten des USB-Laufwerks zugreifen können. Wenn ein USB-Gerät erkannt wird, erscheint ein grüner Pfeil auf dem Symbol. ASUS Express Gate SSD unterstützt nur das Hoch- und Herunterladen von Dateien auf USB-Laufwerken. Zeigt den Netzwerkstatus an; klicken Sie hier zur Konfiguration...
  • Seite 170: Auf Das Internet Zugreifen

    Zeigt den Lautstärkestatus an; klicken Sie hier zur Lautstärkeeinstellung Klicken Sie hier, um die Eingabesprache und -Methode und Tastaturbefehle auszuwählen (standardmäßig Strg-Leertaste) Klicken Sie hier, um die Optionen der Startleiste (automatisches Verkleinern, Position, etc) zu verändern Klicken Sie hier, um die Hilfseinstellungen anzuzeigen Klicken Sie hier, um Informationen zu Express Gate SSD anzuzeigen Klicken Sie hier, um die Express Gate SSD-Hilfe zu öffnen Klicken Sie hier, um die Optionen zum Systemstart, Neustart...
  • Seite 171 Meistens werden die Netzwerkeinstellungen für den Computer automatisch (über DHCP) bezogen. Falls dies der Fall ist, müssen Sie die Einstellungen für LAN1 oder LAN2 nicht festlegen; falls nicht, öffnen Sie das Setup, um die statische IP selbst einzurichten. ASUS P5Q Deluxe 4-55...
  • Seite 172 Speichermedien Zeigt die erstellten Bildordner Bild- Kontrollleiste ASUS Express Gate unterstützt nur Laufwerke, die mit den vom integrierten Chipsatz kontrollierten SATA-Anschlüsse des Motherboards verbunden sind. Es werden NICHT alle integrierten erweiterten und externen SATA-Anschlüsse unterstützt. 4-56 Kapitel 4: Software-Unterstützung...
  • Seite 173: Benutzen Von Asus Drive Xpert

    Benutzen von ASUS Drive Xpert Die exklusive ASUS Funktion Drive Xpert ist ideal zur Sicherung von Festplattendaten oder zur Verbesserung der Festplattenleistung, ohne dazu langwierige Einstellungen im BIOS oder dem Laufwerk vornehmen zu müssen. So starten Sie ASUS Drive Xpert Öffnen Sie die ASUS Hilfseinstellungen.
  • Seite 174: Einstellung Von Express Gate Im Bios-Setup

    Mit dem Express Gate Updater können Sie die Express Gate-Software aktualisieren oder reparieren, falls sie beschädigt wurde. Sie finden den Express Gate Updater Installer auf der Support-DVD, oder Sie können ihn von der ASUS Support-Webseite herunterladen. Der Updater kann nur unter Windows ausgeführt werden.
  • Seite 175 Falls die gestörten Einstellungen einen erfolgreichen Start der Software verhindern, kann ein Löschen der Daten sehr nützlich sein. Der Einstellungsassistent wird erneut ausgeführt, wenn Sie Express Gate nach einem Reset das erste Mal wieder ausführen. ASUS P5Q Deluxe 4-59...
  • Seite 176: Raid-Definitionen

    RAID�K����gu������e� Das Motherboard ist mit dem Intel ICH10R Southbridge Controller ausgestattet, ® mit dem Sie RAID 0, RAID 1, RAID 10, und RAID 5 auf sechs unabhängigen Serial ATA-Kanälen konfigurieren können. 4.4.1 RAID-Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen.
  • Seite 177: Serial Ata-Festplatten Installieren

    Wählen Sie das Element Onboard Serial-ATA BOOTROM, drücken Sie die <Enter>-Taste und wählen Sie Enabled aus den verfügbaren Optionen. Speichern Sie Ihre Einstellungen und verlassen Sie das BIOS-Setup. Details zur Navigation im BIOS finden Sie in der Systembeschreibung des Motherboard-Handbuches. ASUS P5Q Deluxe 4-61...
  • Seite 178 Intel Matrix Storage Manager Option ROM-Programm ® Mit dem Intel Matrix Storage Manager Option ROM-Programm können Sie RAID ® 0-, RAID 1-, RAID 10- (RAID 0+1) und RAID 5-Sets aus Serial ATA-Festplatten erstellen, die an die Serial ATA-Anschlüsse der Southbridge angeschlossen sind. So starten Sie das Intel Application Accelerator RAID Option ROM-Programm: ®...
  • Seite 179: Erstellen Eines Raid 0-Sets (Striped)

    [↑↓]-Previous/Next [SPACE]-SelectsDisk [ENTER]-Done Benutzen Sie die Oben-/Unten-Pfeiltaste, um ein Laufwerk zu unterlegen, dann drücken Sie die <Leertaste>, um es auszuwählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie die <Eingabetaste>, wenn Sie mit der Auswahl fertig sind. ASUS P5Q Deluxe 4-63...
  • Seite 180 Benutzen Sie die Oben-/Unten-Pfeiltasten, um die Blockgröße für das RAID 0-Array auszuwählen, und drücken Sie die <Eingabetaste>. Es sind Blockgrößen von 4 bis 128 KB verfügbar, die Standardgröße ist 128 KB. HINWEIS: Für Serversysteme empfiehlt sich eine kleinere Array-Blockgröße. Für Multimedia-Computersysteme, die hauptsächlich zur Audio- und Videobearbeitung verwendet werden, ist eine größere Array-Blockgröße, für eine optimale Leistung, zu empfehlen.
  • Seite 181: Erstellen Eines Raid 1-Sets (Mirrored)

    Kapazität an. Wenn das Create Volume-Element unterlegt ist, drücken Sie die <Eingabetaste>. Die folgende Warnmeldung erscheint: WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurückzukehren oder <N>, um zum Create Volume-Menü zurückzukehren. ASUS P5Q Deluxe 4-65...
  • Seite 182: Erstellen Eines Raid 10-Sets (Raid 0+1)

    Erstellen eines RAID 10-Sets (RAID 0+1) So erstellen Sie ein RAID 10-Set: Wählen Sie 1. Create RAID Volume im Hauptmenü und drücken Sie anschließend die <Eingabetaste>. Die folgende Darstellung erscheint. Intel(R) Matrix Storage Manager option ROM v8.0.0.1027 ICH10R wRAID5 Copyright(C) 2003-08 Intel Corporation. All Rights Reserved. [ CREATE VOLUME MENU ] Name: Volume10 RAID Level: RAID10(RAID0+1) Disks: Select Disks Strip Size: 64KB Capacity: XXX GB...
  • Seite 183: Erstellen Eines Raid 5-Sets (Parität)

    [↑↓]-Change [TAB]-Next [ESC]-Previous Menu [Enter]-Select Tragen Sie einen Namen für das RAID 5-Set ein und drücken Sie die <Eingabetaste>. Wenn das RAID Level-Element unterlegt ist, drücken Sie die Oben- /Unten-Pfeiltasten um RAID 5 (Parität) auszuwählen und drücken Sie die <Eingabetaste>. ASUS P5Q Deluxe 4-67...
  • Seite 184 Wenn das Disks-Element unterlegt ist, drücken Sie die <Eingabetaste>, um die Festplatten als RAID zu konfigurieren. Dieses Dialogfenster erscheint. [ SELECT DISKS ] Port Drive Model Serial # Size Status 0 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 1 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 2 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 3 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk Select 3 to 6 disks to use in creating the volume. [↑↓]-Previous/Next [SPACE]-SelectsDisk [ENTER]-Done Benutzen Sie die Oben-/Unten-Pfeiltaste, um ein Laufwerk zu unterlegen, dann drücken Sie die <Leertaste>, um es auszuwählen. Ein kleines Dreieck markiert das gewählte Laufwerk.
  • Seite 185: Erstellen Einer Raid-Treiberdiskette

    Legen Sie eine Diskette in das Diskettenlaufwerk oder schließen Sie einen USB-Speicherstick an, falls Sie Windows Vista benutzen. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu verhindern. ASUS P5Q Deluxe 4-69...
  • Seite 186 So installieren Sie den RAID-Treiber unter Windows XP: Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6> und legen Sie danach die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein.
  • Seite 187 ASUS P5Q Deluxe 4-71...
  • Seite 188: Cpu-Eigenschaften

    Der Anhang beschreibt die Eigenschaften des Motherboard-Prozessors. CPU-Eigenschaften...
  • Seite 189 K����el��e������ ® Intel EM64T ..................A-1 ® Enhanced Intel SpeedStep -Technologie (EIST) .......A-1 ® Intel Hyper-Threading-Technologie ..........A-3 ASUS P5Q Deluxe...
  • Seite 190: Intel ® Em64T

    32-Bit Betriebssystemen. • Das Motherboard-BIOS unterstützt EM64T. Sie können die neueste Bios- Version auf der ASUS Webseite (www.asus.com/support/download/) herunterladen, wenn Sie Ihr BIOS aktualisieren wollen. Details siehe Kapitel 3. • Für mehr Informationen über die EM64T-Funktion besuchen Sie bitte www.
  • Seite 191: Benutzen Der Eist

    A.2.2 Benutzen der EIST So benutzen Sie die EIST-Funktion: Schalten Sie den Computer ein und öffnen Sie das BIOS-Setup. Gehen Sie zum Advanced-Menü und markieren Sie die Prozessorkonfiguration, dann drücken Sie die <Eingabetaste>. Setzen Sie das Intel(R) SpeedStep Technologie-Element auf [Automatic], dann drücken Sie die <Eingabetaste>.
  • Seite 192: Intel ® Hyper-Threading-Technologie

    Starten Sie das System und gehen Sie in das BIOS-Setup. Im Advanced- Menü stellen Sie bitte sicher, dass das Element Hyper-Threading Technology auf Enabled eingestellt ist. Das BIOS-Element wird nur angezeigt, wenn Sie einen Prozessor installiert haben, der Hyper-Threading-Technologie unterstützt. Starten Sie den Computer neu. ASUS P5Q Deluxe...
  • Seite 193 Anhang: CPU-Eigenschaften...
