4.1 Äußere Mindestabstände
Aus Gründen des Brandschutzes sind um die Ofenanlage Mindest-
abstände festgelegt.
▶ Mindestabstände einhalten.
▶ Brennbare und temperaturempfindliche Baustoffe um die Anschluss-
öffnung zum Schornstein entfernen.
▶ Mindestabstände frei von brennbaren Gegenständen und
Materialien halten, z. B. Möbel, Textilien.
C
D
B A
F
E

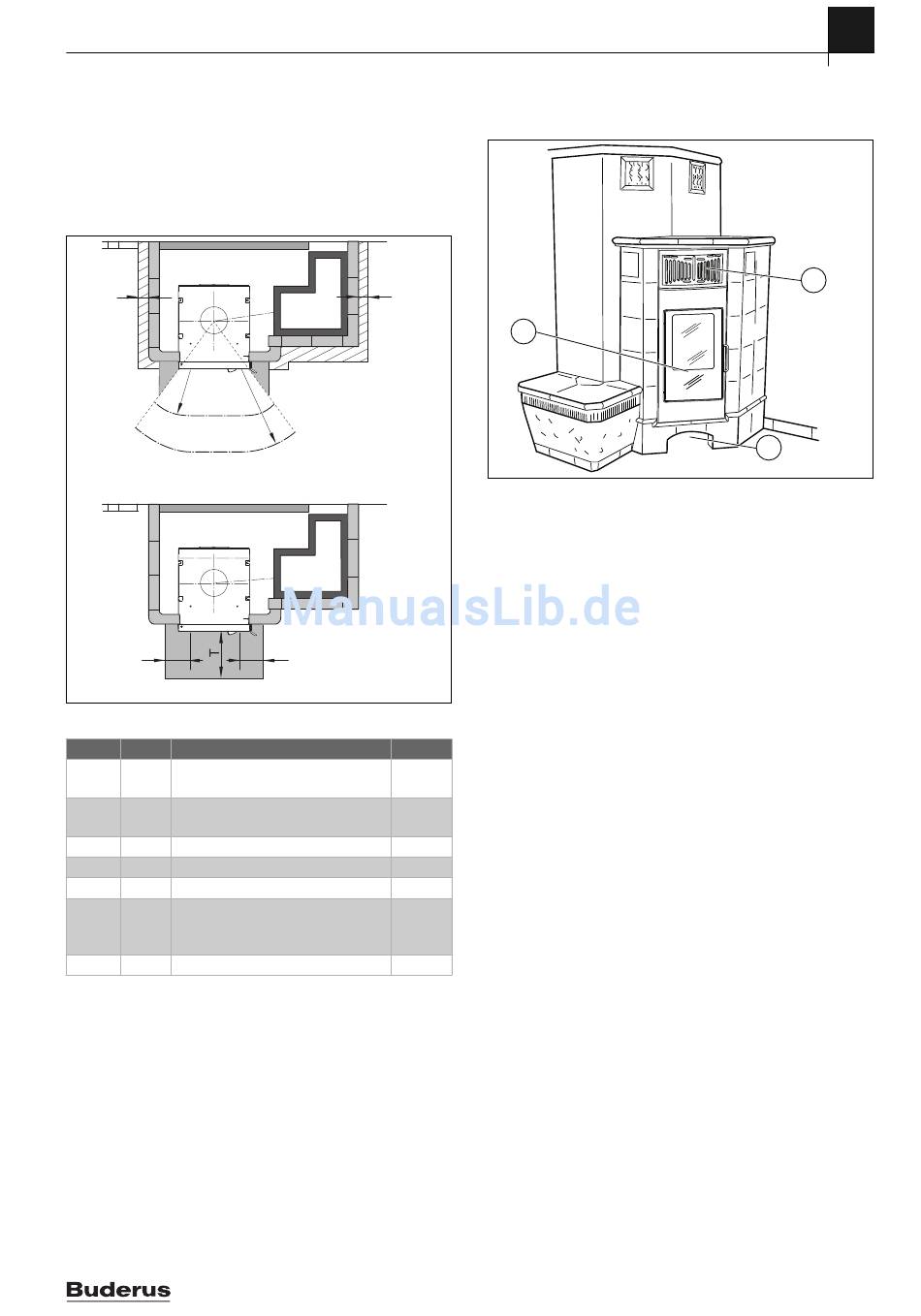

Bild 5 Äußere Mindestabstände
Position Einheit Bereich
A mm Strahlungsbereich des Feuers ab Sicht-
fensterscheibe
B mm Sicherheitsabstand bei belüftetem
Strahlungsschutz
C mm Ofenverkleidung zu brennbaren Teilen ≥ 50
D mm Sicherheitsabstand neben der Aschetür 300
E mm Fußbodenschutzvorlage zur Seite
F mm Maßlinie von der Mitte des Feuerraums
entlang der Innenkante Aschetür bis
zum Strahlungsbereich
T mm Fußbodenschutzvorlage nach vorne
Tab. 3 Sicherheitsabstände
Logaflame – 6720870435 (2018/05)
C
D
F
E
0010015041-001
Abstand
≥ 800
≥ 400
≥ 300
≥ 500
4.2 Luftumwälzung
▶ Zuluft- und Umluftöffnungen beim Betrieb nicht verschließen oder
zustellen.
1
Bild 6 Zuluft- und Umluftöffnungen (Beispiel)
[1] Heizeinsatz
[2] Zuluftöffnungen/Konvektionsluftaustrittsgitter
[3] Umluftöffnung/Konvektionslufteintrittsgitter
4
Bedienung
2
3
0010015334-001
